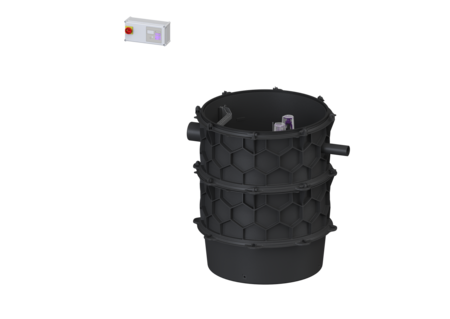

Pompstation Aquapump XL

Duo, GTK 3700-S1, Peilsonde

KESSEL Pompstation Aquapump XL, Duo, afvalwater Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen), aardinbouw, pompbesturing door Besturingskast, met 2 onderdompelbare GTK 3700 pompen, bedrijfsmodus S1, niveauregistratie hydrostatisch

  • Uiterst betrouwbaar
  • Kan flexibel worden ingebouwd
  • Ook geschikt voor grote hoeveelheden afvalwater
Artikel nr. 8743031
GTIN 4026092077115
Korting groep 60

Pompstation Aquapump XL Duo, GTK 3700-S1, Peilsonde

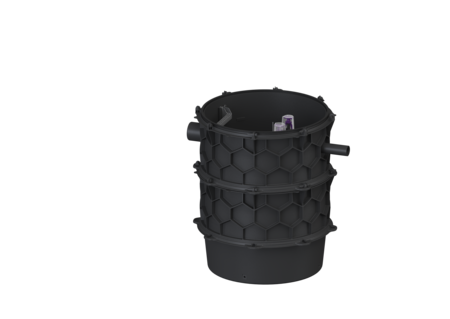

Het pompstation is uitgerust met een of twee onderdompelbare pomp(en) en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing met universele aansluitmogelijkheden. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende techniekschachtvarianten als toebehoren beschikbaar. Hefketting van rvs voor het uitnemen per pomp kan afhankelijk van de diepte als optie worden besteld met het art. nr.: 680 528 = lengte 2 m 680 529 = lengte 3 m 680 530 = lengte 4 m 680 531 = lengte 5 m Uitvoering Aanwijzing inbouwdiepte: in combinatie met schachtmodule Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: ja Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 en EN 12050-1 (zonder ATEX-vereisten) Soort afvalwater: Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen) Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Duo ATEX: nee Afmetingen Netto gewicht: 235 kg Bruto gewicht: 258 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 1370 mm Breedte: 1240 mm Hoogte: 1416 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 1550 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Afstand hart afvoer tot reservoirbodem: 1134 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1054 mm Afstand hart toevoerbuis tot aan reservoirbodem: 1134 mm Afstand bedding toevoer tot bovenkant reservoir: 330 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Nuttig volume: 340 l Loopband Pomp: GTK 3700 Aantal pompen: 2 Gewicht, pomp: 45 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,5 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,8 Beschermingsklasse pomp: IP 68 (20 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 82 m³/h Opvoerhoogte max.: 23,5 m Toerental: 2900 U/min Vermogen P1: 3,7 kW Vermogen P2: 3,1 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Eenkanaalswaaier Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,5 A
  Titel Artikel nr.
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 8740002 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 8740003 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 8740004 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 8740005 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 8740008 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 8740009 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 8740010 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 8740011 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 8740014 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 8740015 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 8740016 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 8740017 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B 8740018 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D 8740019 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 8740020 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 8740021 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 8740022 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 8740023 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B 8740024 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D 8740025 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 8740026 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 8740027 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 8740028 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 8740029 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B 8740030 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D 8740031 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 8740032 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 8740034 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B 8740036 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D 8740037 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 8740038 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 8740040 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B 8740042 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D 8740043 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 8740044 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 8740046 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B 8740048 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D 8740049 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 8740050 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 8740052 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B 8740054 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D 8740055 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 8740056 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 8740058 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse A/B 8740060 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse D 8740061 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2911-3160 mm, Klasse K 3 8740062 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2896-3145 mm, Klasse A15 8740064 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3130-3379 mm, Klasse A/B 8740066 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3130-3379 mm, Klasse D 8740067 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3161-3410 mm, Klasse K 3 8740068 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3146-3395 mm, Klasse A15 8740070 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3380-3629 mm, Klasse A/B 8740072 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3380-3629 mm, Klasse D 8740073 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3411-3660 mm, Klasse K 3 8740074 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3396-3645 mm, Klasse A15 8740076 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3630-3879 mm, Klasse A/B 8740078 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3630-3879 mm, Klasse D 8740079 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3661-3910 mm, Klasse K 3 8740080 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3646-3895 mm, Klasse A15 8740082 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3880-4129 mm, Klasse A/B 8740084 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3880-4129 mm, Klasse D 8740085 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3911-4160 mm, Klasse K 3 8740086 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3896-4145 mm, Klasse A15 8740088 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 8740122 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 8740123 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 8740124 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 8740125 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 8740126 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 8740127 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 8740128 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 8740129 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 8740130 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 8740131 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2875-3124 mm, Klasse K 3 8740132 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3125-3374 mm, Klasse K 3 8740133 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3375-3624 mm, Klasse K 3 8740134 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3625-3874 mm, Klasse K 3 8740135 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3875-4124 mm, Klasse K 3 8740136 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B 8740141 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B 8740142 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B 8740143 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D 8740158 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D 8740159 Bekijk
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D 8740160 Bekijk
  Titel Artikel nr.
Inbedrijfstelling Pompstation Aquapump XL, XXL Duo, F 80212 Bekijk
Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Bekijk
Onderhoud Pompstation Aquapump XL, XXL Duo, F 80312 Bekijk
  Titel Artikel nr.
Alarmkast Basic met elektrodensonde 20222 Bekijk
Alarmkast Basic met optische sonde 20223 Bekijk
Compressorset voor het inbrengen van lucht 28048 Bekijk
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
Aansluitdoos voor het verlengen van een peilsonde 28799 Bekijk
Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
Vervangende ketting pompstations Rvs, lengte: 2 m 680528 Bekijk
Vervangende ketting pompstations Rvs, lengte: 3 m 680529 Bekijk
Verv. ketting voor pompstations Rvs, lengte: 4 m 680530 Bekijk
Vervangende ketting pompstations Rvs, lengte: 5 m 680531 Bekijk
Vervangingsset optische sonde 5m-kabel 80888 Bekijk
Kabeltoebehoren 80889 Bekijk
Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
Waarschuwingslamp voor buitenkast 97715 Bekijk
Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast 97723 Bekijk
Buitenkast 97724 Bekijk
  Titel Artikel nr.
  • CE-aanduiding (ce_kennzeichnung): ja
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): aardinbouw
  • Alarmgever (alarmgeber): Peilsonde
  • (einbautiefe):
  • Soort installatie (anlagenart): duopomp
  • Type schoepenwiel (laufrad_typ): Eenkanaalswaaier
  • Pomp (pumpe): GTK 3700
  • Bedrijfsspanning (betriebsspannung): 400  V
  • ATEX (atex): nee
