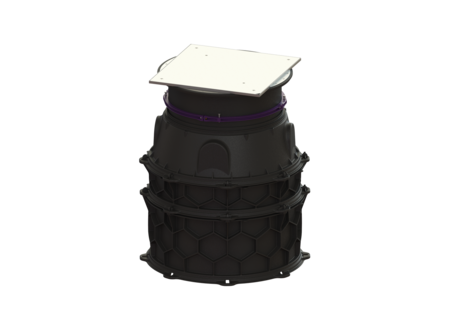

Schachtmodule LW 1000 vloerplaat

Toegang LW 800, 3896-4145 mm, Klasse A15

8740088
8740088
PDF productgegevensblad

KESSEL Schachtmodule LW 1000 vloerplaat, PE-HD, aardinbouw, inbouwdiepte 3896 - 4145 mm, dagmaat toegang (LW) 800 mm, belastingsklasse A 15

  • Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
  • Innovatieve honingraatstructuur
  • Voor inbouw in het grondwater tot 3000 mm
Artikel nr. 8740088
GTIN 4026092066034
Korting groep 60

    Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3896-4145 mm, Klasse A15
    De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Toelating: Z-42.1-527 ATEX: nee Afmetingen Netto gewicht: 279,79 kg Bruto gewicht: 319,23 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 3896 - 4145 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 1200 mm Breedte: 1200 mm Lengte verpakking: 2400 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2200 mm Reservoir/basiselement Max. boring van toevoer (DN): 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat vierkant Afdekkingsmateriaal: rvs Breedte Afdekking: 950 mm Hoogte Afdekking: 44 mm Lengte Afdekking: 950 mm Oppervlak: antislip Vergrendeling: geschroefd Belastingsklasse: A 15 (EN 124) Dichtheid: spatwaterdicht
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    680125 Afdichting voor verlengstuk 680125 Bekijk
    680370 Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
    680371 Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
    680373 Set verbindingsbouten 10 stuks 680373 Bekijk
    680376 Klimhulp voor schachtmodule 680376 Bekijk
    680430 Schachtconus LW 800, toegang schachtmodule 680430 Bekijk
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Bekijk
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Bekijk
    8740177 Opzetstuk met afdekplaat LW 800, belastingsklasse A/L15 8740177 Bekijk
    • Afdekkingsmateriaal (abdeckung_material): rvs
    • Inbouwsituatie (einbausituation): aardinbouw
    • Externe bewaking (fremdueberwachung): SKZ
    • Soort afdekking (abdeckungsart): Afdekplaat vierkant
    • Belastingsklasse (belastungsklasse): A 15 (EN 124)
    • Inbouwdiepte (einbautiefe): 3.896  mm
    • Bruto gewicht (gewicht_brutto): 319,2  kg
    • Oppervlak (oberflaeche): antislip
