Badafvoer de Ultravlakke

De vlakke oplossing voor renovaties.

De naam zegt het al: de Ultravlakke is onze vlakste badafvoer en daarmee uitermate geschikt voor renovaties. De Ultravlakke kan worden gecombineerd met verschillende designafdekkingen en heeft ondanks de compacte afmetingen een hoge afvoercapaciteit van 0,6 tot 1,0 l/s.

De Ultravlakke is leverbaar in drie varianten: met een minimale inbouwdiepte van 63 mm (54 mm tot de bovenkant van de flens) met afvoeren van DN 40 en DN 50, en met een inbouwdiepte van 88 mm (79 mm tot de bovenkant van de flens) met afvoer van DN 50.

Voordelen  Artikeloverzicht

Geringe inbouwdiepte

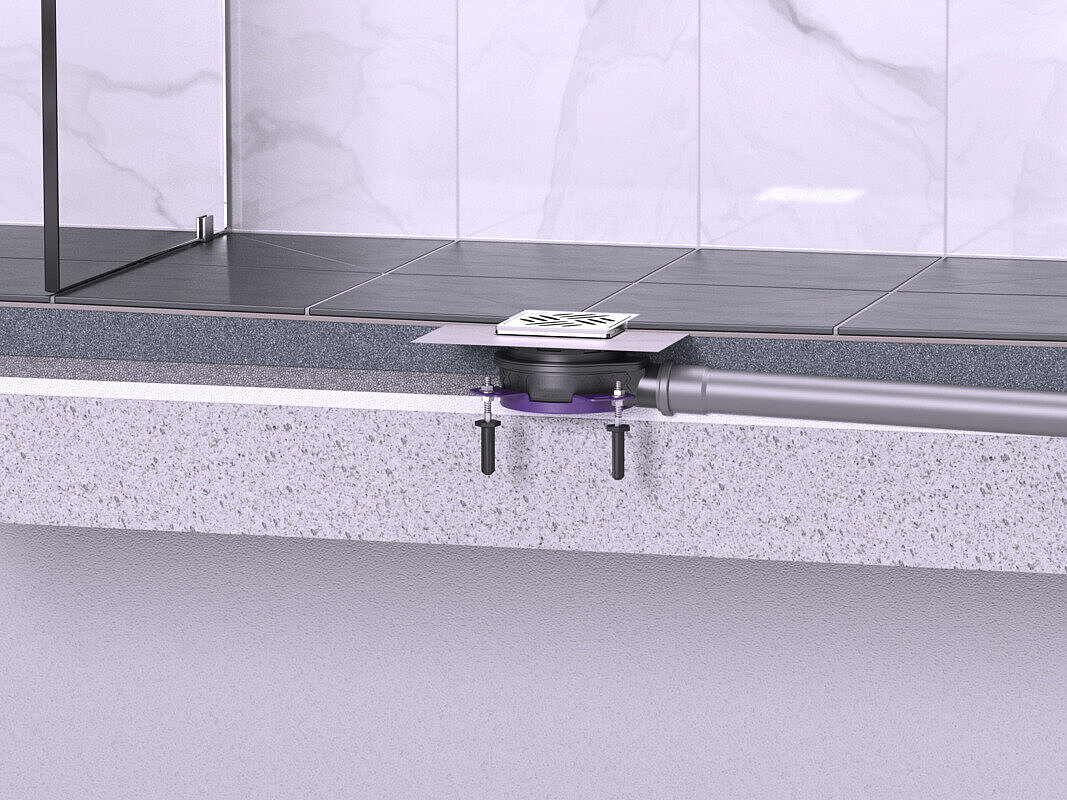

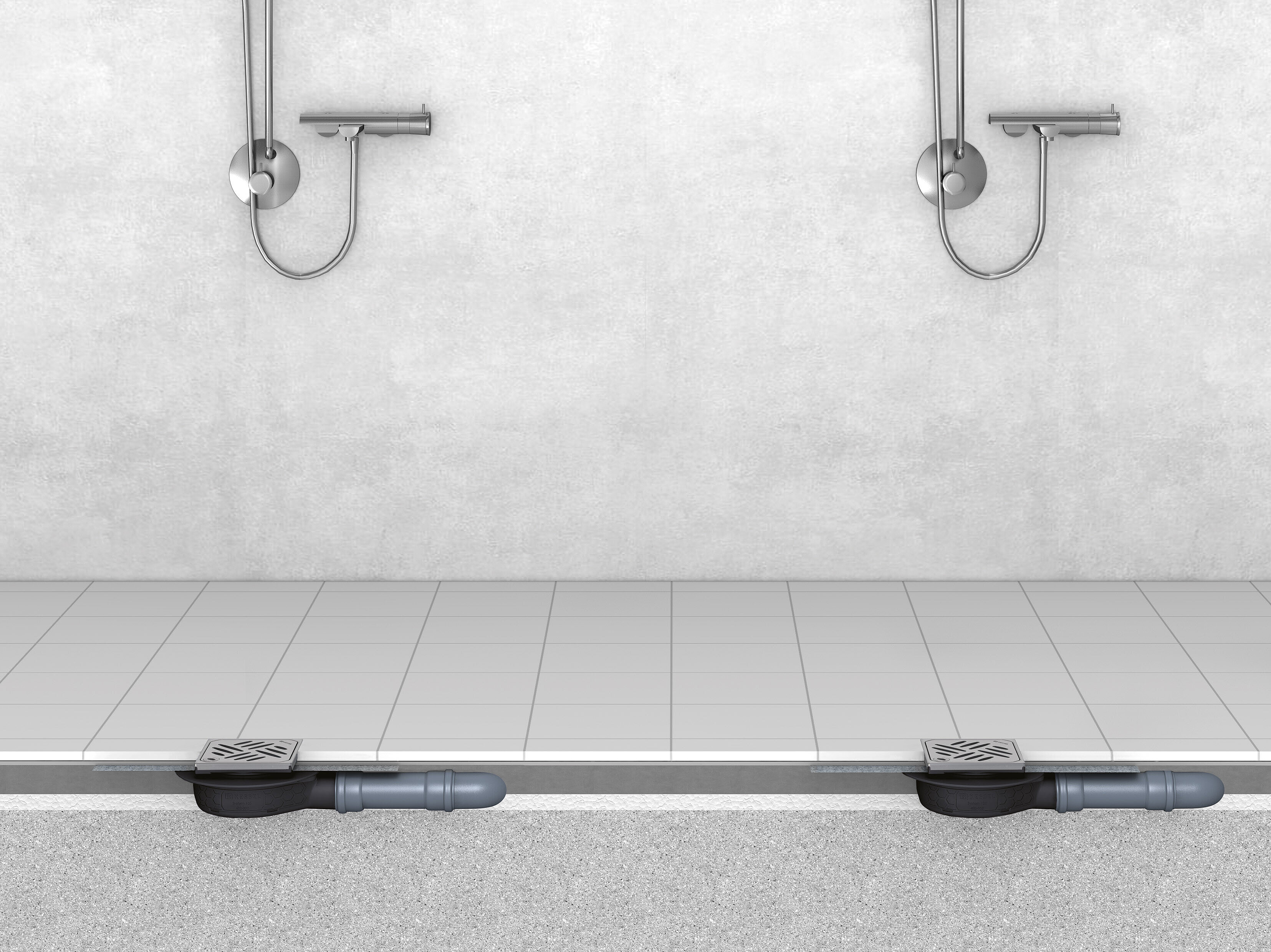

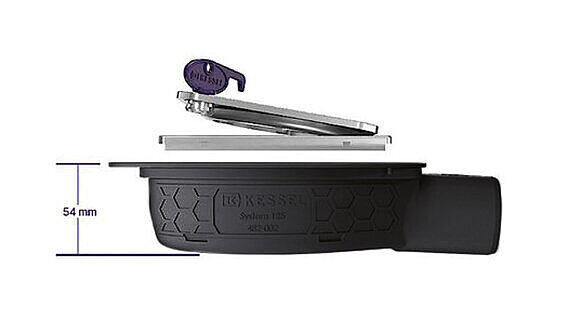

Dankzij de geringe minimale inbouwdiepte van 69 mm (tot de bovenkant van de flens zelfs maar 54 mm) is de Ultravlakke 54 bijzonder geschikt voor drempelvrij bouwen in het kader van renovaties. Maar hij kan natuurlijk ook zonder problemen in nieuwe gebouwen worden gebruikt.

De Ultravlakke 79 beschikt over een stankslot met een waterslothoogte van 50 mm en is met een minimale inbouwdiepte van 95 mm (tot de bovenkant van de flens zelfs maar 79 mm) een ultravlakke en standaardconforme vloerafvoer.

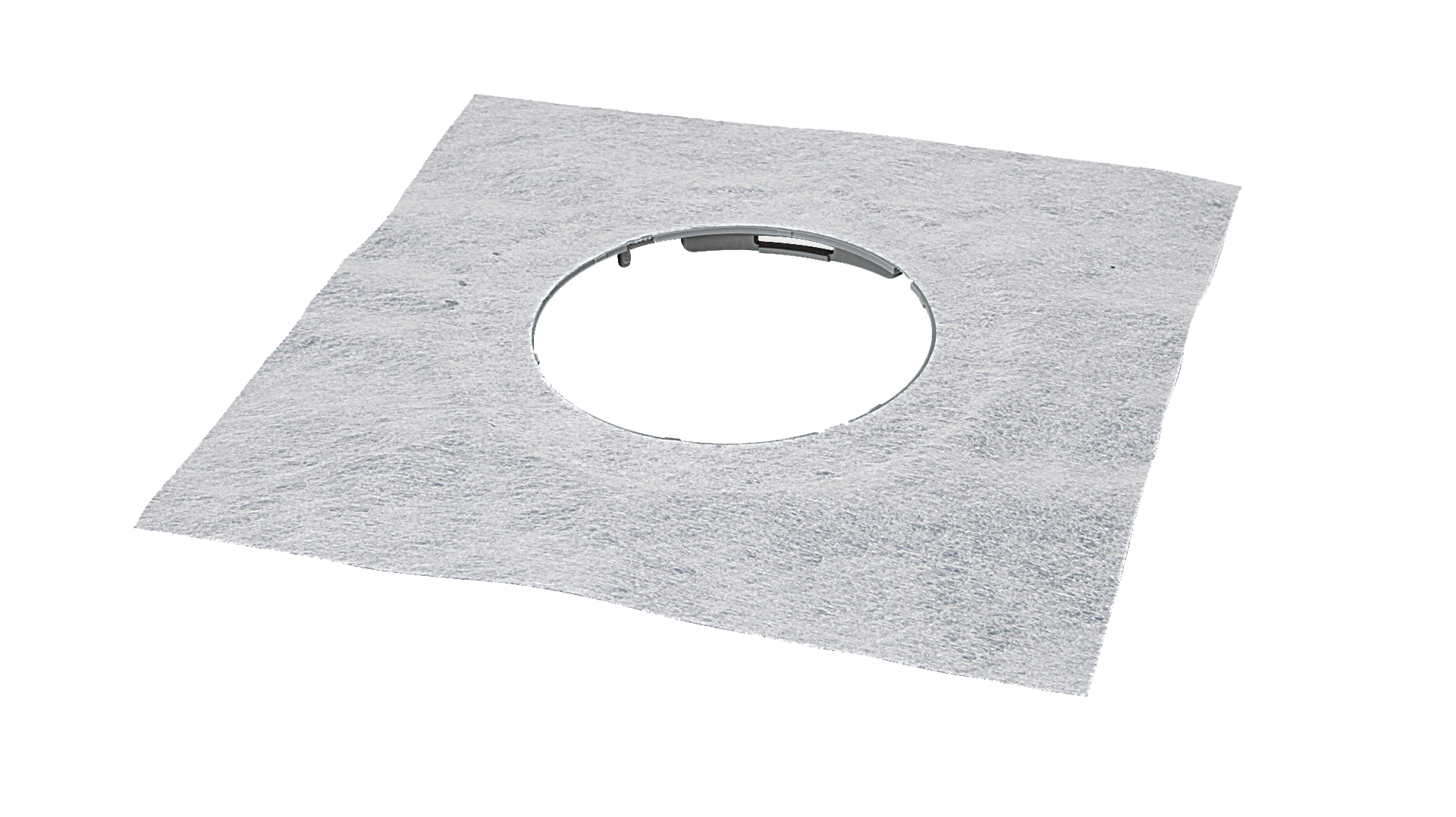

Betrouwbare afdichting met verschillende dichtingsmanchetten

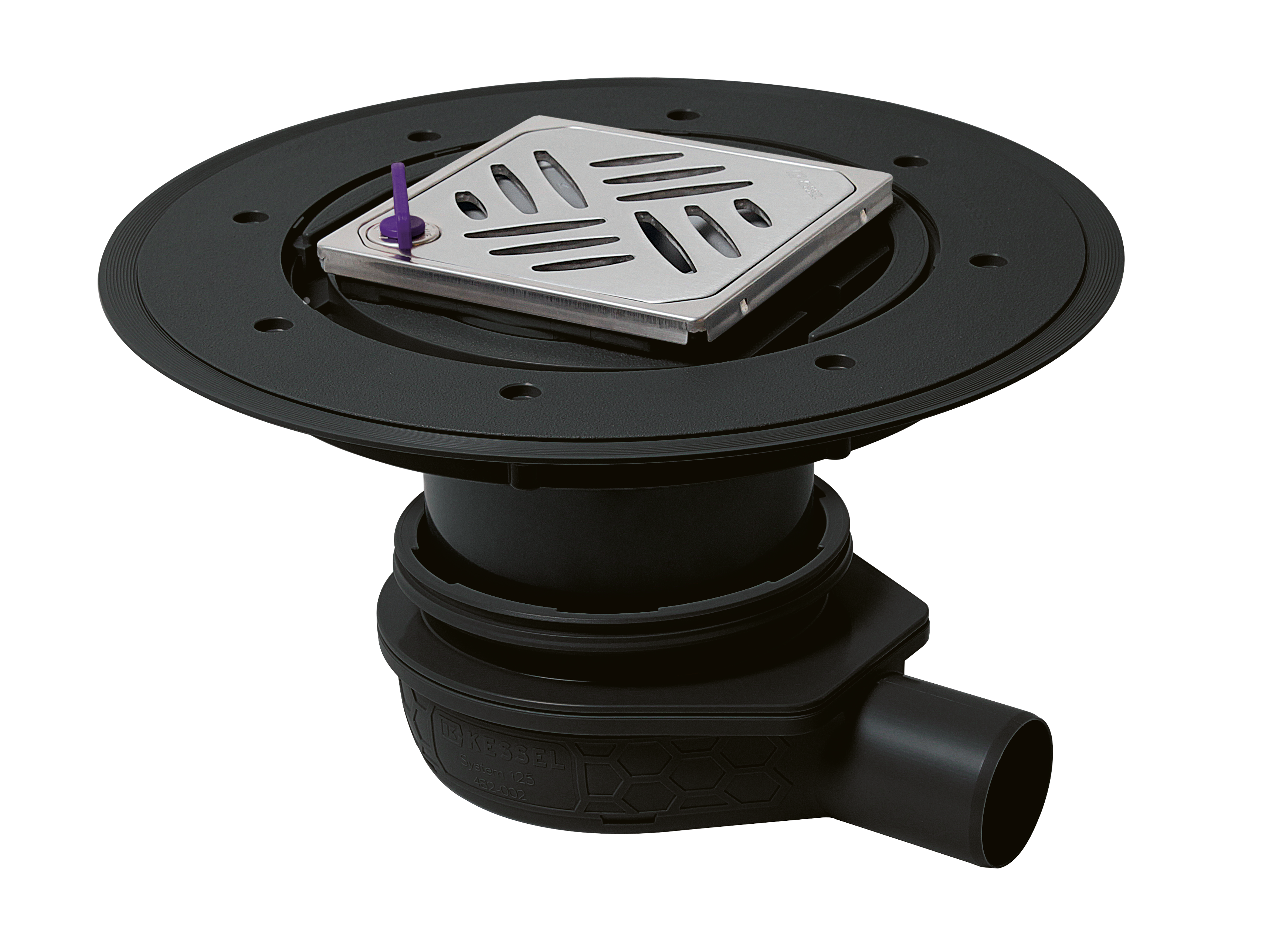

Naar wens wordt de Ultravlakke geleverd met een voorgemonteerd of los dichtingsmanchet of een klikflens.

Stankslot

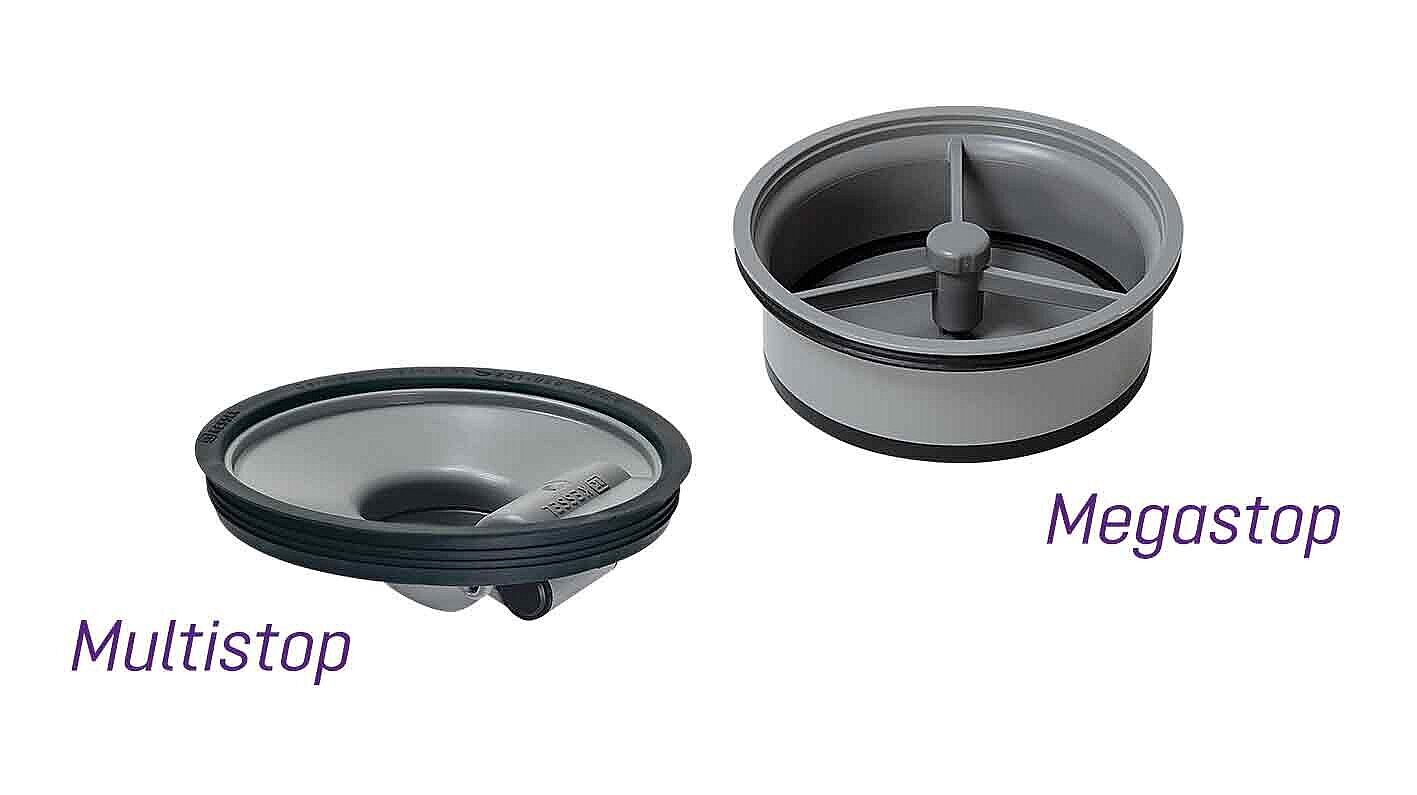

De Ultravlakke beschikt over een uitneembaar stankslot als bescherming tegen onaangename geuren uit het riool. Bepaalde varianten kunnen worden uitgerust met het waterloze stank-, schuim- en ongedierteslot Multistop of het mechanische stankslot met watervoorziening Megastop. Samen met het vergrendelings- en verwijderingsmechanisme Lock & Lift kan de Megastop ook worden ingezet als terugstuwbeveiliging tot 0,1 bar.

De Ultravlakke

afdichting van het basiselement: klikflens met voorgemonteerde dichtingsmanchet

Nominale wijdte (DN) Soort afdekking Stankslot Vergrendeling Artikel nr.
44700.20M 50 Sleufrooster inclusief onvergrendeld 44700.20M

afdichting van het basiselement: -

Nominale wijdte (DN) Soort afdekking Stankslot Vergrendeling Artikel nr.
44700 50 - inclusief - 44700
44700.20 50 Sleufrooster inclusief onvergrendeld 44700.20

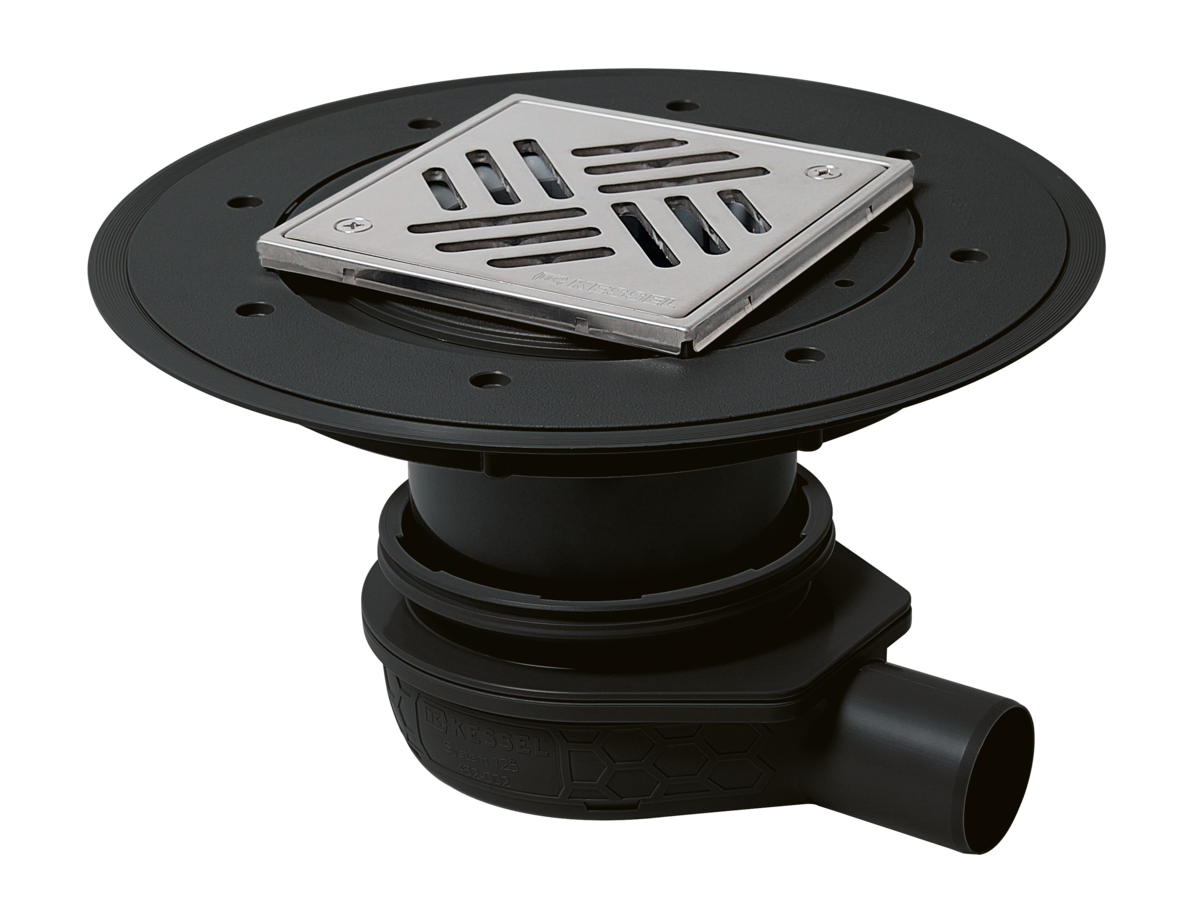

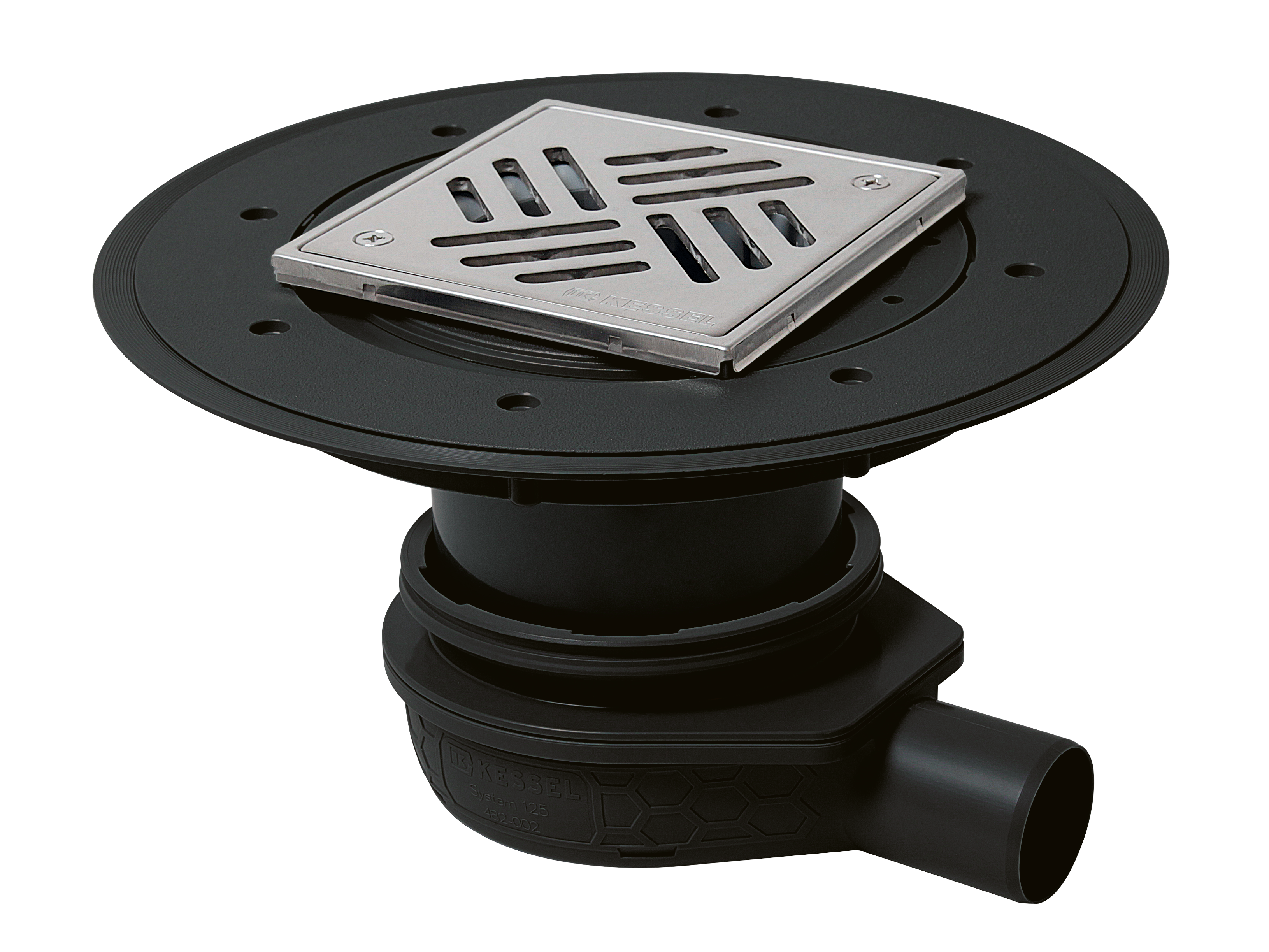

44700.51 50 Sleufrooster inclusief geschroefd 44700.51
44700.52 50 Designrooster inclusief onvergrendeld 44700.52

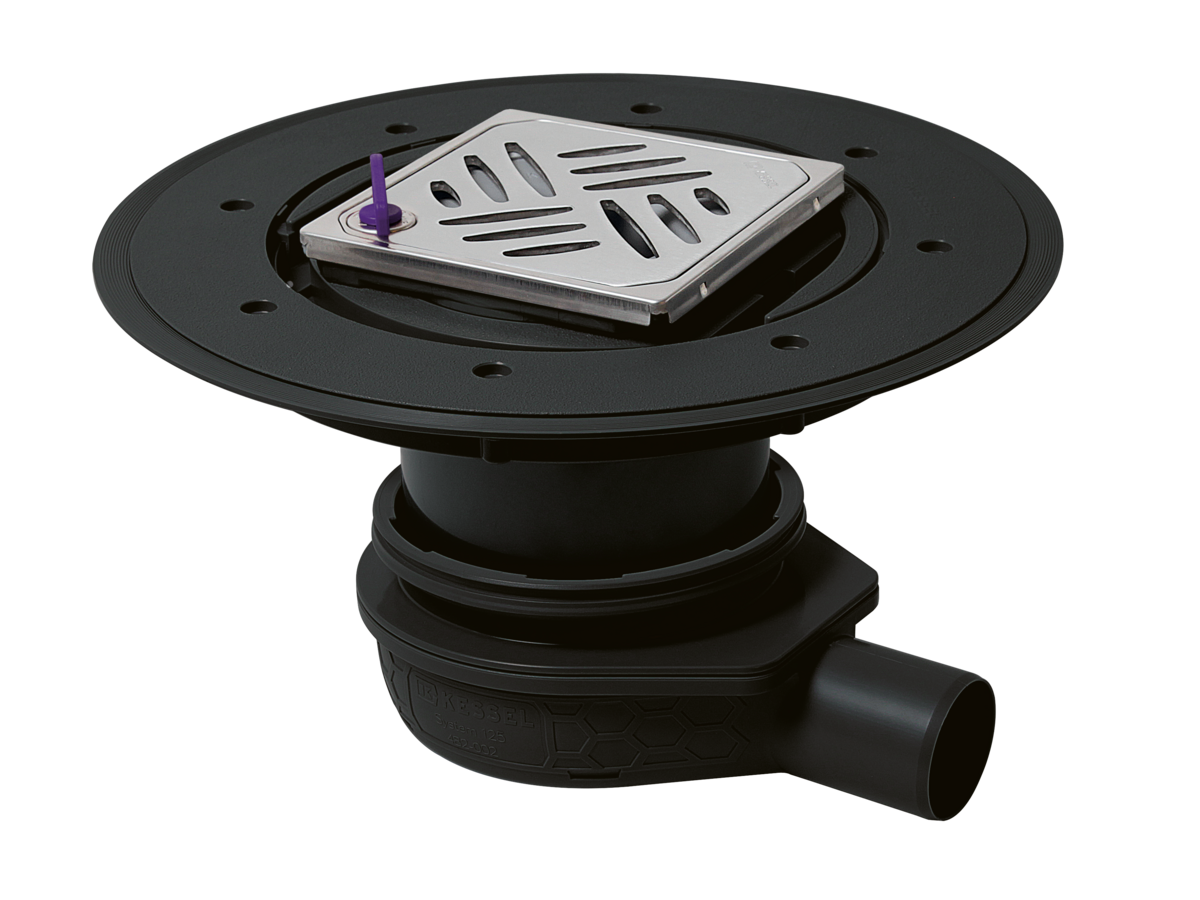

44700.53 50 Designrooster inclusief Lock & Lift 44700.53
44700.62 50 Designrooster inclusief onvergrendeld 44700.62
44700.63 50 Designrooster inclusief Lock & Lift 44700.63
44700.66 50 Designrooster Megastop Lock & Lift 44700.66
44701 50 - inclusief - 44701

afdichting van het basiselement: voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534

Nominale wijdte (DN) Soort afdekking Stankslot Vergrendeling Artikel nr.
44740.20M 40 Sleufrooster inclusief onvergrendeld 44740.20M
44740.62M 40 Designrooster inclusief onvergrendeld 44740.62M
44740.63M 40 Designrooster inclusief Lock & Lift 44740.63M
44740.66M 40 Designrooster Megastop Lock & Lift 44740.66M
44740M 40 - inclusief - 44740M
44750.20M 50 Sleufrooster inclusief onvergrendeld 44750.20M
44750.62M 50 Designrooster inclusief onvergrendeld 44750.62M

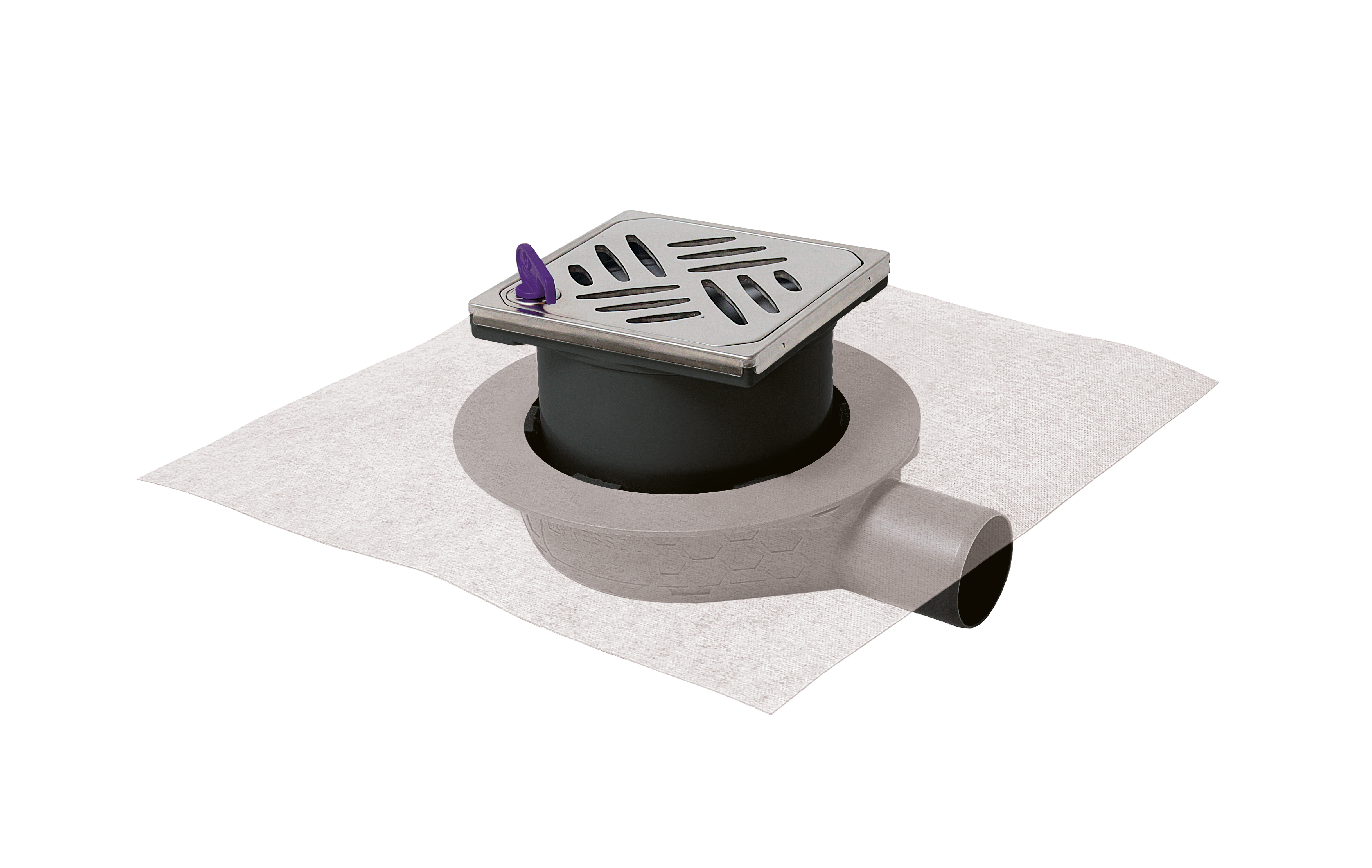

44750.63M 50 Designrooster inclusief Lock & Lift 44750.63M

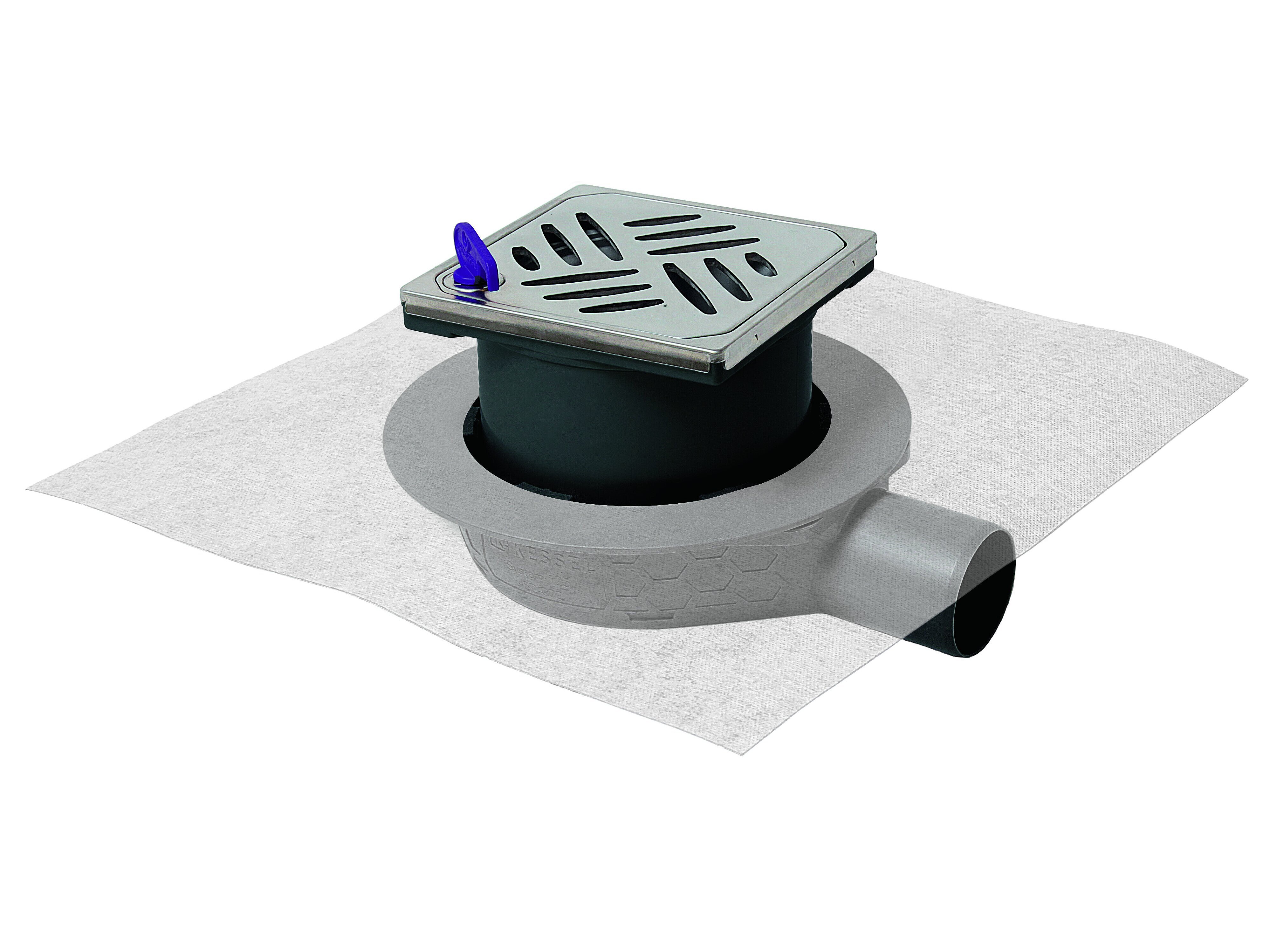

44750.66M 50 Designrooster Megastop Lock & Lift 44750.66M
44750M 50 - inclusief - 44750M

afdichting van het basiselement: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534

Nominale wijdte (DN) Soort afdekking Stankslot Vergrendeling Artikel nr.
44740 40 - inclusief - 44740
44740.20 40 Sleufrooster inclusief onvergrendeld 44740.20
44740.62 40 Designrooster inclusief onvergrendeld 44740.62
44740.63 40 Designrooster inclusief Lock & Lift 44740.63
44750 50 - inclusief - 44750
44750.20 50 Sleufrooster inclusief onvergrendeld 44750.20
44750.62 50 Designrooster inclusief onvergrendeld 44750.62
44750.63 50 Designrooster inclusief Lock & Lift 44750.63

Kunt u geen passend product vinden?

Naast onze standaardafvoeren ontwikkelen wij naar wens van de klant maatwerkoplossingen voor bijzondere eisen op het gebied van vorm, functie en dimensionering.

Maatwerkoplossingen
