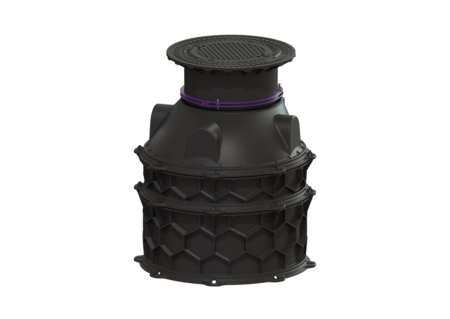

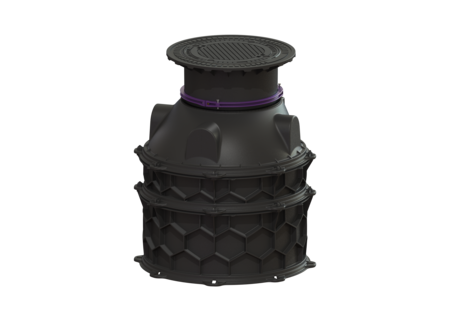

Schachtmodule LW 1000 vloerplaat
Toegang LW 600, 3130-3379 mm, Klasse A/B
KESSEL Schachtmodule LW 1000 vloerplaat, PE-HD, aardinbouw, inbouwdiepte 3130 - 3379 mm, dagmaat toegang (LW) 600 mm, belastingsklasse B 125
- Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
- Innovatieve honingraatstructuur
- Voor inbouw in het grondwater tot 3000 mm
Artikel nr. | 8740066 |
---|---|
GTIN | 4026092065815 |
Korting groep | 60 |
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3130-3379 mm, Klasse A/B
De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Uitvoering Aanwijzing inbouwdiepte: maximale inbouwdiepte 5.000 mm in combinatie met technische module in acht nemen. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Toelating: Z-42.1-527 Afmetingen Netto gewicht: 213 kg Bruto gewicht: 246 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 3130 - 3379 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 1200 mm Breedte: 1200 mm Lengte verpakking: 2400 mm Breedte verpakking: 1200 mm Hoogte verpakking: 2200 mm Reservoir/basiselement Max. boring van toevoer (DN): 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 648 mm Hoogte Afdekking: 95 mm Lengte Afdekking: 648 mm Oppervlak: gietijzer Vergrendeling: onvergrendeld Belastingsklasse: B 125 (EN 124) Dichtheid: spatwaterdicht
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting voor verlengstuk | 680125 | Bekijk | |
Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk | |
Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk | |
Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Bekijk | |
Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk | |
Set verbindingsbouten 10 stuks | 680373 | Bekijk | |
Afdichting voor schachtmodule | 680374 | Bekijk | |
Klimhulp voor schachtmodule | 680376 | Bekijk | |
Schachtconus LW 600, toegang schachtmodule | 680431 | Bekijk | |
Opzetstuk d: 600 mm | 680569 | Bekijk | |
Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk | |
Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk | |
Afdekplaat Klasse B, gietijzer | 860118 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Test Reports and Certificates |
- Inbouwsituatie (einbausituation): aardinbouw
- Externe bewaking (fremdueberwachung): SKZ
- Soort afdekking (abdeckungsart): Afdekplaat rond
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 3.130 mm
- Bruto gewicht (gewicht_brutto): 246 kg
- Oppervlak (oberflaeche): gietijzer
