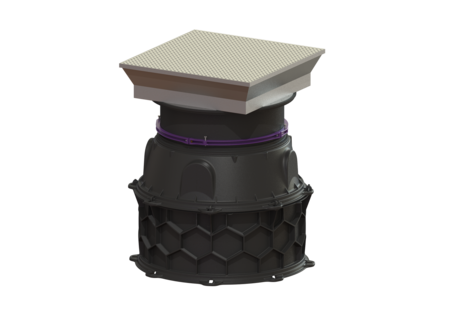

Schachtmodule LW 1000 vloerplaat
Toegang LW 800, 620-869 mm, Klasse B
De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd.
- Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
- Innovatieve honingraatstructuur
- Voor inbouw in het grondwater tot 3000 mm
Artikel nr. | 8740141 |
---|---|
GTIN | 4026092070079 |
Korting groep | 60 |
Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B
De schachtmodule voor natte of droge opstelling is uitgerust met gemonteerde klimhulpen conform DIN EN 13101 en BGR 177, alle vereiste afdichtingen en verbindingsspieën en een conus met in hoogte verstelbaar opzetstuk. De verlengstukken, gemaakt van duurzaam bestendig kunststof (PE), beschikken over universele aansluitmogelijkheden. Omdat het KESSEL-systeem modulair is, kan bij de constructie met verlengstukken, conus, opzetstuk en afdekking flexibel worden gecombineerd. Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Max. boring van toevoer (DN): Z-42.1-527 Afmetingen Netto gewicht: 200 kg Bruto gewicht: 215 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 620 - 869 mm In hoogte verstelbaar: telescopisch opzetstuk Breedte: 1200 mm Lengte: 1200 mm breedte verpakking: 1200 mm hoogte verpakking: 2200 mm lengte verpakking: 1200 mm Reservoir/basiselement Aantal toevoeren: 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat vierkant Afdekkingsmateriaal: rvs Breedte Afdekking: 1005 mm Altezza Afdekking: 245 mm Lengte Afdekking: 1096 mm Oppervlak: antislip Vergrendeling deksel: vergrendelt Belastingsklasse: B 125 (EN 124) Dichtheid: spatwaterdicht
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting voor verlengstuk | 680125 | Bekijk | |
Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk | |
Set verbindingsbouten 10 stuks | 680373 | Bekijk | |
Afdichting voor schachtmodule LW 1000 | 680375 | Bekijk | |
Klimhulp voor schachtmodule | 680376 | Bekijk | |
Schachtconus LW 800, toegang schachtmodule | 680430 | Bekijk | |
Klemring voor opzetstukken, d: 800 mm | 680568 | Bekijk | |
Doorvoerdichting DN 75 | 850116 | Bekijk | |
Doorvoerdichting DN 110 | 850117 | Bekijk | |
Opzetstuk met afdekplaat LW 800, belastingsklasse B | 8740179 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Test Reports and Certificates |
- Afdekkingsmateriaal (abdeckung_material): rvs
- Inbouwsituatie (einbausituation): aardinbouw
- Externe bewaking (fremdueberwachung): SKZ
- Soort afdekking (abdeckungsart): Afdekplaat vierkant
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 620 mm
- Bruto gewicht (gewicht_brutto): 215 kg
- Oppervlak (oberflaeche): antislip
