Terugstuwpompinst. Ecolift XL
Duo, 2 motorische kleppen, SPF 1500-S3
KESSEL Terugstuwpompinst. Ecolift XL, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, vrije opstelling, duopomp, 2 motorische terugstuwkleppen, met 2 onderdompelbare SPF 1500-S3 pompen, alarm met optische sonde
- Afvalwaterafvoer zonder onderbreking, zelfs bij stroomuitval, zolang er geen terugstuwing is
- gering pompgebruik
- minimale geluidsproductie
| Artikel nr. | 8741031 |
|---|---|
| GTIN | 4026092068489 |
| Korting groep | 60 |

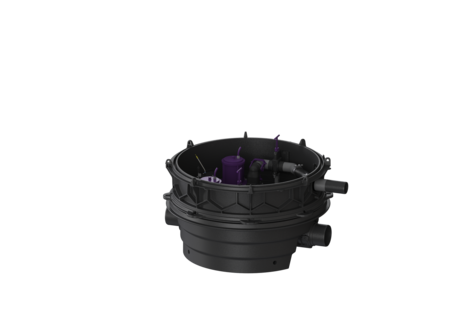

Terugstuwpompinst. Ecolift XL Duo, 2 motorische kleppen, SPF 1500-S3
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen, twee motorische afsluitsystemen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna de afsluitsystemen automatisch worden gesloten en de afvoer naar de riolering wordt afgesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater in de riolering loost. De persleiding is uitgevoerd met een gelaste PE-buis, en bij de pomp SPF 4500 ook met een drukontlastingsschacht. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Een redundante besturingskast zorgt voor extra zekerheid. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. Uitvoering Aanwijzing inbouwdiepte: variant voor verdiepte inbouw Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 70 Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Motorische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: ÖNORM B 2501 Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 6 Toelating: Z-53.2-493 Afmetingen Netto gewicht: 155 kg Bruto gewicht: 179 kg Grondwaterdichtheid vanaf bodem: 3000 mm Afschot: 15 mm Lengte: 1384 mm Breedte: 1200 mm Hoogte: 695 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 950 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Goot: doorlopende goot Ontluchtingsaansluiting (DN): 70 Afstand onderkant afvoerbuis tot reservoirbodem: 120 mm Afstand onderkant toevoerbuis tot reservoirbodem: 135 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Nuttig volume: 20 l Reservoirvolume: 65 l Loopband Pomp: SPF 1500-S3 Aantal pompen: 2 Gewicht, pomp: 24 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 2,7 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,77 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 28 m³/h Opvoerhoogte max.: 7,5 m Toerental: 1415 U/min Vermogen P1: 1,4 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Plus met redundantie Motorbeveiligingsschakelaar: ja Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): 3x C 16 A
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 | 8740002 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 | 8740003 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 | 8740004 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 | 8740005 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 | 8740008 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 | 8740009 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 | 8740010 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 | 8740011 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 | 8740014 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 | 8740015 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 | 8740016 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 | 8740017 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B | 8740018 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D | 8740019 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 | 8740020 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 | 8740021 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 | 8740022 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 | 8740023 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B | 8740024 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D | 8740025 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 | 8740026 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 | 8740027 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 | 8740028 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 | 8740029 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B | 8740030 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D | 8740031 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 | 8740032 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 | 8740034 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B | 8740036 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D | 8740037 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 | 8740038 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 | 8740040 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B | 8740042 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D | 8740043 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 | 8740044 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 | 8740046 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B | 8740048 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D | 8740049 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 | 8740050 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 | 8740052 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B | 8740054 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D | 8740055 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 | 8740056 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 | 8740058 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse A/B | 8740060 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse D | 8740061 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2911-3160 mm, Klasse K 3 | 8740062 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2896-3145 mm, Klasse A15 | 8740064 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 | 8740122 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 | 8740123 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 | 8740124 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 | 8740125 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 | 8740126 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 | 8740127 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 | 8740128 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 | 8740129 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 | 8740130 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 | 8740131 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2875-3124 mm, Klasse K 3 | 8740132 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B | 8740141 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B | 8740142 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B | 8740143 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D | 8740158 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D | 8740159 | Show |
 | Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D | 8740160 | Show |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Show |
 | Compressorset voor het inbrengen van lucht | 28048 | Show |
 | Klemverbindingen voor persleiding, DN 80/80 | 28090 | Show |
 | Klemverbindingen voor persleiding, DN 50/50 | 28091 | Show |
 | Klemverbindingen voor persleiding, DN 50/80 | 28092 | Show |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Show |
 | Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Show |
 | Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Show |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Show |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Show |
 | Inbouwset Thermostaat, Hygrostaat | 97713 | Show |
 | Buitenkast B: 590 mm, voor inbouw besturingskasten | 97714 | Show |
 | Waarschuwingslamp voor buitenkast | 97715 | Show |
| Buitenkast voor inbouw besturingskasten | 97716 | Show |
 | Buitenkast B:785 mm, voor inbouw besturingskasten | 97723 | Show |
| Buitenkast B: 1115 mm, voor inbouw besturingskasten | 97724 | Show |
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Show |
 | Besturingskast Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A | 28786 | Show |
 | Besturingskast Ecolift XL type 6 voor redundante afsluiter | 28791 | Show |
 | Batterij 9V-batterij | 680034 | Show |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Show |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Show |
 | Pompaandrijving SPF 1500 400 V, S3, 10m-kabel | 680098 | Show |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Show |
 | Hoogteadapter voor optische sonde Ecolift XL | 680379 | Show |
 | Eenhandssluiting DN 63 | 680380 | Show |
 | Terugslagklep links, met terugslagklep | 680381 | Show |
 | Terugslagklep rechts, met terugslagklep | 680382 | Show |
 | Persleiding met afsluiter Variant links | 680383 | Show |
 | Persleiding met afsluiter Variant rechts | 680384 | Show |
 | Luchtslang Ecolift XL | 680385 | Show |
 | Beschermingsbeugel voor afsluiter DN 63 | 680386 | Show |
 | Vergrendelbaar deksel Ecolift XL Toevoerkant | 680390 | Show |
 | Vergrendelbaar deksel Ecolift XL Uitloopkant | 680391 | Show |
 | Steun voor afsluiters, recht | 680397 | Show |
 | Pompflens Ecolift XL, incl. afdichting | 680398 | Show |
 | Pompenplaat Ecolift XL | 680399 | Show |
 | Afdichtingsset Ecolift XL | 680418 | Show |
 | Aandrijfmotor om vast te klemmen, 10m-kabel | 680452 | Show |
 | Vervangingsset optische sonde 10 m-kabel | 680455 | Show |
 | Drukbuis voor Ecolift XL, 180 mm | 680827 | Show |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Show |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Approval | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend en fecaliënvrij afvalwater
- Besturingskast (schaltgeraet):
Comfort Plus met redundantie
- TÜV testteken (pruefzeichen):
ID 1111241794
- Inbouwsituatie (einbausituation):
vrije opstelling

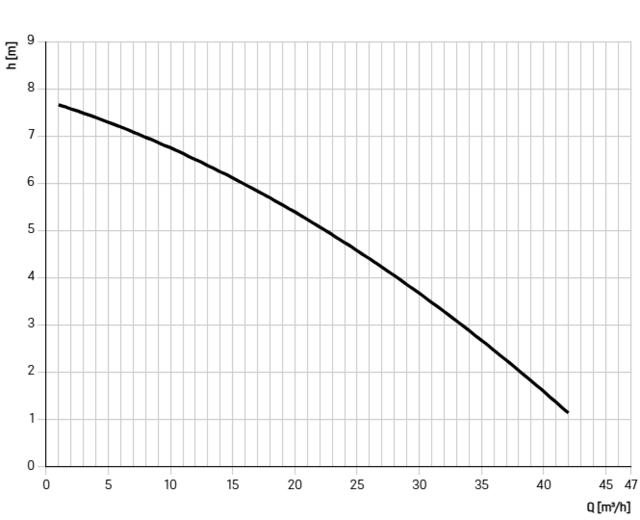

- Pomp (pumpe): SPF 1500-S3
- Bedrijfsspanning (betriebsspannung): 400 V
