Pompstation Aquapump XL

Tronic, STZ 4000-S1

8743022
8743022

KESSEL Pompstation Aquapump XL, Tronic, afvalwater Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen), aardinbouw, pompbesturing door Besturingskast, met een onderdompelbare GTF 4000 pomp, bedrijfsmodus S1

  • Uiterst betrouwbaar
  • Kan flexibel worden ingebouwd
  • Ook geschikt voor grote hoeveelheden afvalwater
Artikel nr. 8743022
GTIN 4026092075760
Korting groep 60

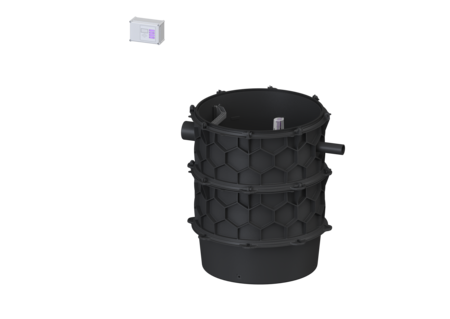

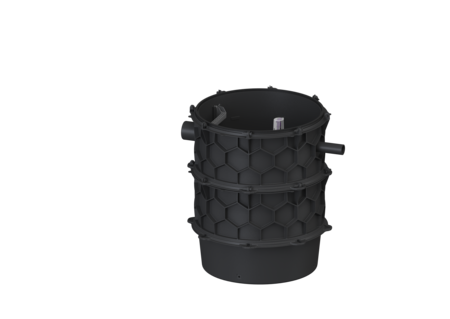

Pompstation Aquapump XL Tronic, STZ 4000-S1
Het pompstation is uitgerust met een of twee onderdompelbare pomp(en) en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing met universele aansluitmogelijkheden. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende techniekschachtvarianten als toebehoren beschikbaar. Hefketting van rvs voor het uitnemen per pomp kan afhankelijk van de diepte als optie worden besteld met het art. nr.: 680 528 = lengte 2 m 680 529 = lengte 3 m 680 530 = lengte 4 m 680 531 = lengte 5 m Uitvoering Aanwijzing inbouwdiepte: in combinatie met schachtmodule Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: ja Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 en EN 12050-1 (zonder ATEX-vereisten) Soort afvalwater: Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen) Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Tronic ATEX: nee Afmetingen Netto gewicht: 169 kg Bruto gewicht: 192 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 1370 mm Breedte: 1240 mm Hoogte: 1416 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 1550 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Afstand hart afvoer tot reservoirbodem: 1134 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1054 mm Afstand hart toevoerbuis tot aan reservoirbodem: 1134 mm Afstand bedding toevoer tot bovenkant reservoir: 330 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Nuttig volume: 350 l Loopband Pomp: GTF 4000 Aantal pompen: 1 Gewicht, pomp: 45 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,6 A Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,87 Beschermingsklasse pomp: IP 68 (20 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 53 m³/h Opvoerhoogte max.: 18 m Toerental: 2900 U/min Vermogen P1: 4 kW Vermogen P2: 3,4 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,6 A
  Titel Artikel nr.
8740002 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 8740002 Bekijk
8740003 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 8740003 Bekijk
8740004 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 8740004 Bekijk
8740005 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 8740005 Bekijk
8740008 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 8740008 Bekijk
8740009 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 8740009 Bekijk
8740010 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 8740010 Bekijk
8740011 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 8740011 Bekijk
8740014 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 8740014 Bekijk
8740015 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 8740015 Bekijk
8740016 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 8740016 Bekijk
8740017 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 8740017 Bekijk
8740018 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B 8740018 Bekijk
8740019 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D 8740019 Bekijk
8740020 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 8740020 Bekijk
8740021 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 8740021 Bekijk
8740022 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 8740022 Bekijk
8740023 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 8740023 Bekijk
8740024 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B 8740024 Bekijk
8740025 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D 8740025 Bekijk
8740026 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 8740026 Bekijk
8740027 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 8740027 Bekijk
8740028 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 8740028 Bekijk
8740029 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 8740029 Bekijk
8740030 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B 8740030 Bekijk
8740031 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D 8740031 Bekijk
8740032 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 8740032 Bekijk
8740034 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 8740034 Bekijk
8740036 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B 8740036 Bekijk
8740037 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D 8740037 Bekijk
8740038 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 8740038 Bekijk
8740040 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 8740040 Bekijk
8740042 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B 8740042 Bekijk
8740043 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D 8740043 Bekijk
8740044 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 8740044 Bekijk
8740046 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 8740046 Bekijk
8740048 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B 8740048 Bekijk
8740049 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D 8740049 Bekijk
8740050 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 8740050 Bekijk
8740052 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 8740052 Bekijk
8740054 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B 8740054 Bekijk
8740055 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D 8740055 Bekijk
8740056 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 8740056 Bekijk
8740058 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 8740058 Bekijk
8740060 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse A/B 8740060 Bekijk
8740061 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2880-3129 mm, Klasse D 8740061 Bekijk
8740062 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2911-3160 mm, Klasse K 3 8740062 Bekijk
8740064 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2896-3145 mm, Klasse A15 8740064 Bekijk
8740066 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3130-3379 mm, Klasse A/B 8740066 Bekijk
8740067 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3130-3379 mm, Klasse D 8740067 Bekijk
8740068 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3161-3410 mm, Klasse K 3 8740068 Bekijk
8740070 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3146-3395 mm, Klasse A15 8740070 Bekijk
8740072 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3380-3629 mm, Klasse A/B 8740072 Bekijk
8740073 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3380-3629 mm, Klasse D 8740073 Bekijk
8740074 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3411-3660 mm, Klasse K 3 8740074 Bekijk
8740076 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3396-3645 mm, Klasse A15 8740076 Bekijk
8740078 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3630-3879 mm, Klasse A/B 8740078 Bekijk
8740079 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3630-3879 mm, Klasse D 8740079 Bekijk
8740080 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3661-3910 mm, Klasse K 3 8740080 Bekijk
8740082 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3646-3895 mm, Klasse A15 8740082 Bekijk
8740084 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3880-4129 mm, Klasse A/B 8740084 Bekijk
8740085 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 3880-4129 mm, Klasse D 8740085 Bekijk
8740086 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3911-4160 mm, Klasse K 3 8740086 Bekijk
8740088 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3896-4145 mm, Klasse A15 8740088 Bekijk
8740122 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 8740122 Bekijk
8740123 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 8740123 Bekijk
8740124 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 8740124 Bekijk
8740125 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 8740125 Bekijk
8740126 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 8740126 Bekijk
8740127 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 8740127 Bekijk
8740128 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 8740128 Bekijk
8740129 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 8740129 Bekijk
8740130 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 8740130 Bekijk
8740131 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 8740131 Bekijk
8740132 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2875-3124 mm, Klasse K 3 8740132 Bekijk
8740133 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3125-3374 mm, Klasse K 3 8740133 Bekijk
8740134 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3375-3624 mm, Klasse K 3 8740134 Bekijk
8740135 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3625-3874 mm, Klasse K 3 8740135 Bekijk
8740136 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 3875-4124 mm, Klasse K 3 8740136 Bekijk
8740141 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B 8740141 Bekijk
8740142 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B 8740142 Bekijk
8740143 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B 8740143 Bekijk
8740158 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D 8740158 Bekijk
8740159 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D 8740159 Bekijk
8740160 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D 8740160 Bekijk
  Titel Artikel nr.
Inbedrijfstelling Pompstation Aquapump XL, XXL Mono, F 80211 Bekijk
Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Bekijk
Onderhoud Pompstation Aquapump XL, XXL Mono, F 80311 Bekijk
  Titel Artikel nr.
20222 Alarmkast Basic met elektrodensonde 20222 Bekijk
20223 Alarmkast Basic met optische sonde 20223 Bekijk
28048 Compressorset voor het inbrengen van lucht 28048 Bekijk
28792 GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
28799 Aansluitdoos voor het verlengen van een peilsonde 28799 Bekijk
680370 Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
680371 Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
80888 Vervangingsset optische sonde 5m-kabel 80888 Bekijk
97713 Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
97714 Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
97715 Waarschuwingslamp voor buitenkast 97715 Bekijk
97716 Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast B:785 mm, voor inbouw besturingskasten 97723 Bekijk
97724 Buitenkast B: 1115 mm, voor inbouw besturingskasten 97724 Bekijk
  Titel Artikel nr.
  • CE-aanduiding (ce_kennzeichnung): ja
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): aardinbouw
  • Alarmgever (alarmgeber): Peilsonde
  • (einbautiefe):
  • Soort installatie (anlagenart): Enkele eenheid
  • Type schoepenwiel (laufrad_typ): Open waaier
  • Pomp (pumpe): GTF 4000
  • Bedrijfsspanning (betriebsspannung): 400  V
  • ATEX (atex): nee
