Opvoerinstallatie Aqualift F
Mono, Comfort, SPF 1400-S3

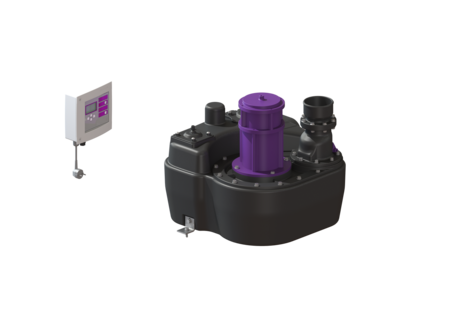

KESSEL Opvoerinstallatie Aqualift F Mono, afvalwater Fecaliënhoudend afvalwater, besturingskast Comfort, vrije opstelling, Enkele eenheid, met een onderdompelbare SPF 1400-S3 pomp, afsluiter zonder schuif
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Inclusief dempingsmat
| Artikel nr. | 28646-C |
|---|---|
| GTIN | 4026092058473 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift F Mono, Comfort, SPF 1400-S3
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: Enkele eenheid Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Mono Afmetingen Netto gewicht: 46,75 kg Bruto gewicht: 48,4 kg Lengte: 564 mm Breedte: 525 mm Hoogte: 539 mm Lengte verpakking: 645 mm Breedte verpakking: 530 mm Hoogte verpakking: 370 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand onderkant toevoerbuis tot reservoirbodem: 125 mm Afstand hart toevoerbuis tot aan reservoirbodem: 180 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 20 l Reservoirvolume: 50 l Loopband Pomp: SPF 1400-S3 Aantal pompen: 1 Gewicht, pomp: 25 kg Aansluit type: Gecodeerde stekker Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1370 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Nominale stroomsterkte: 7,3 A Besturing Besturingskast: Comfort Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Show |
 | Modificatieset Alarmvlotter Aqualift F + F Duo | 28015 | Show |
 | Compressorset voor het inbrengen van lucht | 28048 | Show |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Show |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28664 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Show |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Show |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Show |
 | Afsluiter DN 100, kunststof | 28698 | Show |
 | Afsluiter DN 150, kunststof | 28699 | Show |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Show |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Show |
 | Flensadapter DN 80, voor kunststofarmatuur | 28714 | Show |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Show |
 | Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Show |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Show |
 | Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Show |
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Pompaandrijving SPF 1400 230 V, S3, 5m-kabel, met condensator | 28029 | Show |
 | Drukbewaking Mono, met afdichting | 28045 | Show |
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Show |
 | Afdichtingsset DN 70, DN 100 | 28608 | Show |
| Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Kleppenbehuizing set Mono, DN 100 | 28676 | Show |
| Flensadapter DN 80, voor kunststofarmatuur | 28714 | Show |
 | Besturingskast Comfort Mono, 230 V | 28731 | Show |
 | Batterij 9V-batterij | 680034 | Show |
 | Reinigingsdeksel geschroefd, 160x140 mm | 680044 | Show |
 | Afdichting Pompflens | 680045 | Show |
 | Bevestigingshoek met schroeven (2 stuks) | 680046 | Show |
| Set schroeven V2A, 14 stuks | 680047 | Show | |
 | Drukbuis Mono, 10m-kabel | 680048 | Show |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Show |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Show |
 | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Show |
 | Drukbuis Mono, 5m-slang | 680055 | Show |
 | Kleppenbehuizing voor mono-installaties, zonder afsluiter | 680060 | Show |
 | Pompaandrijving SPF 1400 230 V, S1, 5 m-kabel, zonder condensator | 680095 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPF 1400-S3
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): zonder schuif
