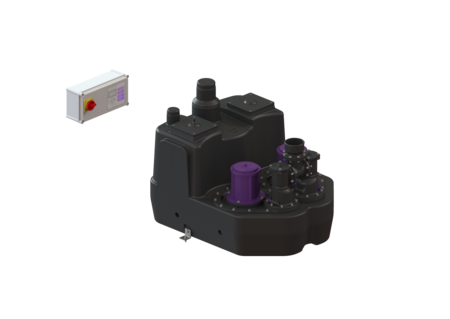

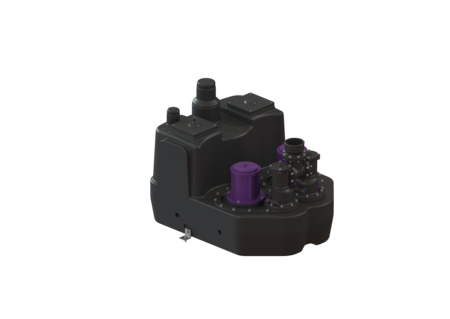

Opvoerinstall. Aqualift F XL 200l
Duo, SPF 3000-S1, zonder Afsluiter
KESSEL Opvoerinstall. Aqualift F XL 200l Duo, duopomp, 400 V, afsluiter zonder schuif, met 2 onderdompelbare SPF 3000-S1 pompen, dempingsmat ja, bedrijfsmodus S1, perskoppeling verticaal
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 11105 |
|---|---|
| GTIN | 4026092057728 |
| Korting groep | 50 |
Opvoerinstall. Aqualift F XL 200l Duo, SPF 3000-S1, zonder Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 110 kg Bruto gewicht: 130 kg Lengte: 980 mm Breedte: 760 mm Hoogte: 788 mm Lengte verpakking: 1650 mm Breedte verpakking: 1150 mm Hoogte verpakking: 890 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Max. boring van toevoer (DN): 200 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 120 l Reservoirvolume: 200 l Loopband Pomp: SPF 3000-S1 Aantal pompen: 2 Gewicht, pomp: 26 kg Aansluit type: Directe aansluiting Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,77 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 47 m³/h Opvoerhoogte max.: 16 m Toerental: 2890 U/min Vermogen P1: 3,2 kW Vermogen P2: 2,7 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Nominale stroomsterkte: 5,4 A Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Show |
 | Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Show |
 | Aansluitadapter Flensmof DN 100, persleidingen van PE | 28020 | Show |
 | Terugslagklep DN 80, gietijzer | 28021 | Show |
 | Compressorset voor het inbrengen van lucht | 28048 | Show |
 | Aansluitadapter Flensmof DN 80, persleidingen van PE | 28067 | Show |
 | Flensadapter DN 80 naar DN 100, gietijzer | 28068 | Show |
 | Aansluitadapter Flensmof DN 80, persleidingen van GG | 28069 | Show |
 | Aansluitadapter Flensmof DN 100, persleidingen van GG | 28072 | Show |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Show |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28664 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Show |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Show |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Show |
 | Afsluiter DN 100, kunststof | 28698 | Show |
 | Afsluiter DN 150, kunststof | 28699 | Show |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Show |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Show |
 | Flensadapter DN 80, voor kunststofarmatuur | 28714 | Show |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Show |
 | Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Show |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Show |
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
| Modificatieset Alarmvlotter, voor opvoerinstallatie | 28014 | Show |
 | Drukbuis Tubo flessibile 5 m, inclusief schroeven | 28050 | Show |
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Show |
 | Pompaandrijving SPF 3000 400 V, S1, 5 m kabel | 28064 | Show |
| Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Kleppenbehuizing met luchtslang, DN 100 | 28677 | Show |
 | Besturingsk.: Comfort 400V 400 V, Aqualift Duo, 2 x 4,0 – 6,3 A | 28758 | Show |
 | Afdichting DN 150 | 680003 | Show |
 | Batterij 9V-batterij | 680034 | Show |
 | Afdichting Pompflens | 680045 | Show |
 | Bevestigingshoek met schroeven (2 stuks) | 680046 | Show |
| Set schroeven V2A, 14 stuks | 680047 | Show | |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Show |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Show |
 | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Show |
 | Kleppenbehuizing voor duo-installaties, zonder afsluiter | 680061 | Show |
 | Reinigingsdeksel geschroefd, DN 160 | 680421 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPF 3000-S1
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): zonder schuif
