Vetafscheider EasyClean free
NG 3, Mix & Pump
KESSEL Vetafscheider EasyClean free, lediging Mix & Pump, breedte opsteloppervlakte 841 mm, nominale grootte 3,00, besturingskast, vrije opstelling, soort lediging handmatig afvoer- en reinigingssysteem, nee
- De stromingsrichting kan worden gewijzigd door middel van zelfdichtende verwisselbare moffen (NS 2 - NS 10)
- Schone en geurloze lediging en reiniging
- Eenvoudige bediening
Artikel nr. | 93003.01/MS |
---|---|
GTIN | 4026092060926 |
Korting groep | 60 |

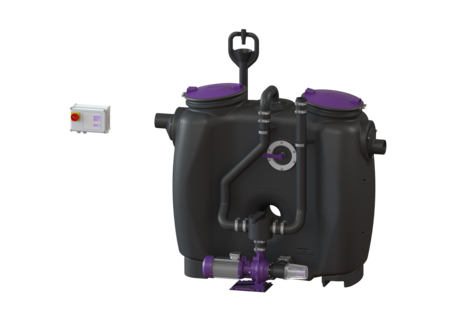

Vetafscheider EasyClean free NG 3, Mix & Pump
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging en reukloze lediging wordt uitgevoerd via een externe pomp met 2-wegklep en wisselhendel, die door een afsluiter van het reservoir kan worden gescheiden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. De handmatige besturing loopt via een gebruiksvriendelijke besturingskast die via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd. Garantie op het materiaal PE 20 jaar. Uitvoering Afsluitvoorziening: ja Afvoervariant: Mix & Pump Schredder-mix-systeem: ja Slibemmer: ja Nominale grootte (NG): 3,00 SonicControl: nee Zuigleiding: Ledigingspomp Vulvoorziening conform DIN 1988: ja Soort lediging: handmatig afvoer- en reinigingssysteem Watertoevoer: 1 schroefventiel 1" Draagvermogen (DIN 19901): F3 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004 Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 124 kg Bruto gewicht: 183 kg Opsteloppervlak lengte: 1736 mm Opsteloppervlak breedte: 841 mm Opsteloppervlak hoogte: 1767 mm Inbrengmaat lengte: 1500 mm Breedte inbrengmaat: 680 mm Hooge inbrengmaat: 1458 mm Lengte verpakking: 1900 mm Breedte verpakking: 1050 mm Hoogte verpakking: 1520 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant afvoerbuis tot reservoirbodem: 985 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1055 mm Nominale afvoerdiameter (DN): 110 mm Nominale afvoerdiameter (DN): 100 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, HT-buis conform DIN 19560, PP of AS Onderhoudsopening: 420 mm Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Afvalwaterinhoud Afscheiderinhoud: 300 l Totaal volume: 600 l Inhoud slibvang: 300 l Volume vetopslag: 120 l Loopband Pomp: SPF 300 KE 2.0 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,87 Beschermingsklasse pomp: IP 55 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: nee Meerregelige displayweergave: nee Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Monsternamevoorziening DN 100, Type München | 915860-M | Bekijk | |
Monsternamevoorziening DN 100, Type NBG | 915860-NBG | Bekijk | |
Monsternamevoorziening DN 100/150, Onder-uitloop | 915870 | Bekijk | |
Monsternamevoorziening DN 100/150, Zij-uitloop | 915871 | Bekijk | |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
Laagdiktemeter SonicControl, voor vetafscheiders | 917821 | Bekijk | |
Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk | |
Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk | |
Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting DN 150 | 680003 | Bekijk | |
Slangklem d: 110 mm | 680126 | Bekijk | |
Afdichting DN 200 | 680128 | Bekijk | |
Schroef 10x3, A2 | 680164 | Bekijk | |
Ventiel Herverdeler in twee richtingen, hendel | 680274 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 680329 | Bekijk | |
Besturingskast Mix & Pump, 6,5, 7,5 en 10 A | 680341 | Bekijk | |
Verbindingsslang DN 100, l: 100 mm | 680434 | Bekijk | |
Toevoeraansluiting voor vetafscheiders NG 2 – 4 | 680435 | Bekijk | |
Uitloopaansluiting voor vetafscheiders NG 2 – 4 | 680437 | Bekijk | |
Toevoer-/uitstroomprofiel voor vetafscheiders NG 2 – 10 | 680439 | Bekijk | |
Verbindingsslang met slangklemmen, DN 100, l: 100 mm | 680554 | Bekijk | |
Verbindingsslang met slangklemmen, DN 75, l: 100 mm | 680555 | Bekijk | |
Adapter voor pomp van vetafscheider Euro | 680590 | Bekijk | |
Kijkglas voor vetafscheider EasyClean | 913109 | Bekijk | |
Deksel d: 420 mm, vanaf 04/2004 | 916904 | Bekijk | |
Spansluiting voor deksel 420 mm, tot 04-2004 | 917004 | Bekijk | |
Afdichting voor deksel d: 420 mm | 917204 | Bekijk | |
Radiaal schoepenwiel met snijplaat en wervelinrichting,3,0 kW | 917854 | Bekijk | |
Snijplaat voor pomp 3,0 kW | 917855 | Bekijk | |
Vervangingspomp SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Materiaal (material): PE
- CE-aanduiding (ce_kennzeichnung): ja
- Besturingskast (schaltgeraet): ja
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Zuigleiding (entsorgungseinrichtung): Ledigingspomp
- TÜV testteken (pruefzeichen): ID 1111241796
- Inbouwsituatie (einbausituation): vrije opstelling
- Schredder-mix-systeem (schredder_mix_system): ja
- Nominale grootte (NG) (nenngroesse): 3
- Slibemmer (schauglas): ja
- Vulvoorziening conform DIN 1988 (fuelleinrichtung): ja
- Opsteloppervlak breedte (aufstellflaeche_breite): 841 mm
- Opsteloppervlak lengte (aufstellflaeche_laenge): 1.736 mm
