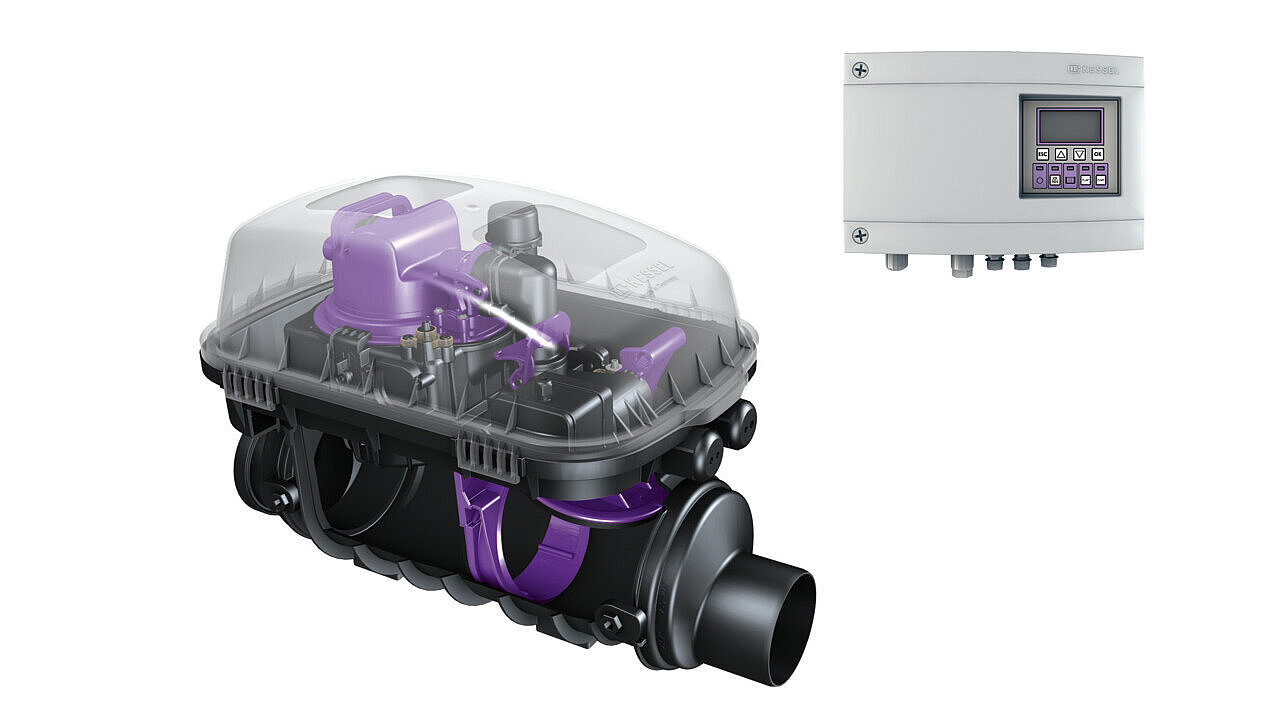

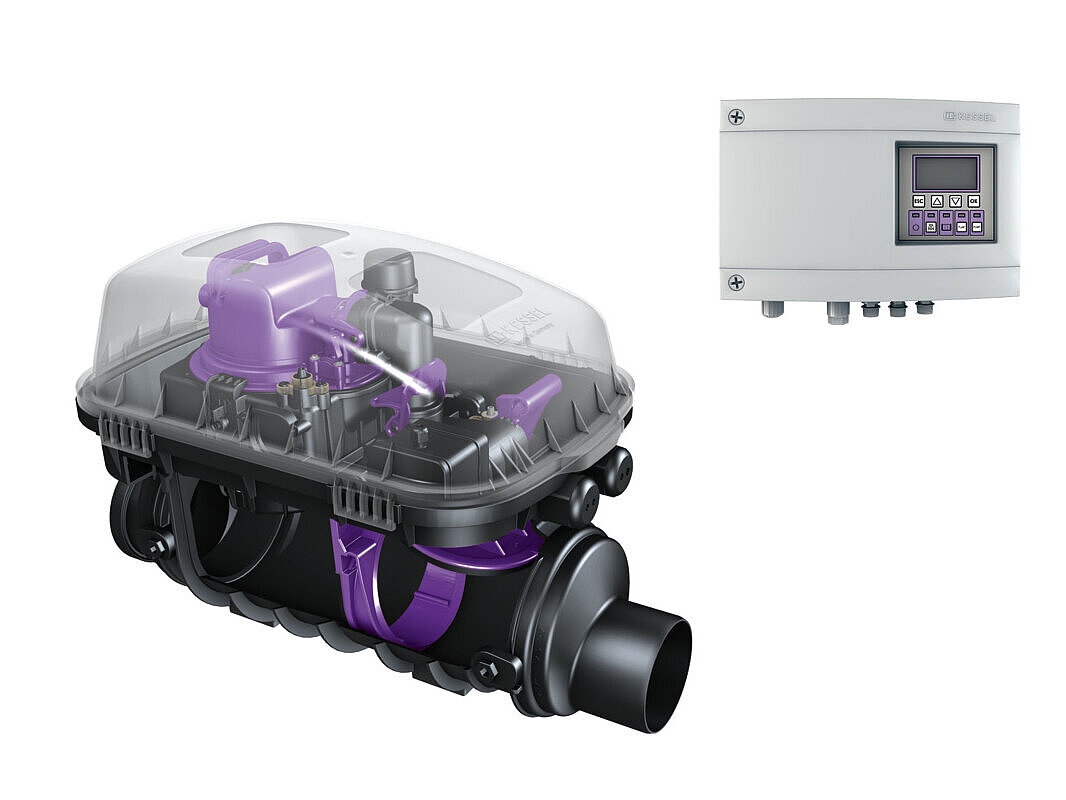

Terugstuwpompinstallatie Pumpfix F

De unieke oplossing voor terugstuw.

Meer dan een terugstuwbeveiliging: de Pumpfix F is de enige terugstuwbeveiliging die tegen de terugstuw in pompt. Tijdens normaal bedrijf voert de terugstuwpompinstallatie het afvalwater continu en zonder energie te verbruiken via het verval naar het riool af. Als er terugstuw plaatsvindt, wordt de terugstuwklep automatisch gesloten en wordt aangevoerd afvalwater tegen de terugstuwdruk in weggepompt. Het geïntegreerde snijwiel verkleint de vaste stoffen, zodat de Pumpfix F ook voor fecaliënhoudend afvalwater geschikt is. Ze kan ook keldertrappen tot 5 m² afwateren.

De Pumpfix F is in twee varianten verkrijgbaar: voor inbouw in een vrijliggende afvalwaterleiding en voor vloerinbouw. De laatste variant is met een zwarte of betegelbare afdekking verkrijgbaar.

Terugstuwpompinstallatie Pumpfix F voor vloerinbouw

Pumpfix F terugslagpompsysteem voor installatie in de blootliggende afvalwaterleiding

Toepassingen
Functioneel principe
Video
Voordelen
Artikeloverzicht

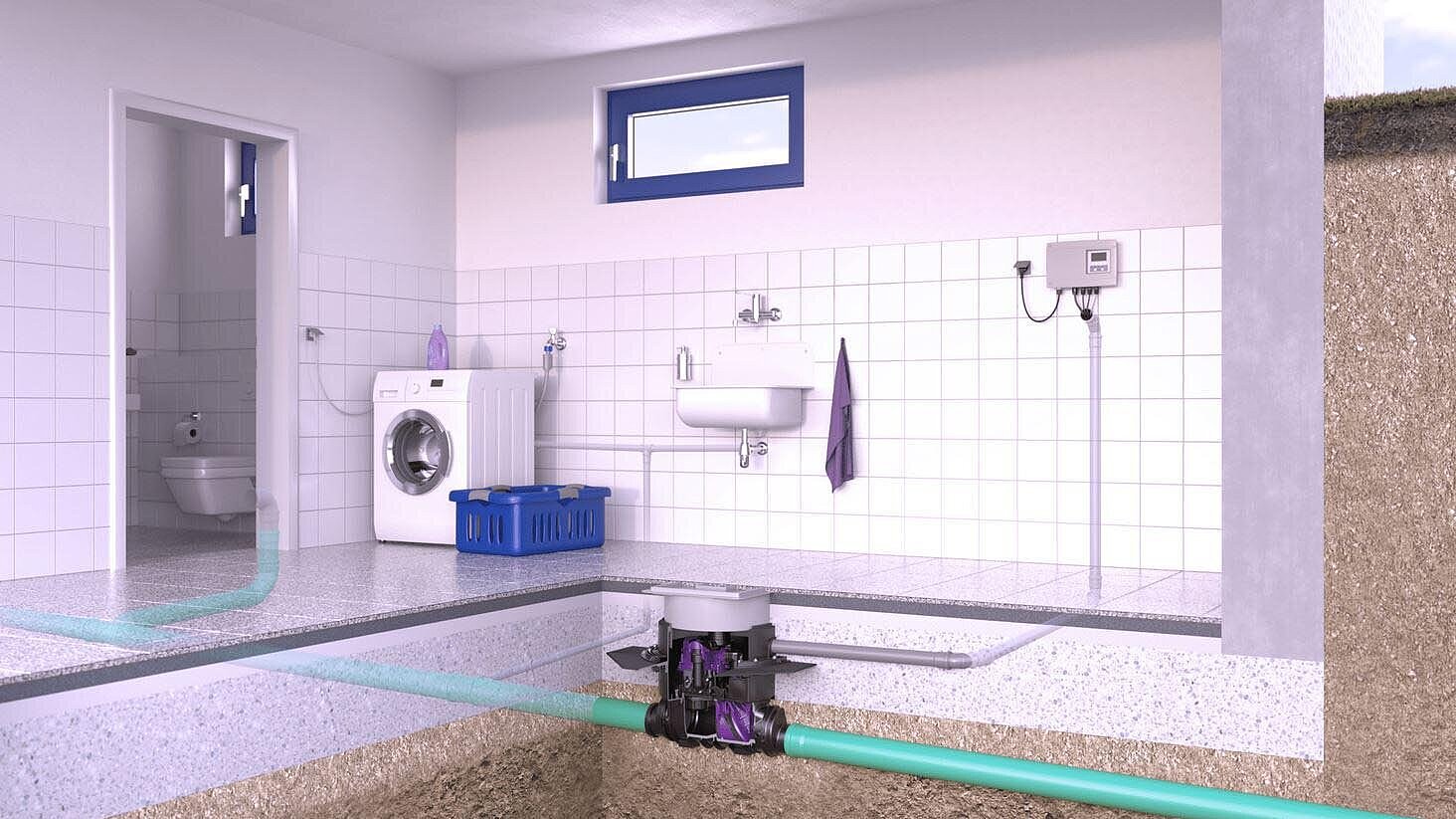

Als de terugstuwinstallatie Pumpfix F in de vloerplaat wordt ingebouwd, kan voor een zwarte of een betegelbare afdekking worden gekozen.

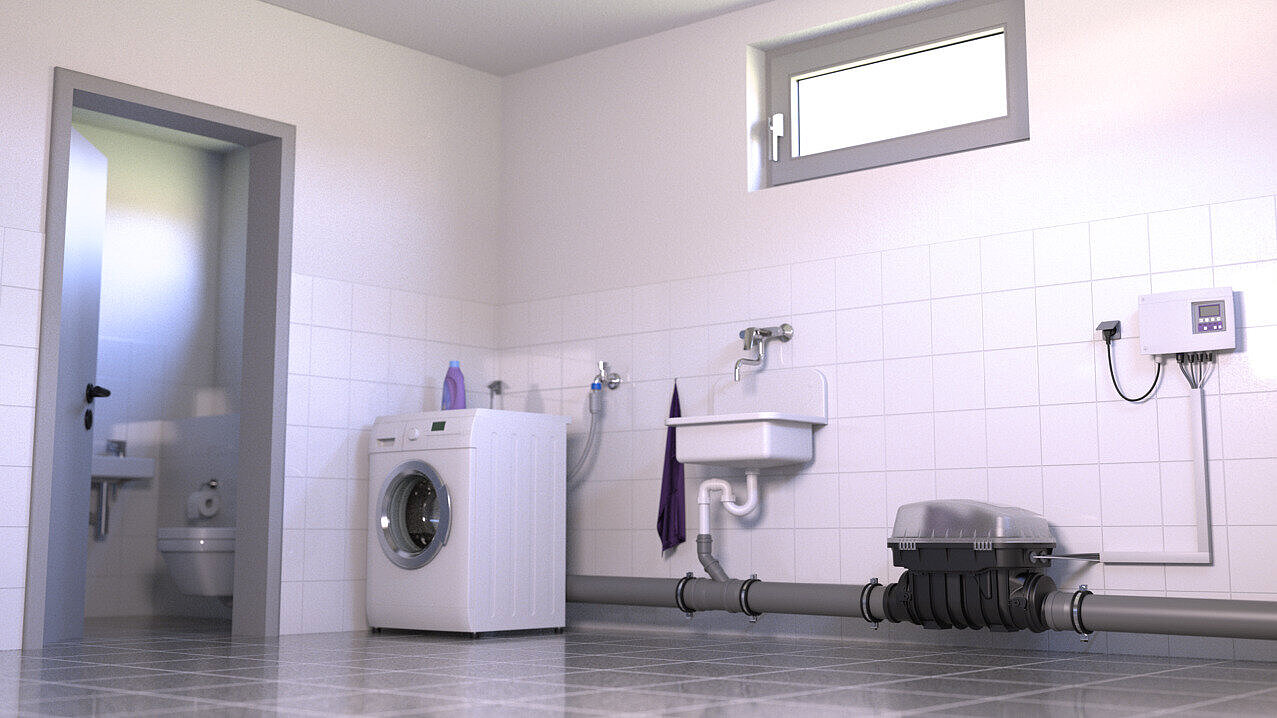

Als de buis vrij ligt, wordt de terugstuwinstallatie in de loop van de buis geïnstalleerd.

Toepassingen

De terugstuwpompinstallatie Pumpfix F is in verschillende varianten verkrijgbaar, zowel voor inbouw in een vrijliggende riolering als om onzichtbaar in een vloerplaat te worden geïnstalleerd. In het tweede geval heeft de installatie een geïntegreerde vloerafvoer. Hoe dat er precies uit kunt zien, ziet u in de volgende voorbeelden:

Werkingsprincipe

De Pumpfix F is de enige terugstuwbeveiliging met een hybride werking: bij normaal bedrijf gebruikt zij het natuurlijke verval naar het riool. Als er terugstuw plaatsvindt, wordt de pomp automatisch ingeschakeld, zodat ook tegen de terugstuwdruk in kan worden afgewaterd.

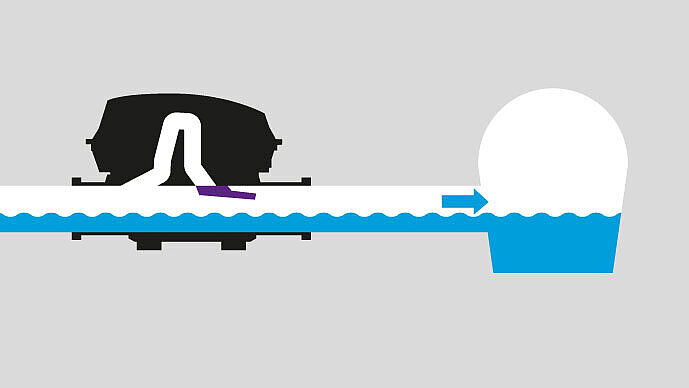

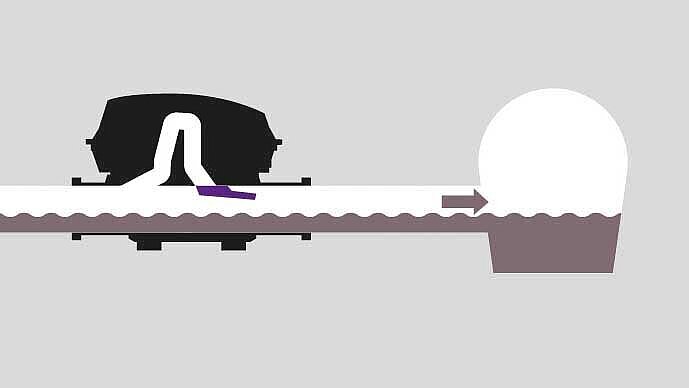

Normaal bedrijf

Het afvalwater loopt via het natuurlijke verval naar het riool.

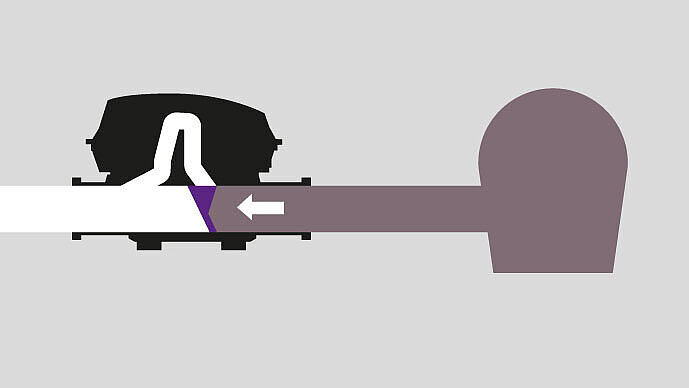

Illustratie van de werking van de terugstuwpompinstallatie Pumpfix F: 2. terugstuw

Terugstuwbeveiliging

De terugstuwklep is gesloten.

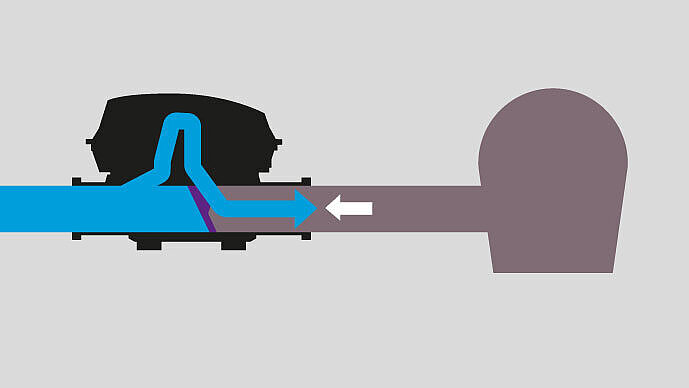

Afvoer

Afvalwaterafvoer tijdens de terugstuwfase.

Inbouwset voor de vloerplaat

De terugstuwbeveiliging is beschikbaar voor vloerinbouw en kan met een verlengstuk met centrale flens en elastomeer-afsluitbaan ook in waterdicht beton worden ingebouwd. De geïntegreerde afvoerfunctie zorgt dat aangevoerd oppervlaktewater, bijvoorbeeld bij een leidingbreuk, ondanks terugstuw het riool in wordt gepompt.

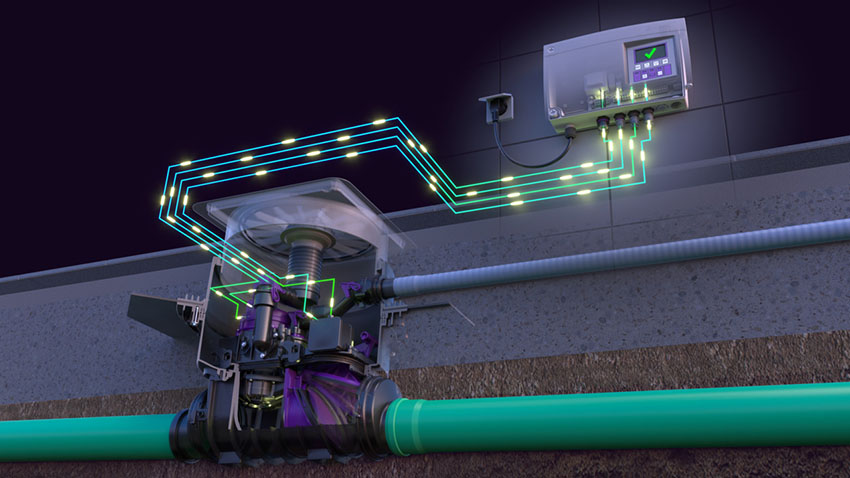

Zelfdiagnosesysteem

De installatie beschikt over een aansluitklare Comfort-besturingskast met zelfdiagnosesysteem ZDS, een scherm voor het weergeven van de bedrijfstoestand en onderhoudsinstructies, en een aansluitoptie voor een gebouwbeheersysteem. Hij kan zonder hulp van een elektricien worden aangesloten.

Simpelweg radondicht

Bescherming tegen straling

Het radioactieve edelgas radon is een natuurlijk element dat bijna overal in de aardkorst voorkomt. Maar als het zich in een afgesloten ruimte in een hoge concentratie ophoopt, kan het een gevaar voor de menselijke gezondheid vormen: radon geldt als risicofactor voor longkanker. De Pumpfix F voor vloerinbouw helpt voorkomen dat dit gevaar voor de gezondheid gebouwen binnendringt. De terugstuwbeveiliging is getest en gecertificeerd radondicht.
