Terugstuwpompinst. Pumpfix F
DN 150, Vloerplaat, zwart

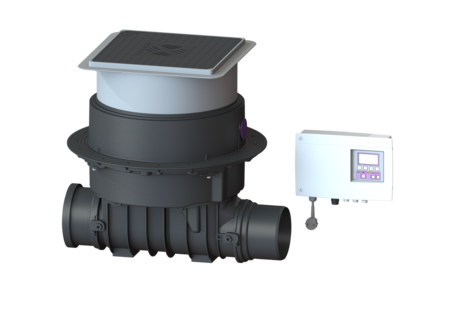

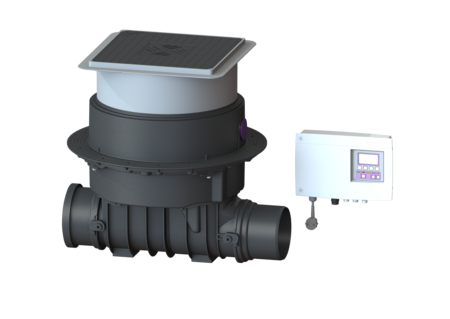

KESSEL Terugstuwpompinst. Pumpfix F, afvalwater Fecaliënhoudend afvalwater, met een onderdompelbare SPZ 1000 pomp, DN 150, soort afdekking Afdekplaat met sleufrooster, vergrendeling Lock & Lift, niveauregistratie Optische sonde
- Terugstuwpompinstallatie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
- Kan flexibel worden ingebouwd; voor vloerinbouw zijn verschillende afdekkingen met afvoerfunctie beschikbaar
- Geluidsarm en energiebesparend
| Artikel nr. | 24150S |
|---|---|
| GTIN | 4026092046562 |
| Korting groep | 30 |
Terugstuwpompinst. Pumpfix F DN 150, Vloerplaat, zwart
De hoogwaardige terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. De buis is standaard geopend. Bij terugstuw wordt het motorische afsluitsysteem automatisch gesloten. Tijdens de terugstuwfase verzorgt de pomp met geïntegreerd snijwerk de afwatering. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-388 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Stankslot: Multistop Afmetingen Netto gewicht: 28 kg Bruto gewicht: 33,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 656 mm Breedte: 590 mm Lengte verpakking: 290 mm Breedte verpakking: 196 mm Hoogte verpakking: 102 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Afdekplaat met sleufrooster Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Type aansluitleiding motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Type aansluitleiding sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Show |
 | Activatiecode voor potentiaalvrij contact | 80077 | Show |
 | Kabeltoebehoren Verlengstuk voor sonde | 80889 | Show |
 | Kabeltoebehoren Verlengstuk voor motor | 80890 | Show |
 | Kabeltoebehoren Verlenging voor pomp | 80891 | Show |
 | verlengstuk H: 200 mm | 83070 | Show |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Show |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Show |
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Vergrendelbaar deksel Toevoerkant | 28054 | Show |
 | Vergrendelbaar deksel Uitloopkant | 28056 | Show |
 | Ontluchting met actiefkoolfilter | 28060 | Show |
 | Actiefkoolfilter 5 stuks | 28061 | Show |
 | Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 | 28071 | Show |
 | Messenvervangset KTP 1000 / SPZ 1000 | 28075 | Show |
 | Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m | 28351 | Show |
 | Eenhandssluiting voor terugslagklep | 680018 | Show |
 | Batterij 9V-batterij | 680034 | Show |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Show |
 | Perskoppeling met terugslagklep | 680104 | Show |
 | Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Show |
 | Afvoeraansluiting DN 70, met afdichting | 680215 | Show |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Show |
 | Afdichtingsset Pumpfix, Ecolift | 70319 | Show |
 | Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Show |
 | Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Show |
 | Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Show |
 | Vervangingsset optische sonde 5m-kabel | 80888 | Show |
 | Adapter Set optische sonde | 80892 | Show |
 | Afdekplaat 366 x 366 mm met vlakke afvoer, Multistop zwart | 830046 | Show |
 | Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Show |
 | Spie DN 150, met afdichting | 83083 | Show |
 | Mof DN 150, met afdichting | 83087 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Approval | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Nominale wijdte (DN) (nennweite): 150
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- TÜV testteken (pruefzeichen):
ID 1111241793
- Inbouwsituatie (einbausituation):
vloerinbouw
- Soort afdekking (abdeckungsart): Afdekplaat met sleufrooster
- Lengte (laenge): 656 mm
- Breedte (breite): 590 mm
