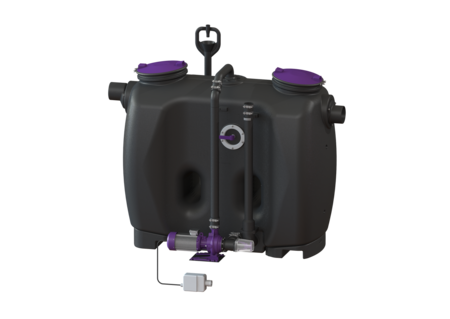

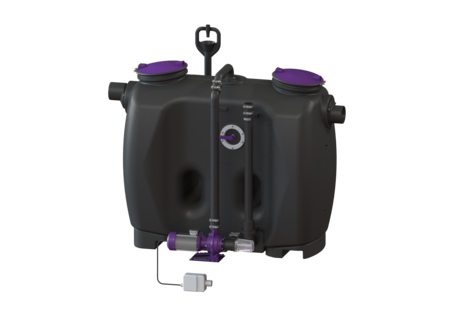

Vetafscheider EasyClean free
NG 7, Mix, Kijkglas
KESSEL Vetafscheider EasyClean free, lediging Mix, nominale grootte 7,00, besturingskast, vrije opstelling, soort lediging handmatig reinigingssysteem, nee, kijkglas
- De stromingsrichting kan worden gewijzigd door middel van zelfdichtende verwisselbare moffen (NS 2 - NS 10)
- Eenvoudige bediening
- Onderhoudsarm systeem
Artikel nr. | 93007.31/DS |
---|---|
GTIN | 4026092068885 |
Korting groep | 60 |
Vetafscheider EasyClean free NG 7, Mix, Kijkglas
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging wordt uitgevoerd via een externe pomp, die door een afsluiter van het reservoir kan worden gescheiden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. Voor een manuele stankvrije lediging is een zuigleidingaansluiting voorzien. Garantie op het materiaal PE 20 jaar. Uitvoering Afsluitvoorziening: ja Afvoervariant: Mix Schredder-mix-systeem: ja Slibemmer: ja Nominale grootte (NG): 7,00 SonicControl: nee Zuigleiding: Ledigingsaansluiting Vulvoorziening conform DIN 1988: ja Soort lediging: handmatig reinigingssysteem Watertoevoer: 1 schroefventiel 1" Draagvermogen (DIN 19901): F3 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004 Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 194 kg Bruto gewicht: 224 kg Opsteloppervlak lengte: 2147 mm Opsteloppervlak breedte: 1108 mm Opsteloppervlak hoogte: 1892 mm Inbrengmaat lengte: 1910 mm Breedte inbrengmaat: 940 mm Hooge inbrengmaat: 1678 mm Lengte verpakking: 2200 mm Breedte verpakking: 1150 mm Hoogte verpakking: 1700 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1185 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1255 mm Nominale afvoerdiameter (DN): 160 mm Nominale afvoerdiameter (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, HT-buis conform DIN 19560, PP of AS Onderhoudsopening: 420 mm Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Afvalwaterinhoud Afscheiderinhoud: 650 l Totaal volume: 1350 l Inhoud slibvang: 700 l Volume vetopslag: 280 l Loopband Pomp: SPF 300 KE 2.0 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,87 Beschermingsklasse pomp: IP 55 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: ja Vereiste zekering (RCD): 30 mA Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Monsternamevoorziening DN 150, Type München | 915862-M | Bekijk | |
Monsternamevoorziening DN 150, Type NBG | 915862-NBG | Bekijk | |
Monsternamevoorziening DN 100/150, Onder-uitloop | 915870 | Bekijk | |
Monsternamevoorziening DN 100/150, Zij-uitloop | 915871 | Bekijk | |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
Laagdiktemeter SonicControl, voor vetafscheiders | 917821 | Bekijk | |
Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk | |
Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk | |
Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting DN 150 | 680003 | Bekijk | |
Slangklem d: 110 mm | 680126 | Bekijk | |
Afdichting DN 200 | 680128 | Bekijk | |
Schroef 10x3, A2 | 680164 | Bekijk | |
Motorbeveiligingsstekker CEE, 4 – 6,3 A | 680328 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 680329 | Bekijk | |
Verbindingsslang DN 100, l: 100 mm | 680434 | Bekijk | |
Toevoeraansluiting voor vetafscheiders NG 7 – 10 | 680436 | Bekijk | |
Uitloopaansluiting voor vetafscheiders NG 7 – 10 | 680438 | Bekijk | |
Toevoer-/uitstroomprofiel voor vetafscheiders NG 2 – 10 | 680439 | Bekijk | |
Verbindingsslang met slangklemmen, DN 100, l: 100 mm | 680554 | Bekijk | |
Verbindingsslang met slangklemmen, DN 75, l: 100 mm | 680555 | Bekijk | |
Kijkglas voor vetafscheider EasyClean | 913109 | Bekijk | |
Deksel d: 420 mm, vanaf 04/2004 | 916904 | Bekijk | |
Spansluiting voor deksel 420 mm, tot 04-2004 | 917004 | Bekijk | |
Afdichting voor deksel d: 420 mm | 917204 | Bekijk | |
Radiaal schoepenwiel met snijplaat en wervelinrichting,3,0 kW | 917854 | Bekijk | |
Snijplaat voor pomp 3,0 kW | 917855 | Bekijk | |
Vervangingspomp SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Materiaal (material): PE
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Zuigleiding (entsorgungseinrichtung): Ledigingsaansluiting
- Inbouwsituatie (einbausituation): vrije opstelling
- CE-aanduiding (ce_kennzeichnung): ja
- Schredder-mix-systeem (schredder_mix_system): ja
- Nominale grootte (NG) (nenngroesse): 7
- Vulvoorziening conform DIN 1988 (fuelleinrichtung): ja
- Opsteloppervlak breedte (aufstellflaeche_breite): 1.108 mm
- Opsteloppervlak lengte (aufstellflaeche_laenge): 2.147 mm
- Besturingskast (schaltgeraet): ja
