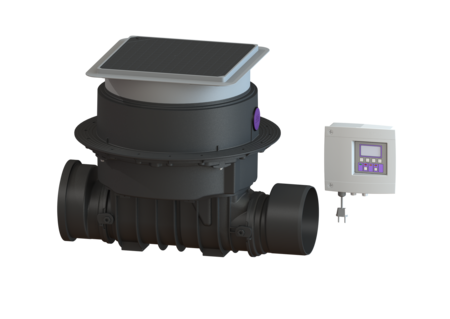

Terugstuwautomaat Staufix FKA
DN 200, Vloerplaat, zwart
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F.
- Veilig motorisch afsluitsysteem met optische sonde
- Snel en eenvoudig onderhoud zonder gereedschap
- Verkrijgbaar als complete of modulaire set
Artikel nr. | 84200S |
---|---|
GTIN | 4026092046432 |
Korting groep | 30 |
Terugstuwautomaat Staufix FKA DN 200, Vloerplaat, zwart
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) motorische terugstuwkleppen: 1 mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse pomp: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 16,5 kg Bruto gewicht: 22 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm In hoogte verstelbaar: telescopisch opzetstuk Breedte: 590 mm Lengte: 720 mm breedte verpakking: 615 mm hoogte verpakking: 550 mm lengte verpakking: 785 mm Reservoir/basiselement Systeem: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling deksel: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Dichtheid: spatwaterdicht Besturing Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse sonde: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Max. toegestane schakelfrequentie: Comfort aansluiting op GBS, GA: ja
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Externe signaalgever | 20162 | Bekijk | |
Activatiecode voor potentiaalvrij contact | 80077 | Bekijk | |
Ombouwset Pumpfix F, vloerinbouw | 80098 | Bekijk | |
Kabelverlengset voor sonde | 80889 | Bekijk | |
Kabelverlengset voor motor 10m | 80890 | Bekijk | |
Kabelverlengset voor pomp 10m | 80891 | Bekijk | |
verlengstuk H: 200 mm | 83070 | Bekijk | |
Verlengstuk met flens en contra-flens | 83073 | Bekijk | |
verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Batterij 9V-batterij | 680034 | Bekijk | |
Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk | |
Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Staufix trechter met afdichting | 70214 | Bekijk | |
70318 | Bekijk | ||
80016 | Bekijk | ||
80017 | Bekijk | ||
80038 | Bekijk | ||
80039 | Bekijk | ||
80041 | Bekijk | ||
Besturingskast Comfort 230V, Staufix FKA | 80071 | Bekijk | |
Aandrijfmotor Staufix FKA (KSM 140) 5m | 80076 | Bekijk | |
Onderdelenset optische sonde | 80888 | Bekijk | |
Montageset voor optische sonde | 80892 | Bekijk | |
Afdekking oppervl.waterbest. zwart | 830050 | Bekijk | |
Opzetstuk System 400 | 830065 | Bekijk | |
Afneembare spieeinden Premium Ø200 | 83084 | Bekijk | |
Afneembare Premium moffen Ø200 | 83088 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 200
- Besturingskast (schaltgeraet): Comfort
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Soort afdekking (abdeckungsart): Afdekplaat
- Lengte (laenge): 720 mm
- Breedte (breite): 590 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 3
