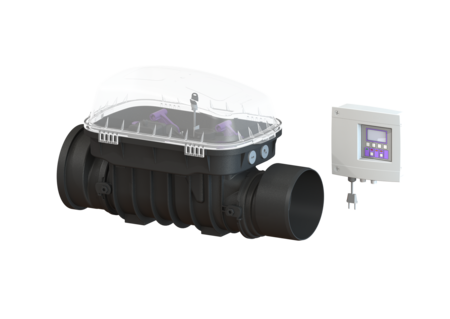

Terugstuwautomaat Staufix FKA

DN 200, vrijliggend

PDF productgegevensblad

De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F.

  • Veilig motorisch afsluitsysteem met optische sonde
  • Snel en eenvoudig onderhoud zonder gereedschap
  • Verkrijgbaar als complete of modulaire set
Artikel nr. 84200
GTIN 4026092046364
Korting groep 6

Terugstuwautomaat Staufix FKA DN 200, vrijliggend
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Soort afvalwater: fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Uitvoering: Noodvergrendeling: ja Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 3 Aantal mechanische terugstuwkleppen: 1 Aantal gemotoriseerde terugstuwkleppen: 1 Algemene karakteristieken: Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Kleur: zwart Norm: EN 13564 Afmetingen: Lengte: 720 mm Breedte: 350 mm Hoogte: 422 mm Basiselement: Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken: Soort afdekking: Beschermkap Afdekkingsmateriaal: Kunststof Afdekking kleur: transparant Lengte: 542 mm Breedte: 350 mm Hoogte: 165 mm Vergrendeling: Klemsluiting Afschot: 9 mm Kabellengte: 5 m Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Beschermingsklasse sonde: IP 68 (3 m/48 h) Besturing: Besturingskast: Comfort Bedrijfsspanning: 230 V Netfrequentie: 50 Hz Zelfdiagnosesysteem (SDS): ja Batterijbuffer: ja Meerregelige displayweergave: ja Logboekfunctie: ja USB-interface: ja GSM-interface: ja Potentiaalvrij contact: optioneel Beschermingsklasse besturingskast: IP 54 Kabellengte besturingskast: 1,4 m Soort niveauregeling: optisch Instrument niveauregeling: optische sonde Alarmgever: optische sonde

Installatie video

  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Extern alarm Leiding van 20 m, 2 x 0,75 mm² 20162
Activatiecode voor potentiaalvrij contact 80077
Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vrijliggend 80097
Kabelverlengset voor sonde 80889
Kabelverlengset voor motor 10m 80890
Kabelverlengset voor pomp 10m 80891
  Titel Artikel nr.
Batterij 9V-batterij 680034
Inschuifgedeelte voor motorische en mechanische klep 680101
Staufix trechter met afdichting 70214
(70318) 70318
(80016) 80016
(80017) 80017
(80038) 80038
(80039) 80039
(80041) 80041
Staufix FKA besturingskast Comfort 80071
Aandrijfmotor Staufix FKA (KSM 140) 5m 80076
Onderdelenset optische sonde 80888
Beschermende afdekking FKA / Pumpfix 83031
Staufix tussenstuk 83032
Afneembare spieeinden Premium Ø200 83084
Afneembare Premium moffen Ø200 83088
  • Inbouwsituatie (ATTR-1): vrijliggende riolering
  • land van herkomst (ATTR-322): DE
  • Nominale wijdte (DN) (ATTR-118): 200
  • Aanwijzing nominale wijdte (ATTR-118B): Hydrauliek conform DN 150
  • Uitwendige diameter (DA) (ATTR-147): 200
  • Netto gewicht (ATTR-A3A): 8  KGM
  • Bruto gewicht (ATTR-A3B): 13,5  KGM
  • Afleveringstoestand (ATTR-189): Klaar voor installatie
  • elektrische aansluiting aanwezig (ATTR-256): ja
  • soort bedrijfsspanning (ATTR-288): wisselspanning (AC)
  • maximale tolerantie bedrijfsspanning (+) (ATTR-273): 10  PROZ
  • minimale tolerantie bedrijfsspanning (-) (ATTR-274): 10  PROZ
  • aansluiting op GBS, GA (ATTR-257): ja
  • Lengte (ATTR-A6A): 720  MMT
  • Breedte (ATTR-A6B): 350  MMT
  • Hoogte (ATTR-A6C): 422  MMT
  • volume (ATTR-320): 0,1  MTQ
  • lengte verpakking (ATTR-325): 719,5  MMT
  • breedte verpakking (ATTR-326): 350  MMT
  • hoogte verpakking (ATTR-327): 421,7  MMT
  • afmetingen (ATTR-323): 719,5X350X421,7MM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Noodvergrendeling (ATTR-153): ja
  • Uitvoering aansluiting (ATTR-233): inclusief spie en mof
  • Besturingskast (ATTR-S2): Comfort
  • Zelfdiagnosesysteem (SDS) (ATTR-S5): ja
  • Batterijbuffer (ATTR-S6): ja
  • Meerregelige displayweergave (ATTR-S7): ja
  • Logboekfunctie (ATTR-S8): ja
  • USB-interface (ATTR-S9): ja
  • GSM-interface (ATTR-S10): ja
  • Potentiaalvrij contact (ATTR-S11): optioneel
  • Kabellengte besturingskast (ATTR-S12): 1,4  MTR
  • Bedrijfsspanning (ATTR-S13): 230  VLT
  • Netfrequentie (ATTR-S14): 50  HTZ
  • Beschermingsklasse besturingskast (ATTR-S4): IP 54
  • Alarmgever (ATTR-S1): optische sonde
  • Soort niveauregeling (ATTR-7A): optisch
  • Instrument niveauregeling (ATTR-7B): optische sonde
  • Soort afdekking (ATTR-A21): Beschermkap
  • Afdekking kleur (ATTR-A2A): transparant
  • Vergrendeling (ATTR-A2D): Klemsluiting
  • Afdekkingsmateriaal (ATTR-A2E): Kunststof
  • Lengte (ATTR-A2M): 542  MMT
  • Breedte (ATTR-A2N): 350  MMT
  • Hoogte (ATTR-A2P): 165  MMT
  • Beschermingsklasse motor (ATTR-174): IP 68 (3 m/48 h)
  • Type motor (ATTR-120B): KSM 140
  • Norm (ATTR-9): EN 13564
  • CE-aanduiding (ATTR-A5B): ja
  • Terugstuwbeveiliging (ATTR-151): Type 3
  • Aantal mechanische terugstuwkleppen (ATTR-154): 1
  • Aantal gemotoriseerde terugstuwkleppen (ATTR-3A): 1
  • Externe bewaking (ATTR-A8): LGA
  • Kabellengte (ATTR-190): 5  MTR
  • prestatieverklaring (DOP) (ATTR-292): 009-006
  • zekeringsstrategie (ATTR-311): centrale zekering
  • Soort afvalwater (ATTR-6): fecaliënhoudend afvalwater
  • positie t.o.v. de riolering (ATTR-309): verval naar de riolering
  • functie bij terugstuw (ATTR-312): beschermt bij terugstuw
  • Beschermingsklasse sonde (ATTR-175): IP 68 (3 m/48 h)
  • Kleur (ATTR-102): zwart
  • Afschot (ATTR-176): 9  MMT
  • Fabricaat (M-ATTR-001): KESSEL
  • Productgroep (M-ATTR-002): Terugstuwbeveiligingen
  • Soort product (M-ATTR-003): Terugstuwautomaat
  • Productserie (M-ATTR-004): Staufix
  • Productnaam (M-ATTR-005): Staufix FKA
