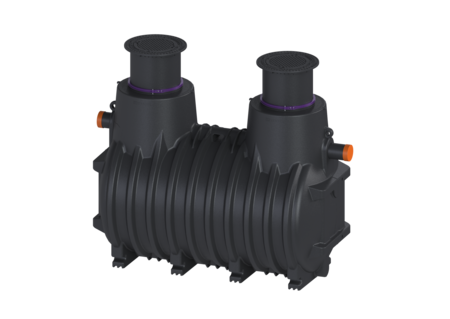

Coalescentieafscheider EasyOil

NG 6, Klasse I, 5800 l, D, Toev./uit. PE

PDF productgegevensblad

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie en is uitgerust met een uitneembaar coalescentiefilter. Het verzamelreservoir van duurzaam bestendig kunststof (PE) beschikt over een geïntegreerde slibvang en automatische afsluitvoorziening. Twee regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE.

Artikel nr. 99706.80DEX
Korting groep 60

Coalescentieafscheider EasyOil NG 6, Klasse I, 5800 l, D, Toev./uit. PE
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie en is uitgerust met een uitneembaar coalescentiefilter. Het verzamelreservoir van duurzaam bestendig kunststof (PE) beschikt over een geïntegreerde slibvang en automatische afsluitvoorziening. Twee regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering: Soort lediging: handmatig met zuigslang Coalescentiefilter: ja Nominale grootte (NG): 6 draagvermogen (DIN 19901): E4 Afscheiderklasse: I Afmetingen: Lengte max.: 3.460 mm Inbrengmaat lengte: 3.110 mm Breedte inbrengmaat: 1.760 mm T-TEÜ: 180 mm DEC: 700 - 1.500 mm Oversteek: 130 mm Reservoir: Nominale toevoer (DN): 200 Nominale toevoerdiameter (DA): 200 mm Nominale afvoerdiameter (DN): 200 Nominale afvoerdiameter (DN): 200 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1.630 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1.600 mm Inbouwdiepte: 870 - 1.250 mm Grondwaterdichtheid vanaf bodem: 1.810 mm Dagmaat toegang (LW): 600 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Afdekkingskarakteristieken: Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: D 400 (EN 124) Lengte: 680 mm Breedte: 680 mm Hoogte: 50 mm Dichtheid: geur- en spatwaterdicht Vergrendeling: onvergrendeld Afvalwaterinhoud: Totaal volume: 5.800 l Inhoud slibvang: 5.000 l Volume opslag lichte vloeistoffen: 470 l Besturing: Besturingskast: nee
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
  • Afscheiderklasse (ATTR-240): I
  • land van herkomst (ATTR-322): DE
  • Totaal volume (ATTR-209): 5.800  LTR
  • Volume opslag lichte vloeistoffen (ATTR-210): 470  LTR
  • Oversteek (ATTR-215): 130  MMT
  • Netto gewicht (ATTR-A3A): 655  KGM
  • Inbouwdiepte (ATTR-B2_VB): 870  MMT
  • Inhoud slibvang (ATTR-206): 5.000  LTR
  • Nominale grootte (NG) (ATTR-197): 6
  • Soort lediging (ATTR-199): handmatig met zuigslang
  • Coalescentiefilter (ATTR-205): ja
  • draagvermogen (DIN 19901) (ATTR-305): E4
  • Inbrengmaat lengte (ATTR-217): 3.110  MMT
  • Breedte inbrengmaat (ATTR-218): 1.760  MMT
  • Lengte max. (ATTR-216): 3.460  MMT
  • T-TEÜ (ATTR-212): 180  MMT
  • DEC (ATTR-213_VB): 700  MMT
  • volume (ATTR-320): 12,4  MTQ
  • lengte verpakking (ATTR-325): 3.060  MMT
  • breedte verpakking (ATTR-326): 1.760  MMT
  • hoogte verpakking (ATTR-327): 2.300  MMT
  • afmetingen (ATTR-323): 340X180X250CM / 90X90X145 CM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Besturingskast (ATTR-S2): nee
  • Dagmaat toegang (LW) (ATTR-B13): 600  MMT
  • Aansluiting toe-/afvoerspie (ATTR-B14B): PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS
  • Nominale toevoer (DN) (ATTR-B1CA): 200  MMT
  • Nominale toevoerdiameter (DA) (ATTR-B1CB): 200  MMT
  • Afstand onderkant toevoerbuis tot reservoirbodem (ATTR-B1D): 1.630  MMT
  • Nominale afvoerdiameter (DN) (ATTR-B15CA): 200
  • Nominale afvoerdiameter (DN) (ATTR-B15CB): 200
  • Afstand onderkant afvoerbuis tot reservoirbodem (ATTR-B15D): 1.600  MMT
  • Grondwaterdichtheid vanaf bodem (ATTR-B12): 1.810  MMT
  • Soort afdekking (ATTR-A21): Afdekplaat
  • Afdekking kleur (ATTR-A2A): zwart
  • Belastingsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheid (ATTR-A2C): geur- en spatwaterdicht
  • Vergrendeling (ATTR-A2D): onvergrendeld
  • Afdekkingsmateriaal (ATTR-A2E): Gietijzer
  • Lengte (ATTR-A2M): 680  MMT
  • Breedte (ATTR-A2N): 680  MMT
  • Hoogte (ATTR-A2P): 50  MMT
  • Bruto gewicht (ATTR-A3B): 670  KGM
