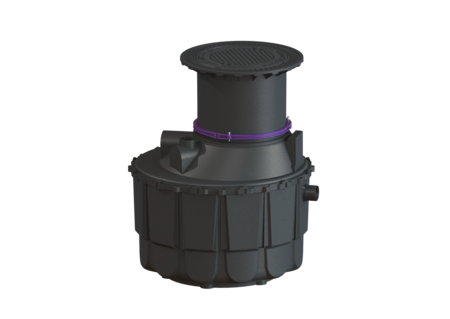

Olie-/benzineafscheider EasyOil
ground, LW 1000, NG 1,5, Klasse II, D

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd.
- Duurzame dichtheid tot aan maaiveld
- Bestand tegen en geschikt voor E10 en biodiesel (FAME) tot een gehalte van 100%
- Optioneel met terugstuwbeveiliging conform DIN 13564
Artikel nr. | 99601.041D |
---|---|
GTIN | 4026092030998 |
Korting groep | 60 |
Olie-/benzineafscheider EasyOil ground, LW 1000, NG 1,5, Klasse II, D
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd. Inbouwsituatie: aardinbouw Uitvoering: Soort lediging: handmatig met zuigslang Coalescentiefilter: nee Nominale grootte (NG): 1,5 draagvermogen (DIN 19901): E4 Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afscheiderklasse: II Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Algemene karakteristieken: Materiaal: PE Afmetingen: Inbrengmaat lengte: 1.425 mm Breedte inbrengmaat: 1.300 mm Oversteek: 70 mm Reservoir: Nominale toevoer (DN): 100 Nominale toevoerdiameter (DA): 110 mm Nominale afvoerdiameter (DN): 100 Nominale afvoerdiameter (DN): 110 mm Afstand onderkant toevoerbuis tot reservoirbodem: 630 mm Afstand onderkant afvoerbuis tot reservoirbodem: 583 mm Inbouwdiepte: 570 - 995 mm Dagmaat reservoir (LW): 1.000 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS In hoogte verstelbaar: telescopisch opzetstuk, 5 graden kantelbaar Afdekkingskarakteristieken: Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: D 400 (EN 124) Lengte: 680 mm Breedte: 680 mm Hoogte: 50 mm Dichtheid: geur- en spatwaterdicht Vergrendeling: onvergrendeld Afvalwaterinhoud: Totaal volume: 580 l Inhoud slibvang: 360 l Volume opslag lichte vloeistoffen: 110 l Besturing: Besturingskast: nee
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Monsternameschacht LW 1000, DN 100, Klasse D | 9151010D | Bekijk |
![]() | verlengstuk Systeem 400, H: 600 mm, kan worden ingekort | 915402 | Bekijk |
![]() | Monsternameschacht Type München, DN 100, Klasse D | 915761/120D-1000 | Bekijk |
![]() | Monsternameschacht DN 100, met Staufix SWA, Klasse D | 915761/120D-SWA | Bekijk |
![]() | Monsternameschacht LW 400, DN 100/150, Klasse D | 915880D | Bekijk |
![]() | Monsternameschacht d: 450 mm, DN 100, Klasse D | 915881D | Bekijk |
![]() | verlengstuk d: 600 mm, Verhoging 500 mm | 917460 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
![]() | Afdichting voor opzetstuk LW 600 | 680277 | Bekijk |
![]() | Afdekplaat Klasse B, gietijzer, niet-vergrendeld | 680321 | Bekijk |
![]() | Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk |
![]() | Uitstroomprofiel voor olie-/benzineafscheiders NG 1,5 | 680333 | Bekijk |
![]() | Adapter Plaat met aansluiting | 680334 | Bekijk |
![]() | Afdichting voor afvoeraansluitingen | 680335 | Bekijk |
Catalogus pagina | |
---|---|
Handleidingen | |
Cad gegevens | |
Verklaring van prestatie |
- Afscheiderklasse (ATTR-240): II
- land van herkomst (ATTR-322): DE
- Totaal volume (ATTR-209): 580 LTR
- Volume opslag lichte vloeistoffen (ATTR-210): 110 LTR
- Oversteek (ATTR-215): 70 MMT
- Netto gewicht (ATTR-A3A): 198 KGM
- Inbouwdiepte (ATTR-B2_VB): 570 MMT
- Nominale grootte (NG) (ATTR-197): 1,5
- Soort lediging (ATTR-199): handmatig met zuigslang
- Coalescentiefilter (ATTR-205): nee
- draagvermogen (DIN 19901) (ATTR-305): E4
- Soort afdekking (ATTR-A21): Afdekplaat
- Afdekking kleur (ATTR-A2A): zwart
- Belastingsklasse (ATTR-A2B): D 400 (EN 124)
- Dichtheid (ATTR-A2C): geur- en spatwaterdicht
- Vergrendeling (ATTR-A2D): onvergrendeld
- Afdekkingsmateriaal (ATTR-A2E): Gietijzer
- Lengte (ATTR-A2M): 680 MMT
- Breedte (ATTR-A2N): 680 MMT
- Hoogte (ATTR-A2P): 50 MMT
- Inhoud slibvang (ATTR-206): 360 LTR
- Inbrengmaat lengte (ATTR-217): 1.425 MMT
- Breedte inbrengmaat (ATTR-218): 1.300 MMT
- volume (ATTR-320): 3,5 MTQ
- lengte verpakking (ATTR-325): 2.270 MMT
- breedte verpakking (ATTR-326): 1.300 MMT
- hoogte verpakking (ATTR-327): 1.200 MMT
- afmetingen (ATTR-323): 1300X1300X1240/900X900X750MM
- aantal verpakkingseenheden (ATTR-321): 1
- Dagmaat reservoir (LW) (ATTR-B14): 1.000 MMT
- Aansluiting toe-/afvoerspie (ATTR-B14B): PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS
- Nominale toevoer (DN) (ATTR-B1CA): 100 MMT
- Nominale toevoerdiameter (DA) (ATTR-B1CB): 110 MMT
- Afstand onderkant toevoerbuis tot reservoirbodem (ATTR-B1D): 630 MMT
- Nominale afvoerdiameter (DN) (ATTR-B15CA): 100
- Nominale afvoerdiameter (DN) (ATTR-B15CB): 110
- Afstand onderkant afvoerbuis tot reservoirbodem (ATTR-B15D): 583 MMT
- Besturingskast (ATTR-S2): nee
- Bruto gewicht (ATTR-A3B): 216 KGM
- Aanwijzing voor het gebruik/de installatie (ATTR-236): Vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen.
- prestatieverklaring (DOP) (ATTR-292): 009-016
- Inbouwsituatie (ATTR-1):
aardinbouw
- Materiaal (ATTR-101):
PE
- In hoogte verstelbaar (ATTR-177): telescopisch opzetstuk, 5 graden kantelbaar
- Afleveringstoestand (ATTR-189): Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten)
- Toepassingsspectrum voor lichte vloeistoffen (ATTR-248): van 0,85 tot 0,95 g/cm3
- Fabricaat (M-ATTR-001): KESSEL
- Productgroep (M-ATTR-002): Afscheidertechniek
- Soort product (M-ATTR-003): Olie-/benzineafscheider
- Productserie (M-ATTR-004): EasyOil
- Productnaam (M-ATTR-005): EasyOil ground
