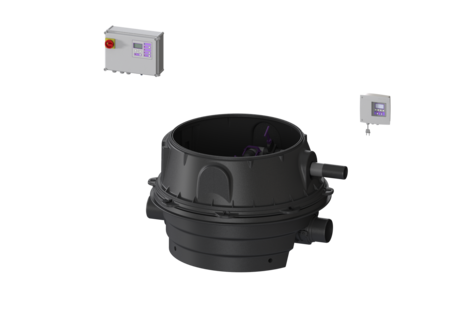

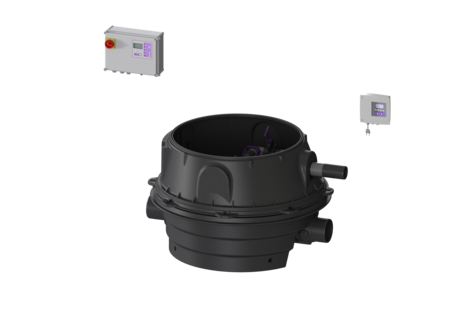

Terugstuwpompinst. Ecolift XL

Mono, 2 mot. kleppen, SPF3000-S3, conus

KESSEL Terugstuwpompinst. Ecolift XL, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, aardinbouw, Enkele eenheid, met een onderdompelbare SPF 3000 pomp, alarm met optische sonde, besturingskast Comfort Plus met redundantie, variant met laagste inbouwhoogte

  • Afvalwaterafvoer zonder onderbreking, zelfs bij stroomuitval, zolang er geen terugstuwing is
  • gering pompgebruik
  • minimale geluidsproductie
Artikel nr. 8741050
GTIN 4026092070598
Korting groep 60

Terugstuwpompinst. Ecolift XL Mono, 2 mot. kleppen, SPF3000-S3, conus
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp, twee motorische afsluitsystemen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna de afsluitsystemen automatisch worden gesloten en de afvoer naar de riolering wordt afgesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater in de riolering loost. De persleiding is uitgevoerd met een gelaste PE-buis, en bij de pomp SPF 4500 ook met een drukontlastingsschacht. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Een redundante besturingskast zorgt voor extra zekerheid. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. Uitvoering Aanwijzing inbouwdiepte: variant met laagste inbouwhoogte Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 70 Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Motorische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: ÖNORM B 2501 Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 6 Toelating: Z-53.2-493 Afmetingen Netto gewicht: 114,37 kg Bruto gewicht: 136,07 kg Grondwaterdichtheid vanaf bodem: 3000 mm Afschot: 15 mm Lengte: 1379 mm Breedte: 1200 mm Hoogte: 785 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 950 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Goot: doorlopende goot Ontluchtingsaansluiting (DN): 70 Afstand onderkant afvoerbuis tot reservoirbodem: 120 mm Afstand onderkant toevoerbuis tot reservoirbodem: 135 mm Afstand bedding toevoer tot bovenkant reservoir: 645 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Nuttig volume: 20 l Reservoirvolume: 65 l Loopband Pomp: SPF 3000 Aantal pompen: 1 Gewicht, pomp: 24 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 5,4 A Lengte van pompkabel: 10 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,89 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 36 m³/h Opvoerhoogte max.: 17,5 m Toerental: 2845 U/min Vermogen P1: 3,2 kW Vermogen P2: 2,7 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Plus met redundantie Motorbeveiligingsschakelaar: ja Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,4 A
  Titel Artikel nr.
Opzetstuk met afdekplaat LW 800, klasse 3, betegelbaar 8740175 Bekijk
Opzetstuk met afdekplaat LW 800, klasse 3 met waterdichte flens 8740176 Bekijk
Opzetstuk met afdekplaat LW 800, belastingsklasse A/L15 8740177 Bekijk
Opzetstuk met afdekplaat LW 800, Kl. A/L15 met waterdichte flens 8740178 Bekijk
Opzetstuk met afdekplaat LW 800, belastingsklasse B 8740179 Bekijk
Opzetstuk Afdekplaat, hoek, LW 800, klasse D 8740180 Bekijk
Opzetstuk met afdekplaat LW 800, belastingsklasse 3 8740181 Bekijk
  Titel Artikel nr.
Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Bekijk
Inbedrijfstelling Ecolift XL 80221 Bekijk
Onderhoud Ecolift XL, Vrije opstelling 80321 Bekijk
  Titel Artikel nr.
Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
Compressorset voor het inbrengen van lucht 28048 Bekijk
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
Kabeltoebehoren 80889 Bekijk
Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
Waarschuwingslamp voor buitenkast 97715 Bekijk
Buitenkast voor inbouw besturingskasten 97716 Bekijk
Buitenkast 97723 Bekijk
Buitenkast 97724 Bekijk
  Titel Artikel nr.
Beschermingsset voor optische sonde 28706 Bekijk
Besturings. Comfort Plus 400V (2x)4-6,3A 28787 Bekijk
Besturingskast Ecolift XL redundantie 28791 Bekijk
Batterij 9V-batterij 680034 Bekijk
Afdichting voor SPF 1400 – SPF 4500 680052 Bekijk
Luchtslang Metergoed, 6x4 mm, 100 680071 Bekijk
Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
Hoogteadapter voor optische sonde Ecolift XL 680379 Bekijk
Eenhandssluiting DN 63 680380 Bekijk
Terugslagklep links, met terugslagklep 680381 Bekijk
Terugslagklep rechts, met terugslagklep 680382 Bekijk
Beschermingsbeugel voor afsluiter DN 63 680386 Bekijk
Vergrendelbaar deksel Ecolift XL Toevoerkant 680390 Bekijk
Vergrendelbaar deksel Ecolift XL Uitloopkant 680391 Bekijk
Pompflens Ecolift XL, incl. afdichting 680398 Bekijk
Pompenplaat Ecolift XL 680399 Bekijk
Luchtslang DN 63, l: 367 mm 680400 Bekijk
Persleiding met afsluiter Variant links, schuin 680401 Bekijk
Persleiding met afsluiter Variant rechts, schuin 680402 Bekijk
Steun voor afsluiter, schuin 680403 Bekijk
Afdichtingsset Ecolift XL 680418 Bekijk
Aandrijfmotor om vast te klemmen, 10m-kabel 680452 Bekijk
Vervangingsset optische sonde 10 m-kabel 680455 Bekijk
Afdekking voor pompflens, d: 220 mm 680460 Bekijk
Pompaandrijving SPF 3000 400 V, S3, 10m-kabel 680524 Bekijk
Drukbuis voor Ecolift XL, 180 mm 680827 Bekijk
80038 Bekijk
Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend en fecaliënvrij afvalwater
  • Besturingskast (schaltgeraet): Comfort Plus met redundantie
  • TÜV testteken (pruefzeichen): ID 1111241794
  • Inbouwsituatie (einbausituation): aardinbouw
  • (nennweite):
  • Pomp (pumpe): SPF 3000
  • Bedrijfsspanning (betriebsspannung): 400  V
