drukleiding

De persleiding van een afvalwaterverpompinstallatie is een leiding die dient om afvalwater of vuilwater vanuit lager gelegen gebieden, waar geen natuurlijk verval naar het riool aanwezig is, naar hoger gelegen rioleringen of rioolsystemen te pompen. Het water wordt door de pomp met behulp van druk en snelheid getransporteerd, waardoor aan de persleiding bepaalde eisen worden gesteld.

De persleiding van de afvalwateropvoerinstallatie moet via het terugstuwniveau langs de bodem van de terugstuwlus worden geleid. Er mogen geen andere aansluitingen op de drukleiding worden gemaakt; ontluchtingskleppen zijn niet toegestaan. Drukleidingen van opvoerinstallaties mogen niet worden aangesloten op afvoerpijpen, maar altijd op de geventileerde riolering of verzamelleiding. Wanneer drukleidingen in schachten uitmonden, moet worden gezorgd voor een effectieve energieomzetting, bijvoorbeeld met een drukontlastingsschacht.

Aan de drukleidingzijde achter de terugslagklep moet een afsluitklep worden aangebracht. Bij afvalwaterhefinstallaties volgens EN 12050-2 of EN 12050-3 kan, indien de drukleiding < DN 80 is, worden afgezien van de afsluitklep. Indien er geen afsluitklep in de drukleiding aanwezig is, moet de terugslagklep voorzien zijn van een ontluchtingsinrichting of moet er een andere afvoer mogelijk zijn.

Volgens de norm DIN EN 12056-4 moet de persleiding minimaal 1,5 keer de maximale pompdruk kunnen weerstaan. Toch moeten de krachten die op de leiding inwerken nauwkeurig worden gecontroleerd, aangezien andere factoren een nog sterker leidingmateriaal kunnen vereisen. Enkele van deze factoren zijn:

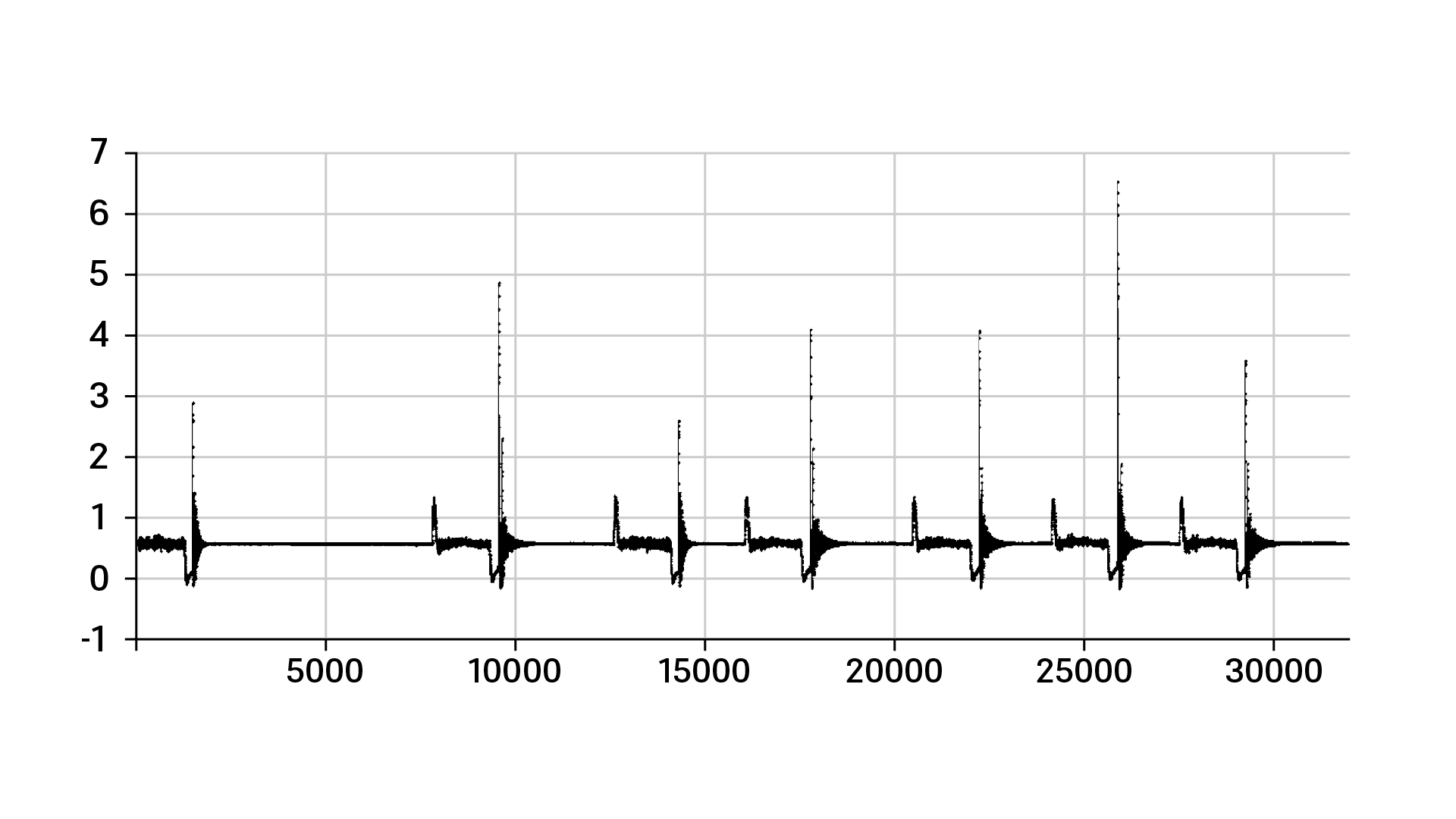

• Drukstoten 
• Grondbelasting 
• Temperatuurinvloeden 
• Test- en spoeldrukken 
• Langetermijngedrag en garantietermijnen
