Correct geïnstalleerd: uitdaging opvoerinstallatie
Essentiële onderdelen bij de installatie van een afvalwateropvoerinstallatie zijn de zogenaamde terugstuwlus ter bescherming tegen binnendringend water uit het riool en een ontluchtingsleiding voor de be- en ontluchting van de opvoerinstallatie.
Volgens DIN EN 12056-4 is de terugstuwlus het deel van de persleiding dat boven het terugstuwniveau loopt. Volgens het principe van de communicerende buizen moet het afvalwater bij een correcte hellingshoek ervoor zorgen dat het, zelfs bij terugstuw uit het riool, niet in het gebouw terechtkomt.
De juiste uitvoering van een terugstuwlus is van cruciaal belang om betrouwbare bescherming tegen Terugstuw te garanderen. Ook de volgens de norm DIN EN 12056-4 uitgevoerde be- en ontluchting is van cruciaal belang om storingen in de werking van de opvoerinstallatie of geurproblemen te voorkomen.
Een overzicht van de problematiek
In de praktijk leveren terugstuwlussen en ventilatiekanalen problemen op voor ontwerpers en aannemers bij nieuwbouw en vooral bij renovatie:
- het aantreffen van een bestaande bouwsituatie die de aanleg van een terugstuwlus of ventilatieleiding bemoeilijkt of onmogelijk maakt (bijvoorbeeld vanwege eigendomsverhoudingen, bouwkundige beperkingen, akoestiek, statica, monumentenzorg of brandveiligheid)
- Hoge bouwkosten voor doorvoeren in het plafond en stijgleidingen, evenals maatregelen voor brand- en geluidsisolatie
- Verlies van vloeroppervlak
- Moeilijkheden bij het nauwkeurig bepalen van het effectieve terugstuwniveau
- Risico op onvoldoende bescherming van het pand wanneer de terugstuwlus niet boven het terugstuwniveau wordt aangelegd
De oplossing

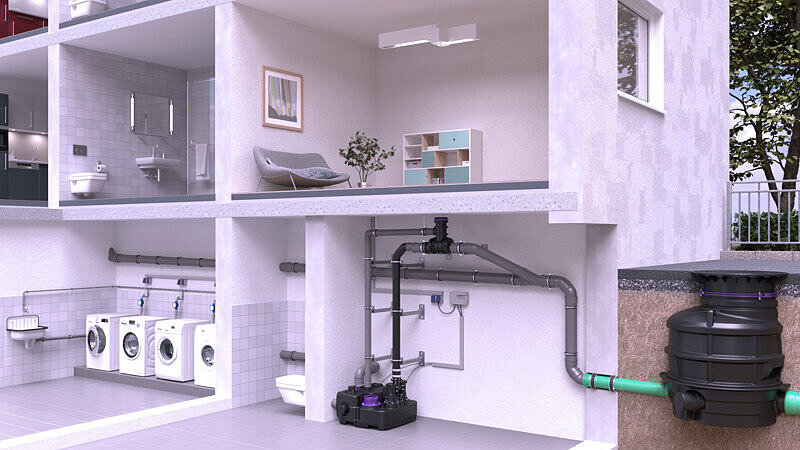

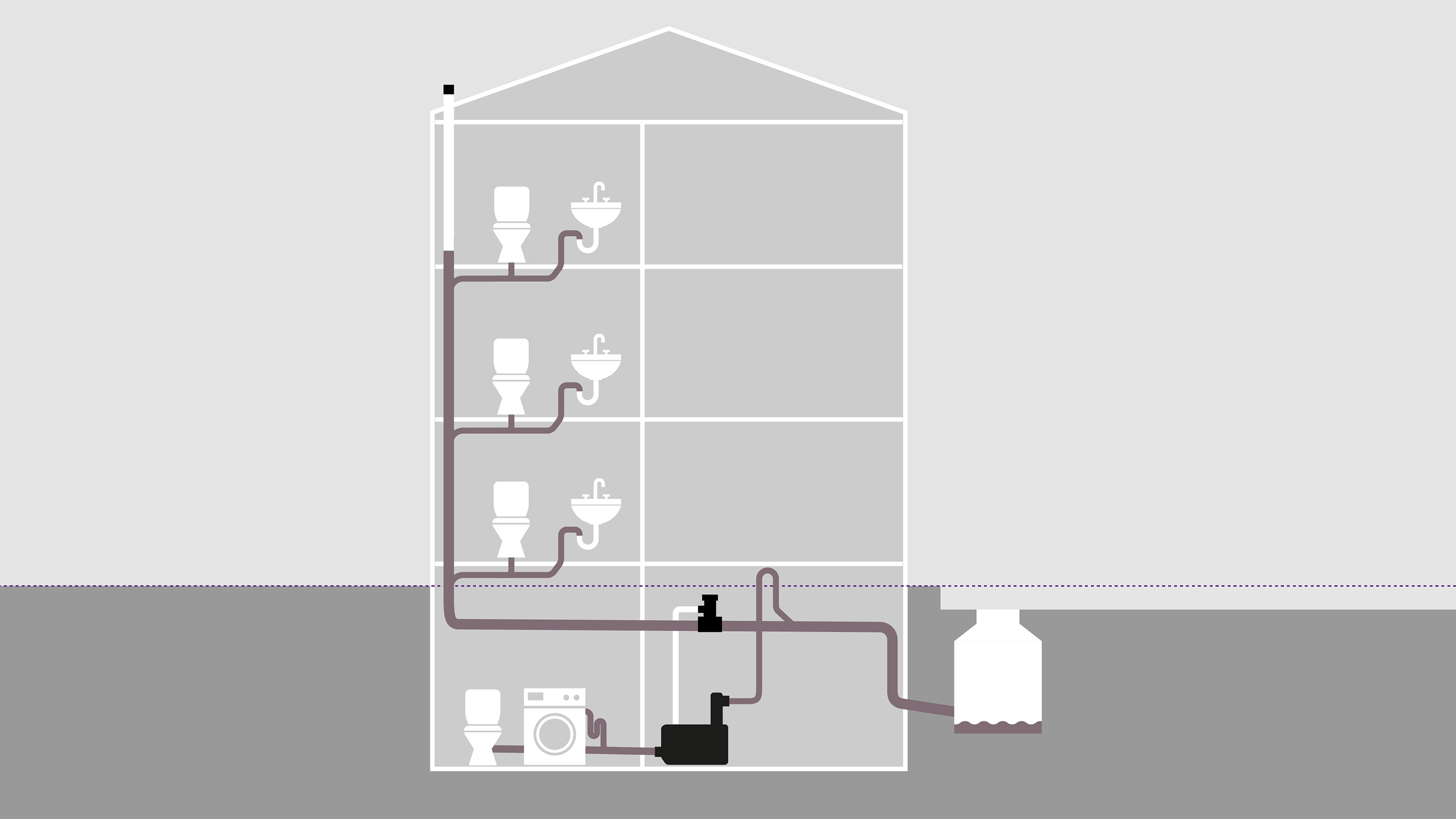

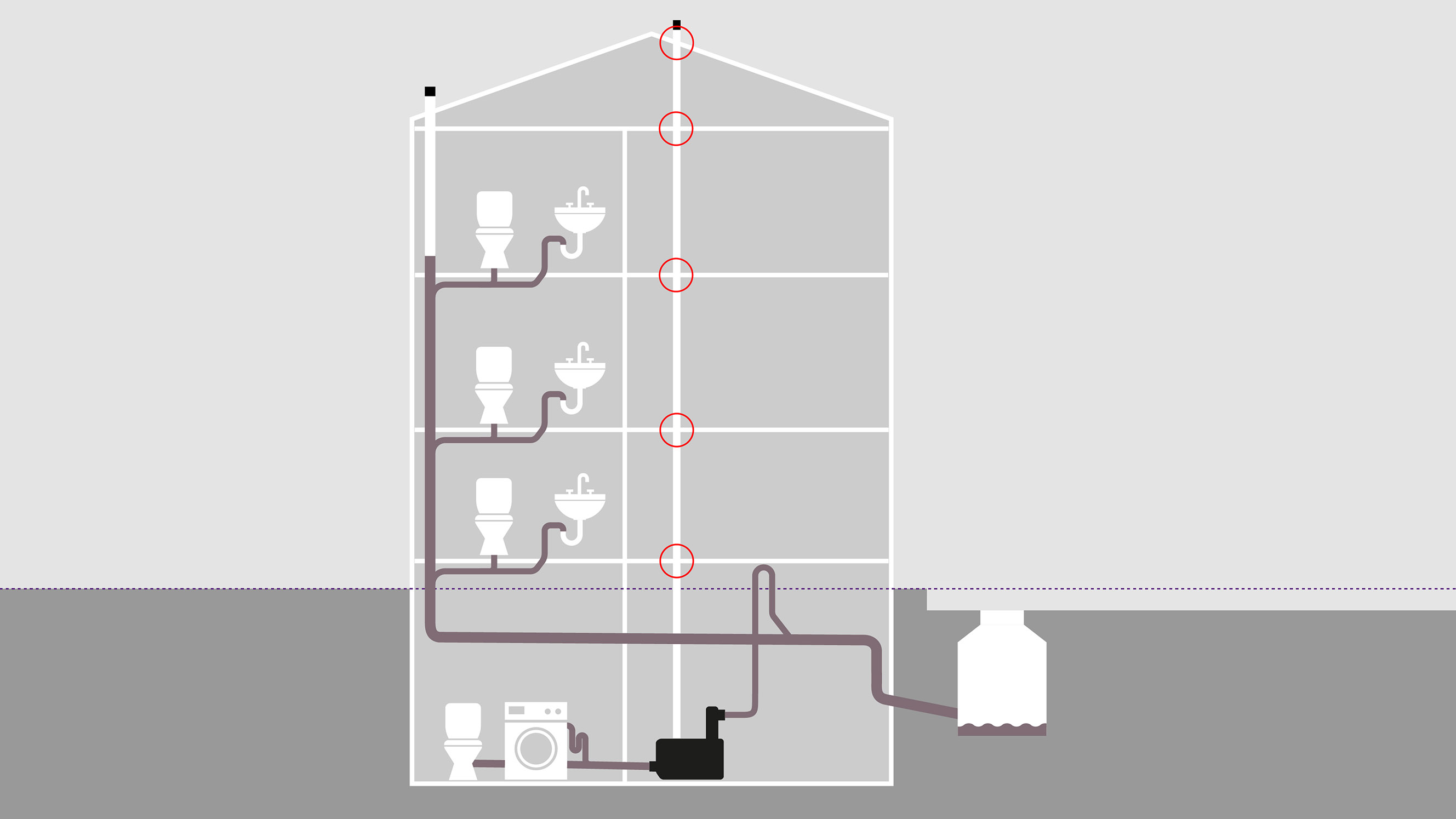

Een meergezinswoning heeft volgens de norm voor de installatie van een opvoerinstallatie voor zwartwater vijf doorvoeren in het plafond nodig (situatie 1). In plaats daarvan kan een Be- en ontluchtingsventiel CleverVent worden geïnstalleerd, dat eveneens aan de norm voldoet, maar helemaal geen doorvoeren in het plafond vereist (situatie 2). Dit betekent dat het pand ook zonder terugstuwlus tegen Terugstuw is beschermd – zonder dat er woonruimte verloren gaat. Tegelijkertijd is deze oplossing tot 70 procent goedkoper dan een ventilatiekanaal met meerdere doorvoeren in het plafond.
Een overtuigende combinatie

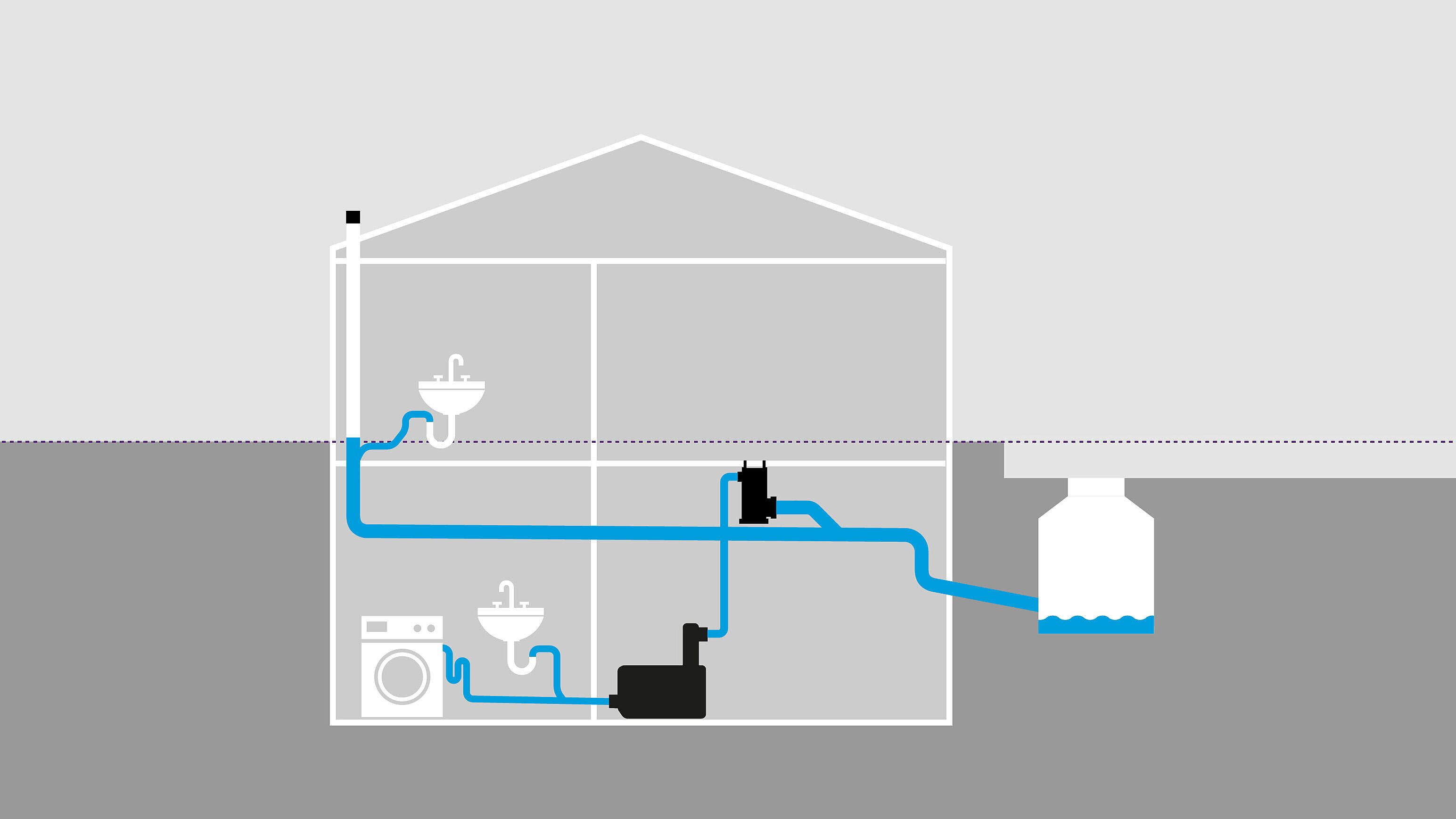

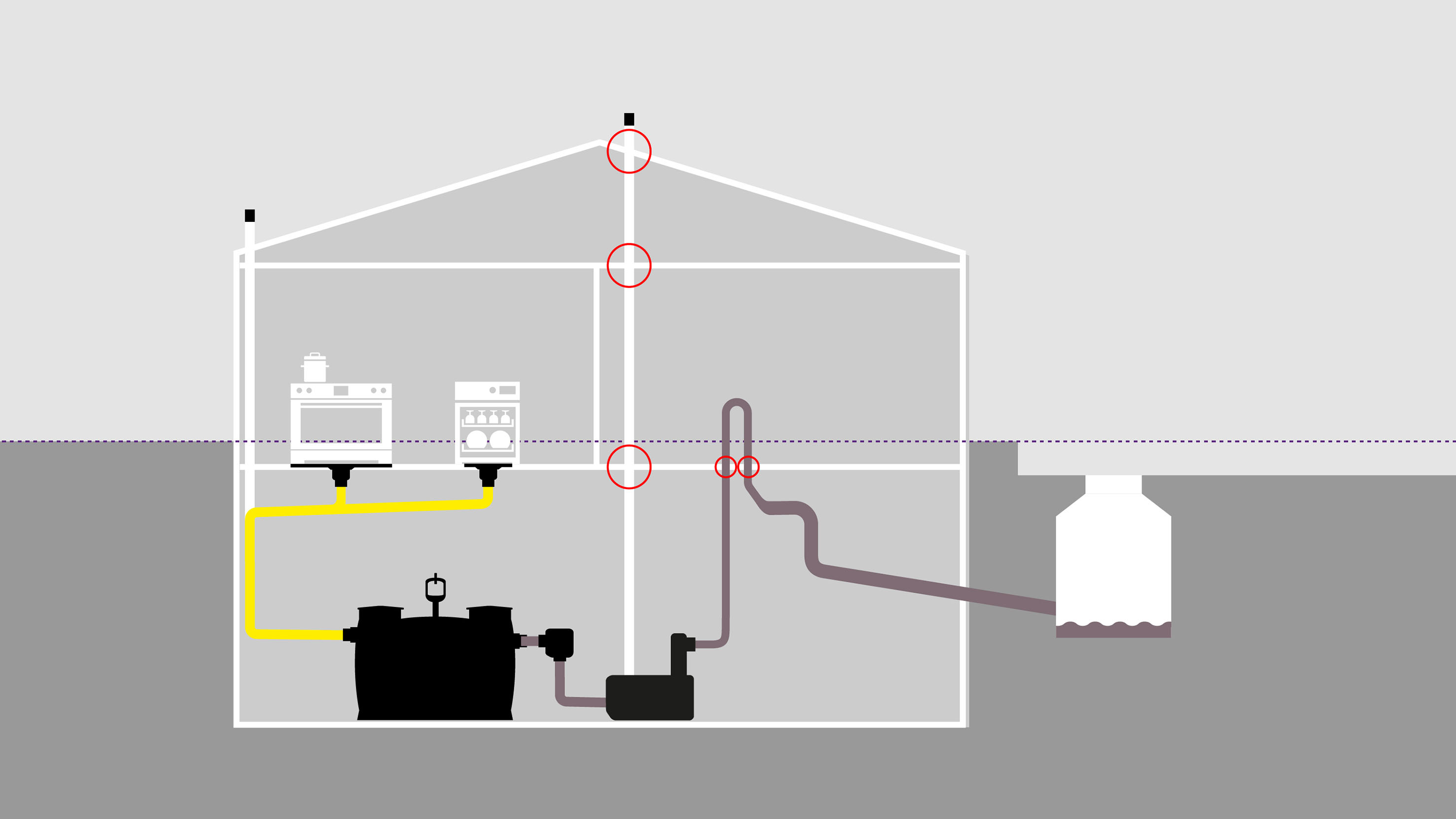

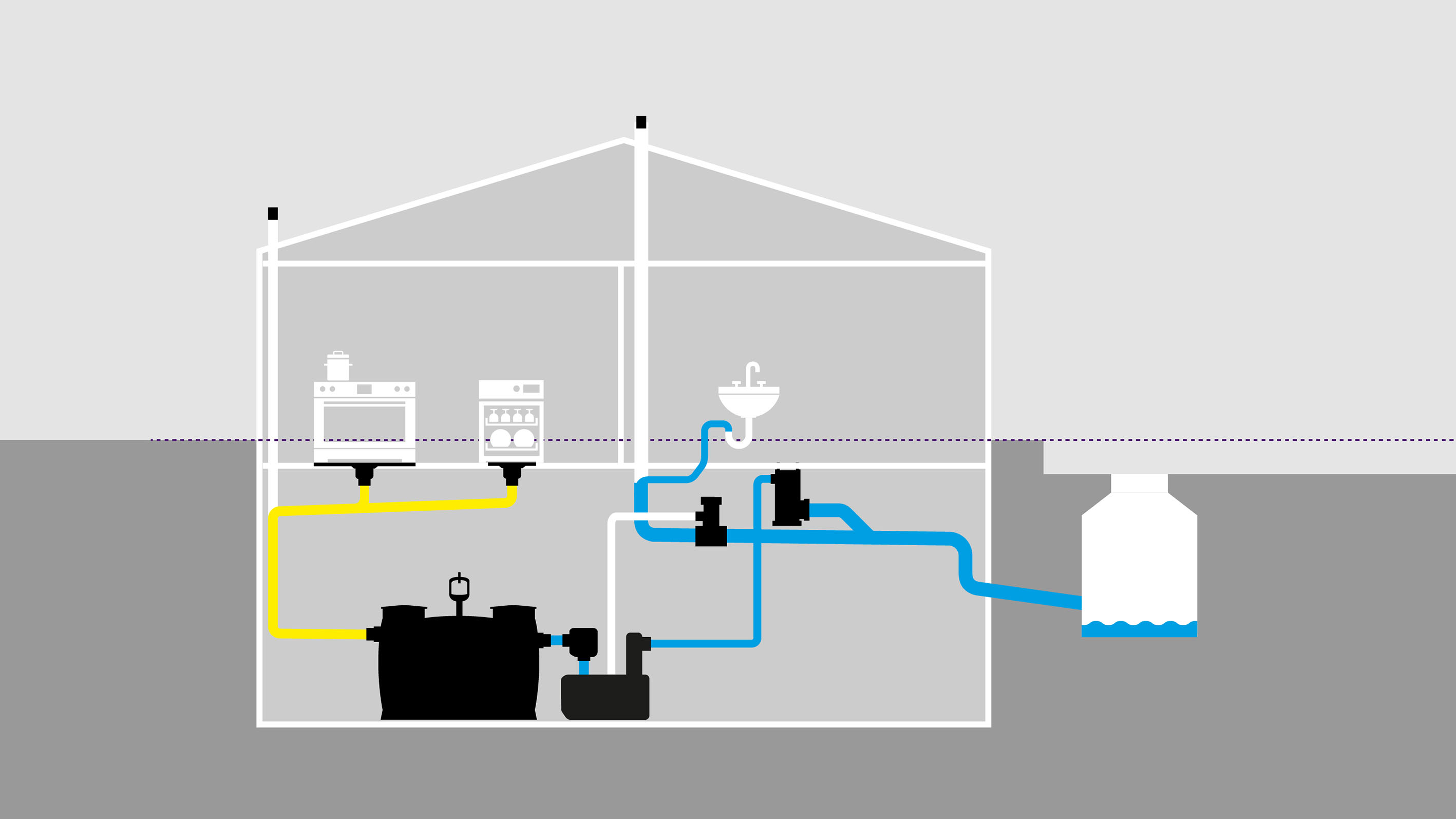

Wanneer in een horecagelegenheid een afscheider met een zwartwateropvoerinstallatie wordt geïnstalleerd, was tot nu toe een aparte ventilatieleiding en een terugstuwlus nodig (situatie 1). Hier kunnen een CleverLoop-systeemscheideren een CleverVent-be-en ontluchtingsventiel samen zorgen voor een veilige ventilatie van de opvoerinstallatie en de ontluchting van de afscheider (situatie 2). Het restaurant wordt betrouwbaar beschermd tegen Terugstuw en wint tegelijkertijd aan bedrijfsruimte.
Het werkingsprincipe

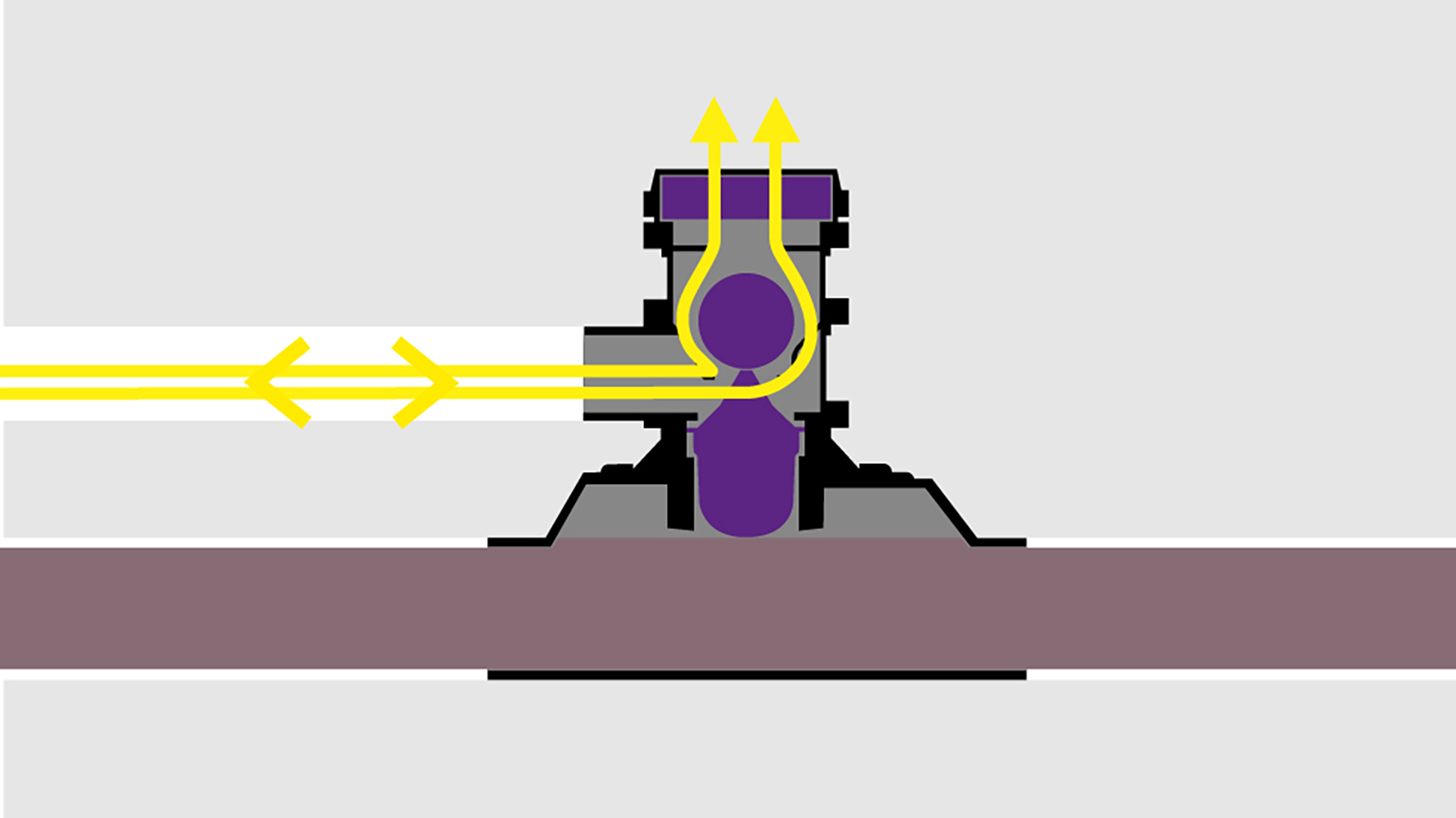

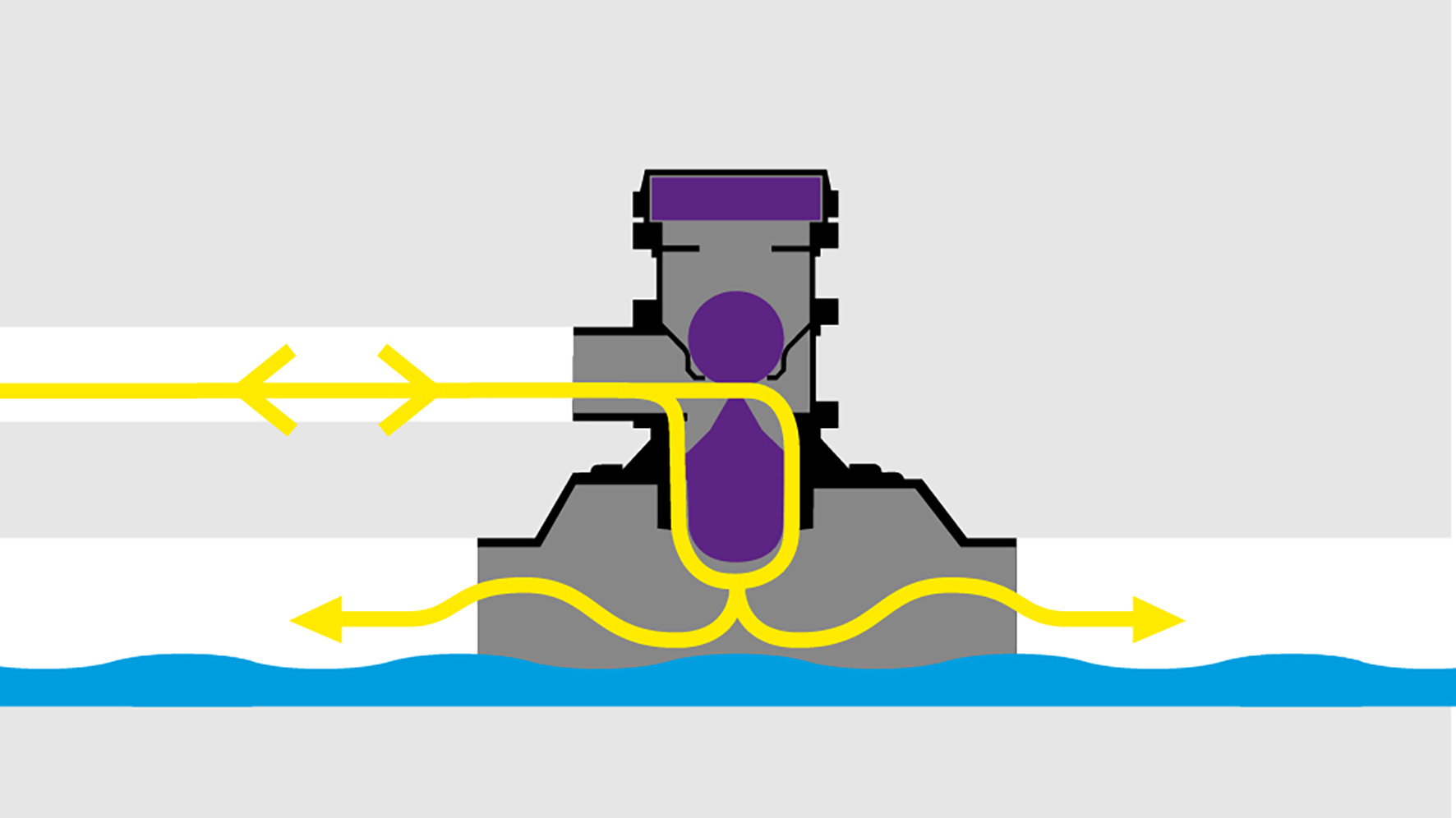

Het be- en ontluchtingsventiel CleverVent wordt in dezelfde ruimte als de opvoerinstallatie gemonteerd. Dankzij het ontwerp kan de lucht vrij circuleren. Binnenin bevindt zich bovendien een vlotter. Wanneer er een terugstroom optreedt, wordt de vlotter door het water omhoog geduwd. De kogel boven de vlotter maakt dan de weg vrij voor be- en ontluchting via het actiefkoolfilter naar de ruimte. Bij normale werking blijft het filter droog en wordt het niet gebruikt, wat de levensduur verlengt en de werking garandeert.
Het be- en ontluchtingsventiel is verkrijgbaar met moffen en spiesen in de nominale diameters DN 90, DN 100, DN 125, DN 150 en DN 200. Dankzij de modulaire opbouw is de binnenkant van de unit snel en gemakkelijk toegankelijk, waardoor eenvoudig en zonder gereedschap onderhoud mogelijk is.
Geen ventilatieleiding meer over het dak: de be- en ontluchting van de opvoerinstallatie worden aangesloten via het Be- en ontluchtingsventiel op de verzamelbuis.
Met het be- en ontluchtingsventiel is de be- en ontluchting ook onder het terugstuwniveau gewaarborgd.
Inbouwvoorbeelden voor ontwerpers
Als er een opvoerinstallatie voor afvalwater met fecaliën wordt geïnstalleerd, is een ventilatieleiding nodig. Bij traditionele oplossingen brengt dit vaak extra werk met zich mee door het maken van gaten in het plafond en het aanleggen van leidingen tot boven het dak.
Het be- en ontluchtingsventiel CleverVent biedt een innovatief alternatief. Dit wordt direct in de opstellingsruimte van de opvoerinstallatie gemonteerd en zorgt voor een vrije luchtcirculatie. Hierdoor zijn geen extra bouwwerkzaamheden nodig, wat de installatie bijzonder economisch, netjes en snel maakt.
Geschikte inbouwlocatie

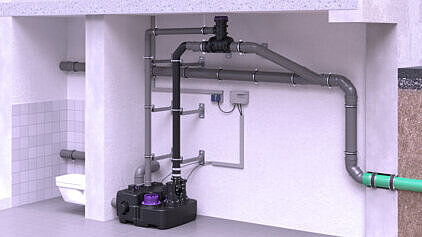

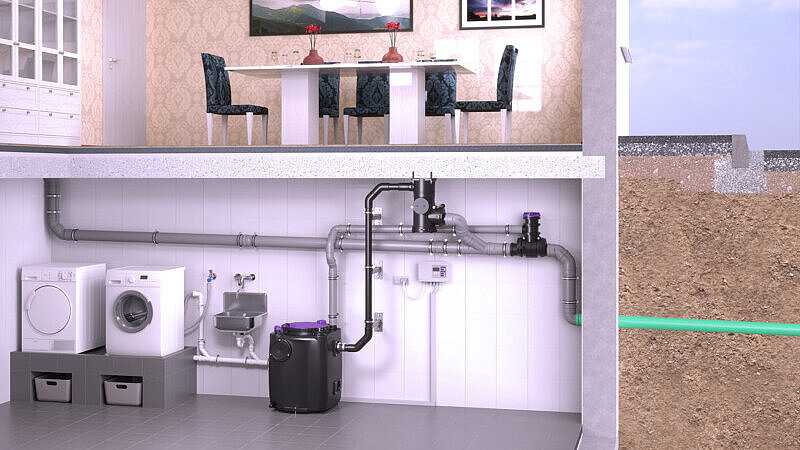

Het be- en ontluchtingsventiel CleverVent wordt gemonteerd in dezelfde ruimte waar ook de opvoerinstallatie staat – bijvoorbeeld in de kelder of in de technische ruimte. De inbouw vindt plaats direct op een vrijliggende riolering of op een afvoer met vrije waterstand (in horizontale verzamel leidingen). Aangezien bij terugstroom de ventilatie tijdelijk via het actiefkoolfilter rechtstreeks in de opstellingsruimte plaatsvindt, moet de ruimte over voldoende basisventilatie beschikken (bijv. kelderramen of een ventilatiesysteem).
De installatie is uitsluitend bedoeld voor inbouw in zichtbare leidingen. De montage vindt plaats aan dragende muren of het plafond. Deze moeten het gewicht en de optredende krachten veilig kunnen dragen en vooraf op draagkracht worden gecontroleerd.
De ventilatieaansluiting op de opvoerinstallatie is standaard ontworpen voor DN 70. De aansluiting op de open verzamelbuis kan flexibel worden uitgevoerd voor buisdiameters van DN 90 tot DN 200. Er zijn passende toebehoren in de vorm van moffen en spiesen beschikbaar.
Geluidsisolatie
Aangezien het be- en ontluchtingsventiel direct aan de muur of het plafond wordt gemonteerd, moet worden voorkomen dat trillingen en bedrijfsgeluiden als contactgeluid op het metselwerk worden overgedragen.
De bevestigings- en geluidsisolatieset bevat geluidsabsorberende pluggen, speciale stangschroeven en zogenaamde geluidsisolerende nippels en onderlegschijven. Door deze elementen wordt het apparaat mechanisch van de muur ontkoppeld, zodat bedrijfsgeluiden niet als storend gebrom in het gebouw worden overgedragen.
Door TÜV gecertificeerde veiligheid
Nieuwe productontwikkelingen vormen een aanvulling op de gangbare bouwmethoden. Met de systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent kan veilig worden voldaan aan de eisen inzake terugstroombeveiliging en ventilatie zoals vastgelegd in EN 12056, DIN 1986-100 of ÖNORM B 2501.
De systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent zijn uitgebreid getest en positief beoordeeld door erkende onderzoeksinstellingen zoals de Technische Hogeschool Esslingen, de Hogeschool Steinfurt en de Technische Universiteit Berlijn.
Bij uitgebreide typetests door TÜV Rheinland zijn de bruikbaarheid in de praktijk en de veiligheid van de producten aangetoond. De bouwtechnische goedkeuring van het Oostenrijkse Instituut voor Bouwtechniek (OIB) documenteert de geschiktheid en toepasbaarheid van beide producten, die ook het Zwitserse kwaliteitskeurmerk Qplus Swiss Quality dragen. Bovendien bevestigt de naleving van DIN SPEC 3615 de kwaliteit en veiligheid van de producten.
Deze verklaringen van externe deskundigen, in combinatie met de fabrikantverklaring van KESSEL SE + Co. KG, bewijzen daarmee de geteste veiligheid van CleverLoop en CleverVent.
