Correct geïnstalleerd: uitdaging opvoerinstallatie
Essentiële onderdelen bij de installatie van een afvalwateropvoerinstallatie zijn de zogenaamde terugstuwlus ter bescherming tegen binnendringend water uit het riool en een ontluchtingsleiding voor de be- en ontluchting van de opvoerinstallatie.
Volgens DIN EN 12056-4 is de terugstuwlus het deel van de persleiding dat boven het terugstuwniveau loopt. Volgens het principe van de communicerende buizen moet het afvalwater bij een juiste helling ervoor zorgen dat het, zelfs bij terugstuw uit het riool, niet in het gebouw terechtkomt.
De juiste uitvoering van een terugstuwlus is van cruciaal belang om een betrouwbare bescherming tegen Terugstuw te garanderen. Ook de volgens de norm DIN EN 12056-4 uitgevoerde be- en ontluchting is van cruciaal belang om storingen in de werking van de opvoerinstallatie of geurproblemen te voorkomen.
Een overzicht van de problematiek
In de praktijk leveren terugstuwlussen en ventilatiekanalen problemen op voor ontwerpers en aannemers bij nieuwbouw en vooral bij renovatie:
- het aantreffen van een bestaande bouwsituatie die de aanleg van een terugstuwlus of ventilatieleiding bemoeilijkt of onmogelijk maakt (bijvoorbeeld vanwege eigendomsverhoudingen, bouwkundige beperkingen, akoestiek, statica, monumentenzorg of brandveiligheid)
- Hoge bouwkosten voor doorvoeren in het plafond en stijgleidingen, evenals maatregelen voor brand- en geluidsisolatie
- Verlies van vloeroppervlak
- Moeilijkheden bij het nauwkeurig bepalen van het effectieve terugstuwniveau
- Risico op onvoldoende bescherming van het pand, indien de terugstuwlus niet boven het terugstuwniveau wordt aangelegd
De oplossing

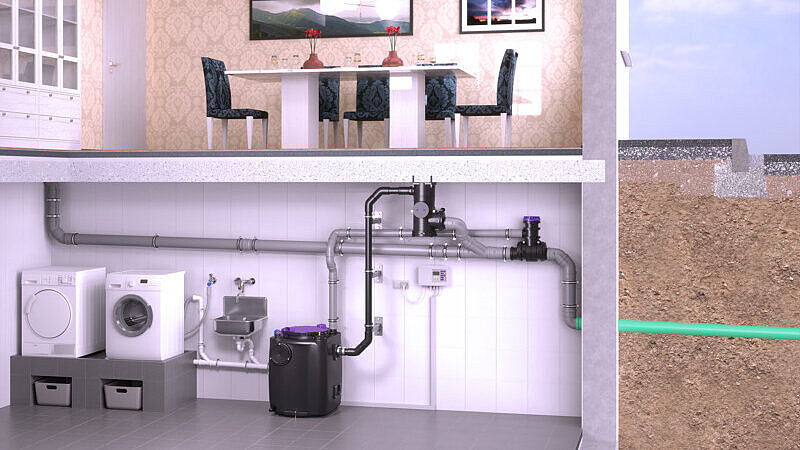

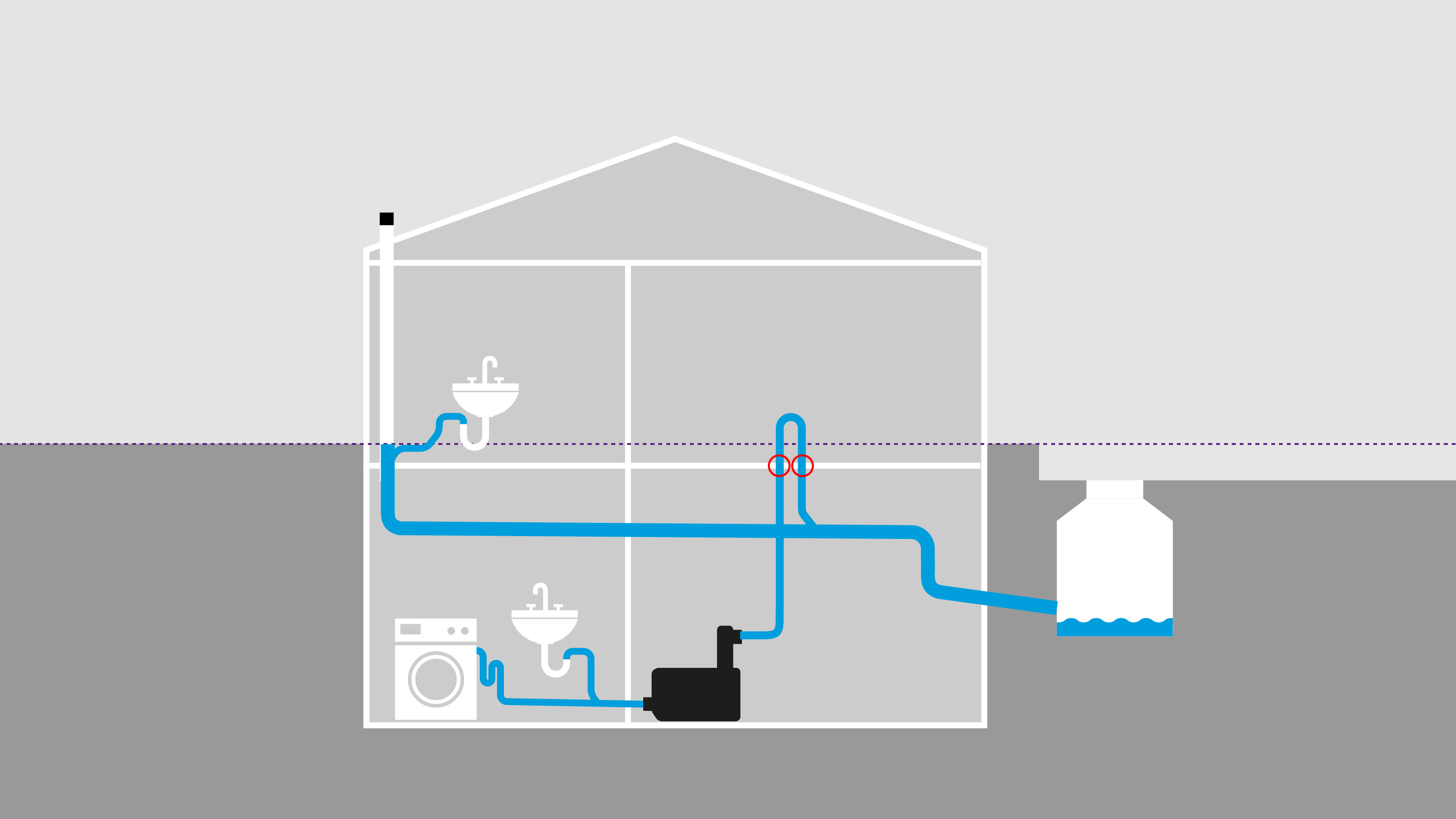

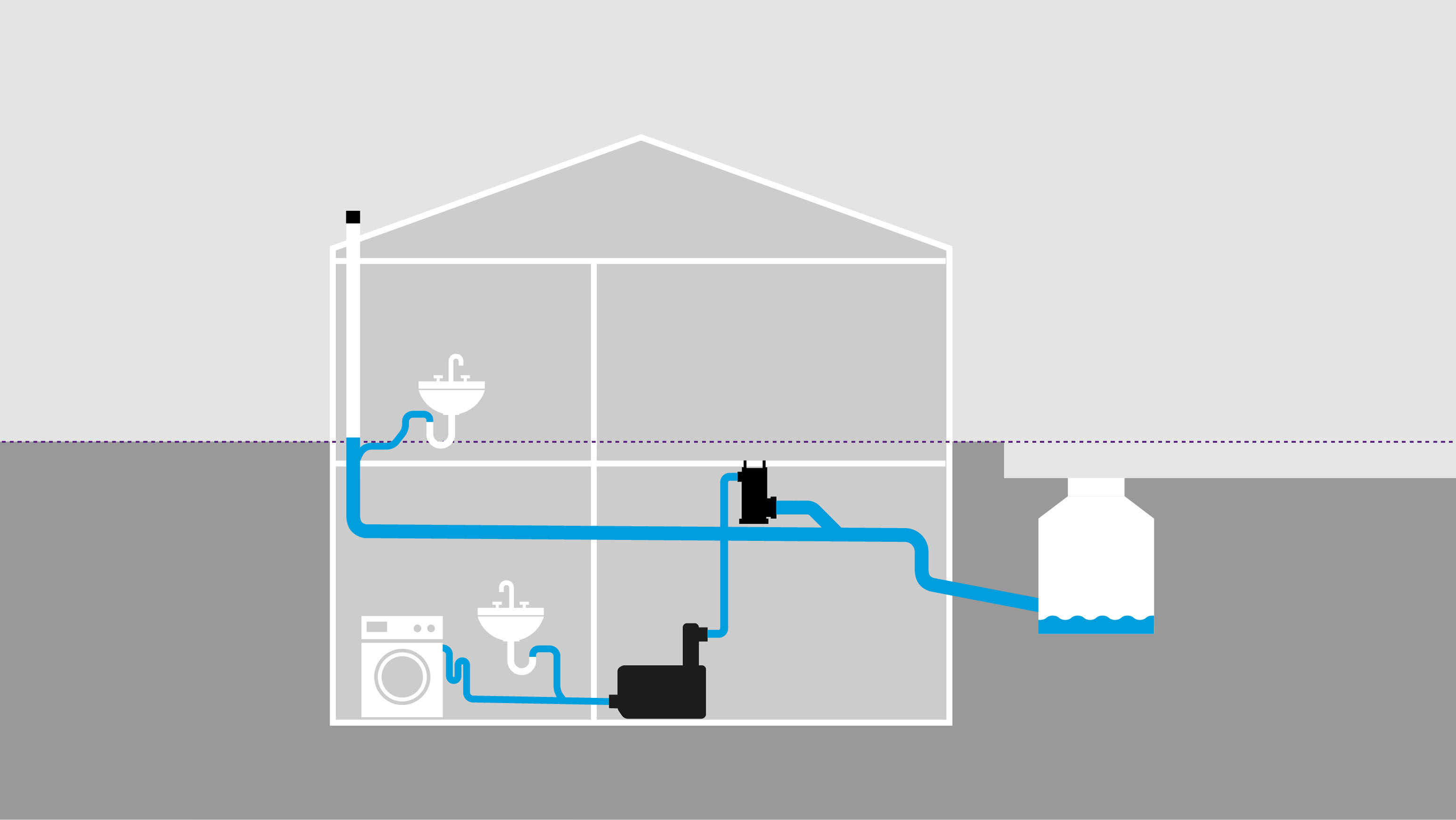

Tot nu toe was voor een eengezinswoning voor de installatie van een grijswateropvoerinstallatie met terugstuwlus volgens de norm een doorbraak in het plafond van de woonruimte nodig (situatie 1). De Systeemscheider kan onder het terugstuwniveau worden geïnstalleerd (situatie 2). Dit betekent dat het pand ook zonder terugstuwlus tegen Terugstuw is beschermd – zonder dat er woonruimte verloren gaat. Tegelijkertijd is deze oplossing tot 50 procent goedkoper dan een klassieke doorbraak in het plafond.
Het werkingsprincipe

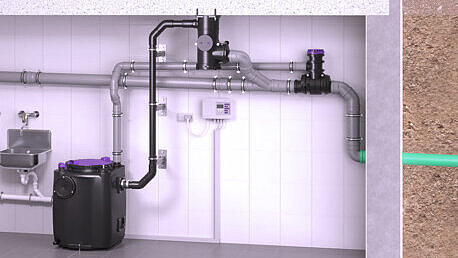

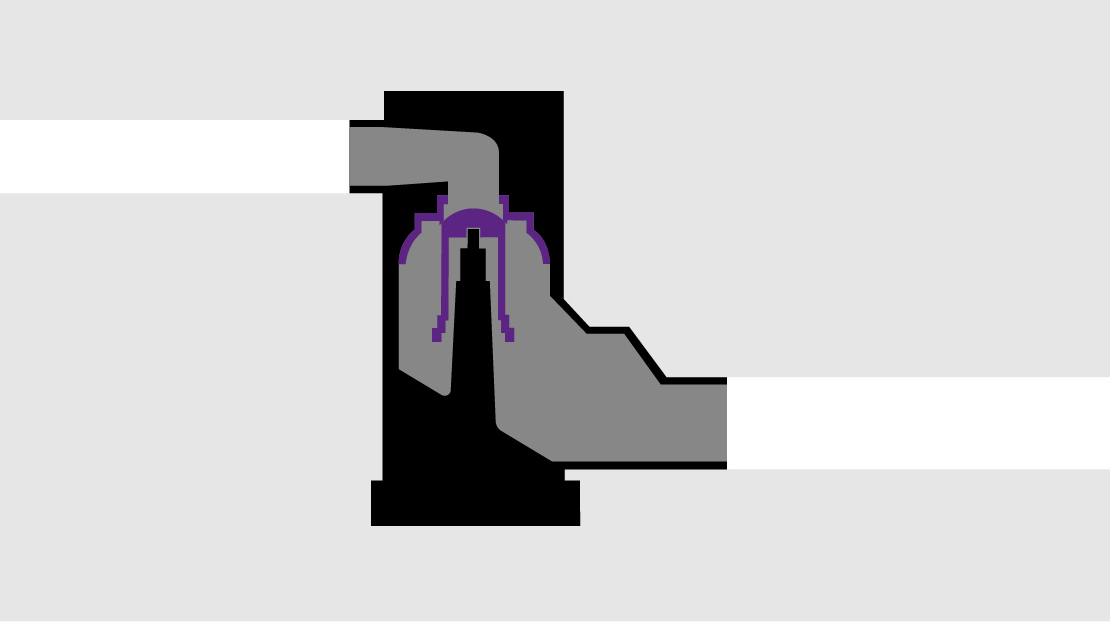

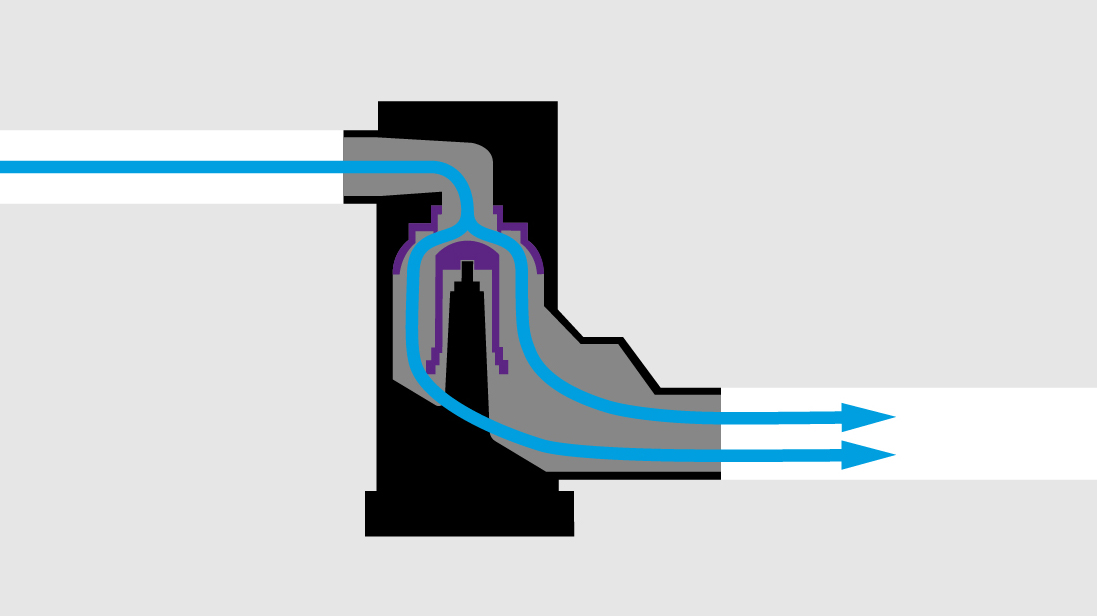

DeCleverLoop-systeemscheider voor de drukleiding van opvoerinstallaties is voorzien van een mechanische afsluiting die alleen opengaat wanneer de pomp in bedrijf is en daarna automatisch weer sluit. Daarmee biedt hij maximale veiligheid tegen ongewenste terugstroming – zonder extra stroomverbruik of ingewikkelde techniek. De systeemscheider kan probleemloos worden aangepast aan verschillende drukaansluitingen (bijv. DN 50, 80 of 100) onder het terugstuwniveau in de vrijstromende afwatering met mof- en stutafmetingen (DN 90 tot DN 200) aan te passen.
Als er achteraf een opvoerinstallatie wordt geïnstalleerd en het kelderplafond zich onder het terugstuwniveau bevindt, kan dankzij de Systeemscheider worden voorkomen dat er een ingrijpende doorbraak in het plafond moet worden gemaakt.

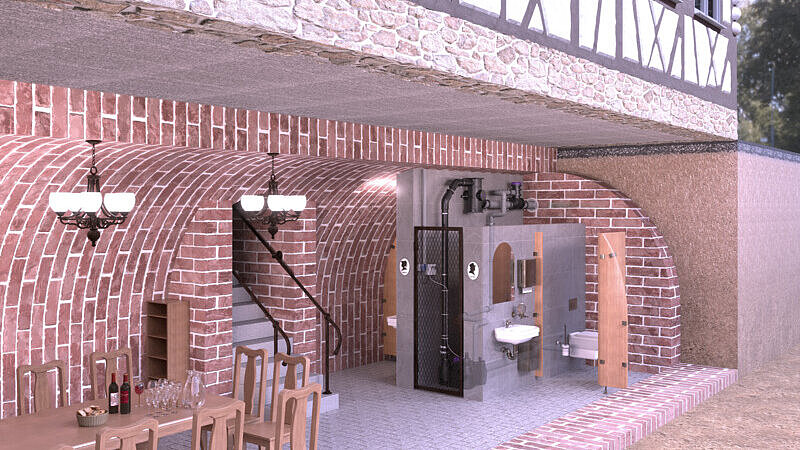

Bij historische of monumentale gebouwen is het doorbreken van een plafond meestal niet wenselijk of toegestaan. Met een CleverLoop-systeemscheider en een CleverVent-be- en ontluchtingsventiel is dit helemaal niet nodig.
Inbouwvoorbeelden voor ontwerpers

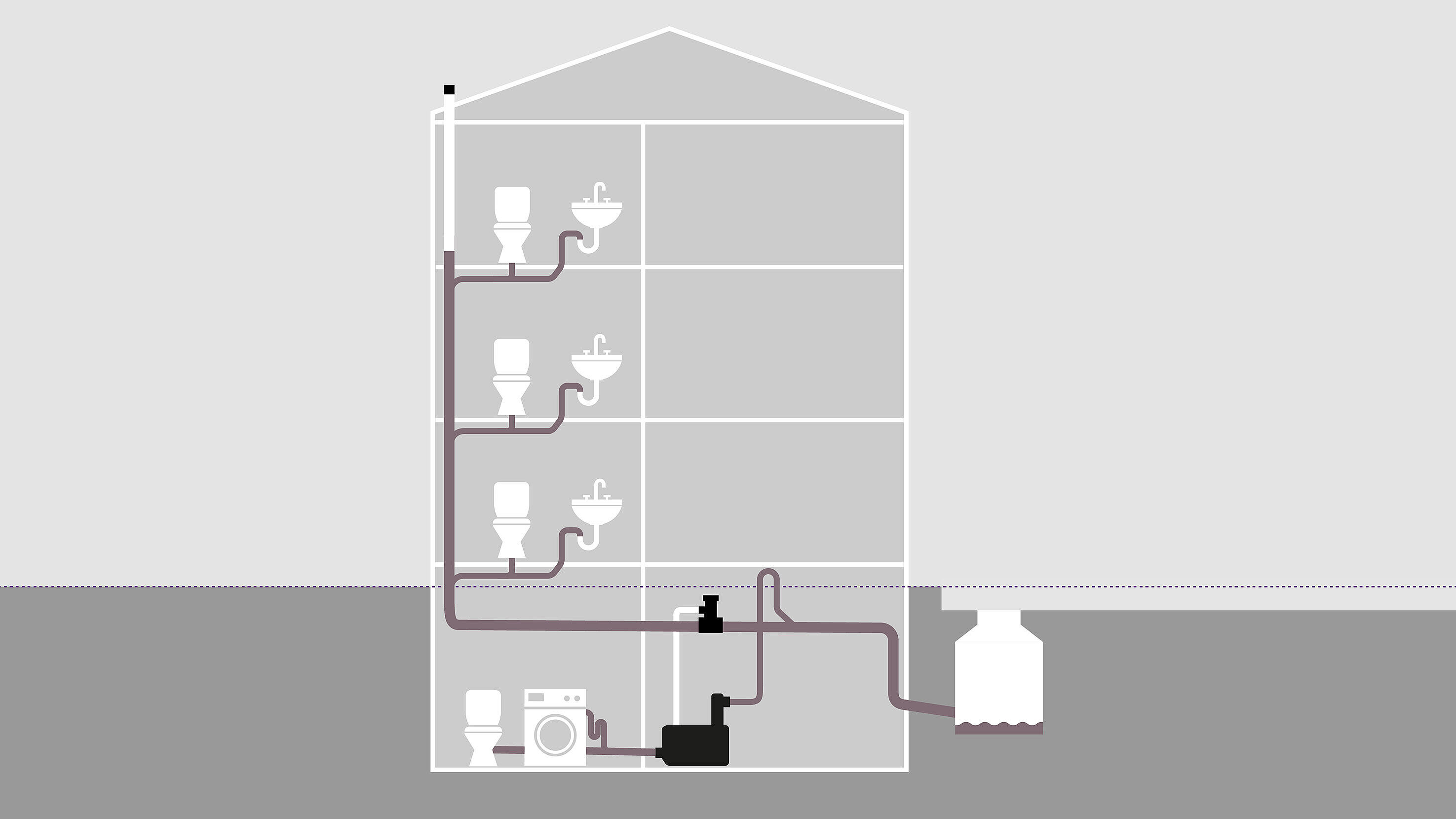

Als het riool hoger ligt dan het afvoerpunt, moet het afvalwater doorgaans via een terugstuwlus naar het riool worden afgevoerd. Dit betekent vaak extra werk en meer ruimte.
De CleverLoop-systeemscheider biedt hiervoor een innovatief alternatief. Dankzij de nieuwe constructie hoeft het afvalwater niet meer boven het terugstuwniveau te worden opgepompt. Tegelijkertijd biedt het ingebouwde mechanisme betrouwbare bescherming tegen Terugstuw. Zo maakt CleverLoop een economische, nette en snelle installatie mogelijk bij nieuwbouw en renovaties.
Geschikte inbouwlocatie
De systeemscheider moet worden aangesloten op de geventileerde hoofd- en verzamelleiding, die volgens EN 12056-2 moet worden gedimensioneerd. De opvoerinstallatie moet zodanig worden gedimensioneerd dat de stroomsnelheid in de persleiding tussen minimaal 0,7 m/s en maximaal 2,3 m/s ligt.
De installatie is uitsluitend bedoeld voor inbouw in zichtbare leidingen. De montage vindt plaats aan het plafond. Dit moet het gewicht en de optredende krachten veilig kunnen dragen en vooraf op draagkracht worden gecontroleerd.
Benodigde ruimte
De benodigde ruimte voor de CleverLoop-systeemscheider is aanzienlijk kleiner dan bij een traditionele terugstuwlus, omdat de ruimte innemende stijgleidingen tot onder het plafond komen te vervallen.
Er moet echter wel op worden gelet dat een van de onderhoudsopeningen van de Systeemscheider altijd toegankelijk moet zijn. Bovendien moet onder de CleverLoop een vrije ruimte van minimaal 400 mm worden aangehouden voor groot onderhoud, dat na 100.000 schakelcycli of maximaal na 5 jaar plaatsvindt.
Geluidsisolatie
Aangezien deCleverLoop-systeemscheider direct aan het plafond wordt gemonteerd en de afvalwaterstroom van de opvoerinstallatie erdoorheen stroomt, moet worden voorkomen dat trillingen en bedrijfsgeluiden als contactgeluid op het metselwerk worden overgedragen.
De bevestigings- en geluidsisolatieset bevat geluidsabsorberende pluggen, speciale staafschroeven en zogenaamde geluidsisolerende nippels en onderlegschijven. Door deze elementen wordt het apparaat mechanisch van de muur ontkoppeld, zodat trillingen van de pomp of bij het openen en sluiten van de interne klep niet als storend gebrom in het gebouw worden overgedragen.
Door TÜV gecertificeerde veiligheid
Nieuwe productontwikkelingen breiden de gebruikelijke bouwmethoden uit. Met de systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent kan veilig worden voldaan aan de eisen inzake terugslagbeveiliging en ventilatie zoals vastgelegd in EN 12056, DIN 1986-100 of ÖNORM B 2501.
De systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent zijn uitgebreid getest en positief beoordeeld door erkende onderzoeksinstellingen zoals de Technische Hogeschool Esslingen, de Hogeschool Steinfurt en de Technische Universiteit Berlijn.
Bij uitgebreide typetests door TÜV Rheinland zijn de bruikbaarheid en veiligheid van de producten aangetoond. De bouwtechnische goedkeuring door het Oostenrijkse Instituut voor Bouwtechniek (OIB) documenteert de geschiktheid en toepasbaarheid van beide producten, die tevens het Zwitserse kwaliteitskeurmerk Qplus Swiss Quality dragen. Bovendien bevestigt de naleving van DIN SPEC 3615 de kwaliteit en veiligheid van de producten.
Deze verklaringen van externe deskundigen, in combinatie met de fabrikantverklaring van KESSEL SE + Co. KG, bewijzen daarmee de geteste veiligheid van CleverLoop en CleverVent.
