Bepaling van het type afwatering

De opties op een rij

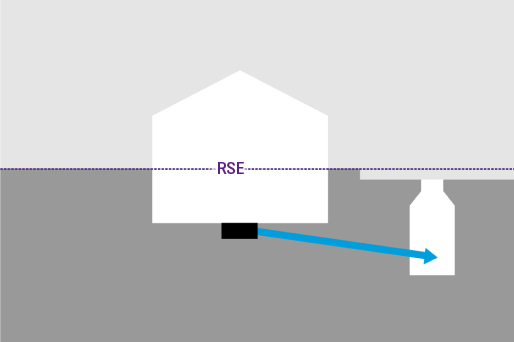

Afvalwater wordt via een natuurlijk verval naar het riool afgevoerd. — Een vrij verval naar het kanaal is in principe een voordeel.
RSE: terugstuwniveau

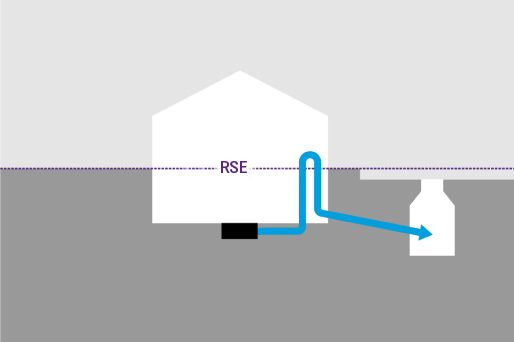

Het afvoerpunt ligt onder het niveau van het riool. — Als het riool hoger ligt dan het afvoerpunt, moet het afvalwater worden "opgepompt".
RSE: terugstuwniveau

De ligging ten opzichte van het kanaal bepaalt de wijze van afwatering

Voor de afvoer via een terugstroombeveiligingsinstallatie moet er indien mogelijk altijd een voldoende verval naar het riool worden gecreëerd. Zo kan het afvalwater zonder extra pompen op basis van het zwaartekrachtprincipe worden afgevoerd, wat leidt tot aanzienlijk lagere investerings-, exploitatie- en onderhoudskosten.

Moet het afvalwater tijdens een terugstroom verder worden geledigd, kan indien nodig worden overgeschakeld op pompwerking met behulp van een hybride afvoer (terugstuwpompinstallatie of hybride opvoerinstallatie).

Een vrij verval naar het riool is in principe een voordeel.

Als afvoer door middel van zwaartekracht bouwtechnisch niet haalbaar is, moet het afvalwater met behulp van een klassieke opvoerinstallatie naar een terugstuwlus worden getransporteerd, vanwaar het in de richting van het riool kan wegstromen. Een aparte terugstuwbeveiliging is dan niet nodig voor de afvoerpunten die op de opvoerinstallatie zijn aangesloten.

Open afwatering met vrije buisdiameter. — Normale werking:
Afwatering via het natuurlijke verval

De gesloten klep voorkomt dat er water uit het riool binnendringt. — Terugstuwbeveiliging:
De gesloten klep voorkomt dat er water binnendringt

Zwaartekrachtafvoer met terugstuwbeveiliging

Open afwatering met vrije buisdiameter. — Normale werking:
Afwatering via het natuurlijke verval

De gesloten klep voorkomt dat er water uit het riool binnendringt. — Terugstuwbeveiliging:
De terugstuwbeveiliging voorkomt dat er water binnendringt

Afvalwater wordt tegen de terugstroomdruk in het riool gepompt. — Afwatering bij terugstuw:
Pompbedrijf tegen de terugstuwdruk

Afwatering door zwaartekracht/druk met een terugstuwpompinstallatie

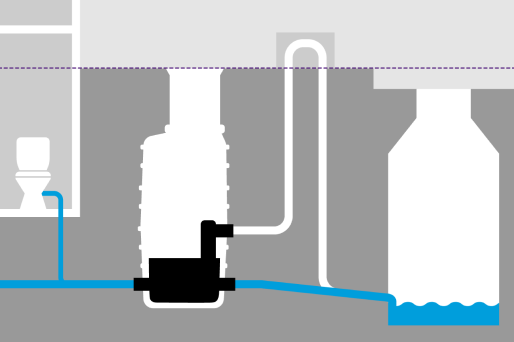

Hybride opvoerinstallatie bij afwatering via een natuurlijk verval naar het riool — Normale werking:
Afwatering via het natuurlijke verval

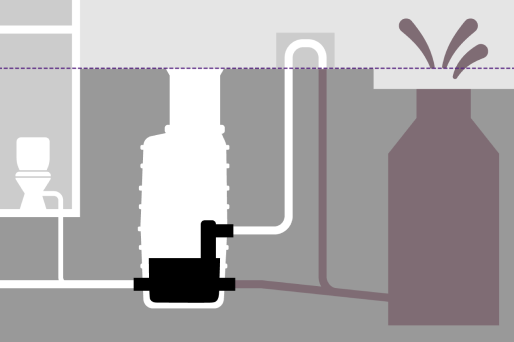

Bij terugstuw voorkomt de hybride opvoerinstallatie dat terugstromend afvalwater uit het riool binnendringt bij afvoer via een natuurlijk verval naar het riool — Terugstuwbeveiliging:
De terugstuwbeveiliging voorkomt dat er water binnendringt

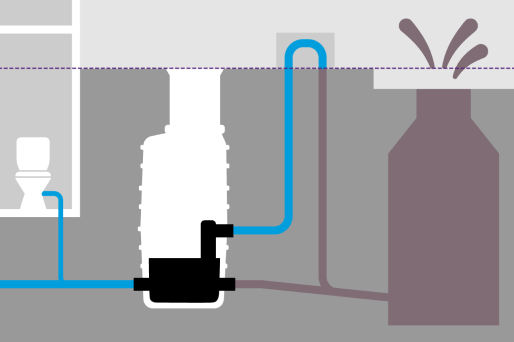

Bij terugstroming voorkomt het hybride hefsysteem dat terugstromend afvalwater uit het riool het gebouw binnendringt en pompt het water via de terugstroomlus naar het riool om het gebouw te ontwateren. — Afwatering bij terugstuw
Via een pomp via de terugstuwlus

Afwatering door zwaartekracht/druk met een hybride opvoerinstallatie

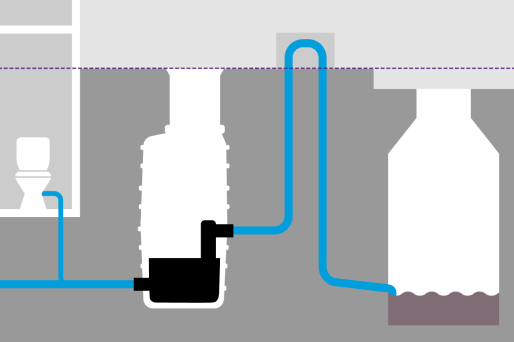

Schematische weergave van een pompstation dat afvalwater via het terugstuwniveau naar het riool pompt. — Normale werking:
Afvoer via de terugstuwlus

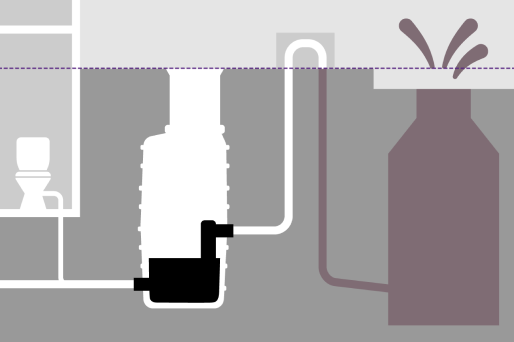

Schematische weergave van een pompstation dat tijdens een terugstroomgebeurtenis voorkomt dat water via de terugstuwlus het gebouw binnenkomt. — Terugstuwbeveiliging:
De terugstuwlus voorkomt dat er water binnendringt

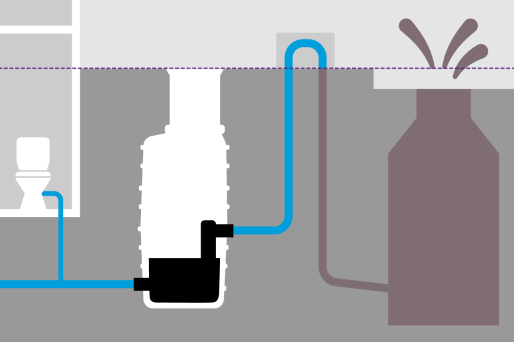

Schematische weergave van een pompstation dat tijdens een terugstroomincident huishoudelijk afvalwater naar het riool pompt. — Afwatering bij terugstuw:
De installatie blijft gewoon draaien

Permanente drukafvoer met een opvoerinstallatie
