DIN 1999-100 en DIN EN 858-2
Ook bij afvalwater dat minerale oliën bevat, moet rekening worden gehouden met het gevaar van Terugstuw. Het vrijkomen van waterverontreinigende stoffen uit de afscheider moet worden voorkomen. Opgeslagen vloeistof mag in geen geval weglekken, zelfs niet in geval van Terugstuw.
Tot nu toe bepaalt DIN 1999-100 in paragraaf 5.5.3 Inspectie-inrichting: „Indien nodig moet bescherming tegen Terugstuw in acht worden genomen.“
Bovendien kan alleen aan de eis inzake de „bijzondere omstandigheden“ volgens DIN 1999-100: paragraaf 15.3.3 worden voldaan als er geen Terugstuw in de afscheidingsinstallatie kan optreden en tegelijkertijd geldt:
- er geen vreemd water in de afscheidingsinstallatie kan binnendringen in het gebied dat niet op dichtheid is getest (boven het reservoirgebied)
- en bij het in werking treden van de automatische afsluitinrichting het vloeistofpeil in de afscheidingsinstallatie door de constructie niet boven het tankgedeelte kan stijgen
- Goedkeuring van de bevoegde instantie
Volgens DIN EN 858-2 geldt het principe dat lichte vloeistoffen niet uit de afscheiderinstallatie of de opzetstukken mogen ontsnappen. Hieruit volgt de eis dat afscheiderinstallaties zo moeten worden ingebouwd dat de bovenrand van de afdekking (grondoppervlak) voldoende hoog is ten opzichte van het relevante niveau van het te ontwateren oppervlak.

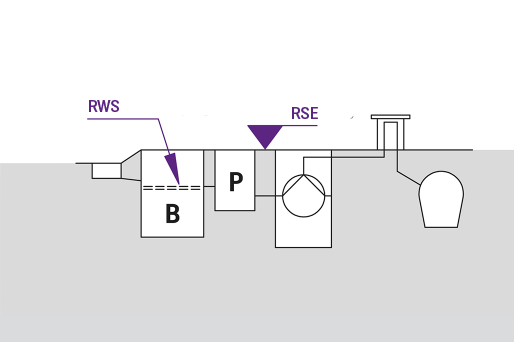

Wat is een VERHOOGING van de AANVOERPUNTEN? = Vereist bouwkundig hoogteverschil tussen het relevante niveau van de op een afscheidingsinstallatie aangesloten afwateringsobjecten en het laagste schachtconstructie.
Als bepalend niveau van de afvoerpunten en de omgeving gelden:
- Bovenkant van de laagst aangesloten afvoer, indien alleen vuilwater
- de hoogst mogelijke opstuwhoogte van regenwater, indien ook regenwater wordt afgevoerd
- het terugstuwniveau van de stroomafwaartse afvalwaterinstallatie
Als bepalend niveau van het schachtconstructie gelden:
- een veiligheidsafstand van 30 mm tot de bovenrand van het putdeksel of
- een berekende afstand waarbij rekening wordt gehouden met het verdrongen volume van het putdeksel
RWS: rustwaterpeil, RSE: terugstuwniveau, B: benzineafscheider, P: Monsternamevoorziening
RWS: rustwaterpeil, RSE: terugstuwniveau, B: benzineafscheider, P: monsternamevoorziening

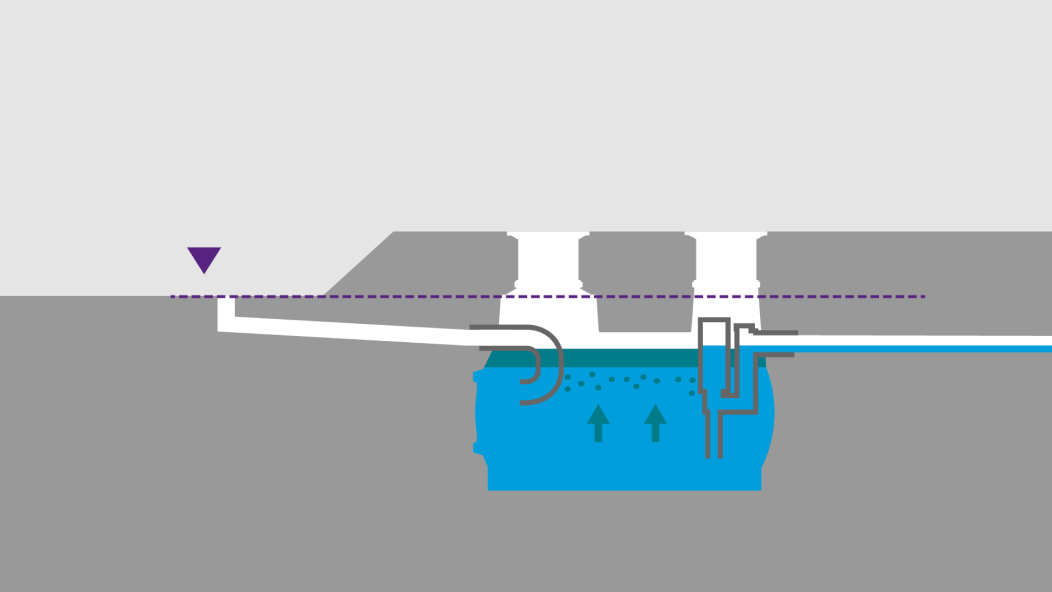

Rekening houden met het terugstuwniveau
Met name het rekening houden met het terugstuwniveau is tot nu toe niet expliciet vastgelegd, maar moet absoluut in acht worden genomen om het wegstromen van opgeslagen lichte vloeistoffen te voorkomen.

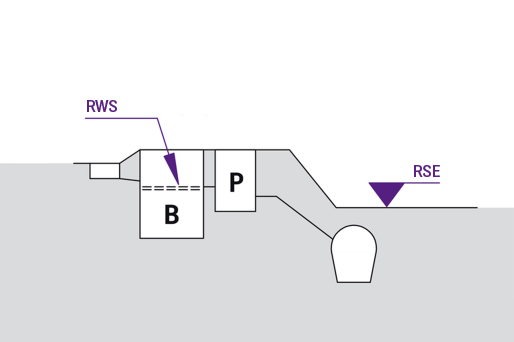

Wat is een OVERHOGING van het terugstuwniveau? = Vereist bouwkundig hoogteverschil tussen het terugstuwniveau dat op een afscheidingsinstallatie inwerkt en de bovenrand van de laagste afdekking, vermeerderd met een veiligheidsafstand van 30 mm of een nauwkeurige volumetrische beschouwing van de schachtdeksel.
Indien dit bouwtechnisch niet mogelijk is, moet bij een ontbrekende helling aan de terugstroomzijde een terugstroombeveiligingsinstallatie worden aangebracht. Hierbij moet het volgende in acht worden genomen:
- Opvoerinstallaties volgens DIN EN 12050 deel 1 en 2 zijn altijd toepasbaar
- Als de toevoer niet kan worden onderbroken, is een dubbele hefinstallatie vereist
- Terugstuwbeveiligingen zijn alleen toepasbaar als de toevoer kan worden onderbroken of
- er aan de toevoerzijde een verhoging aanwezig is
- Terugstroom- of opvoerinstallaties kunnen worden toegepast overeenkomstig het betreffende toepassingsgebied en de goedkeuring
Een waarschuwingssysteem voor opstuwing is altijd vereist wanneer Terugstuw te verwachten is. Dit geldt ook wanneer een voldoende hoogteverschil ten opzichte van het terugstuwniveau is aangehouden.
Nadat er een opstuwing in de afscheider is opgetreden als gevolg van een terugstroomgeval, moeten de volgende maatregelen worden genomen:
- Er moet apart onderhoud worden uitgevoerd volgens DIN 1999-100
- Documentatie in het bedrijfslogboek
- Bij veelvuldig voorkomende terugstroomgebeurtenissen wordt een terugstroombeveiligingsinstallatie aanbevolen.
- Bij ontbrekende verhoging (aan de in- en uitloopzijde) is een waarschuwingsinrichting voor de laagdikte en opstuwing vereist.

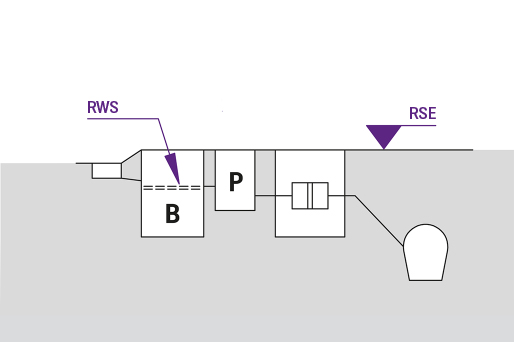

Beveiliging tegen terugstuwing door middel van een terugstuwbeveiliging is toegestaan als de toevoer kan worden onderbroken of als er aan de toevoerzijde een hoogteverschil wordt aangehouden. Bij beperkte ruimte kan de terugstuwbeveiliging ook in de monsternamevoorziening worden ingebouwd.
RWS: rustwaterpeil, RSE: terugstuwniveau, B: benzineafscheider, P: monsternamevoorziening

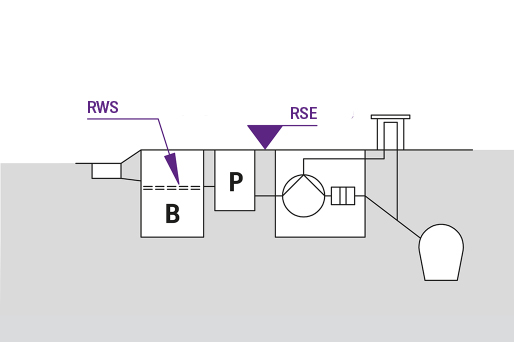

Bij beveiliging door middel van een terugstuwpompinstallatie is geen bedrijfsonderbreking nodig.
RWS: rustwaterpeil, RSE: terugstuwniveau, B: benzineafscheider, P: Monsternamevoorziening
