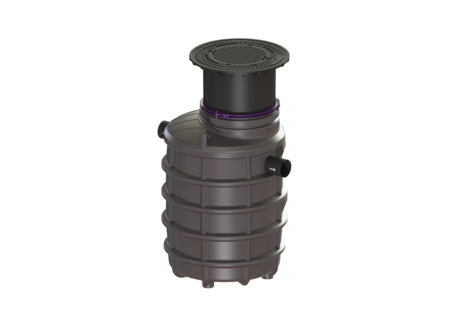

Coalescentieafscheider NS 6 Kl. B SF1000

PDF productgegevensblad

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie en is uitgerust met een uitneembaar coalescentiefilter. Het verzamelreservoir van duurzaam bestendig kunststof (PE) beschikt over een geïntegreerde slibvang en automatische afsluitvoorziening. De regenwaterdichte afdekking/en maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. Bouwzijdige aansluiting van aan- en afvoer (PE) met PE-HD buizen volgens DIN 19537, PVC-KG buizen volgens DIN 19534, PP of AS mogelijk. Bij de keuze van de passende dichtingen en leidingmaterialen, de geldende normen in acht nemen. 20 jaar garantie op het materiaal PE.

Artikel nr. 99706.02D
Korting groep 60

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie en is uitgerust met een uitneembaar coalescentiefilter. Het verzamelreservoir van duurzaam bestendig kunststof (PE) beschikt over een geïntegreerde slibvang en automatische afsluitvoorziening. De regenwaterdichte afdekking/en maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. Bouwzijdige aansluiting van aan- en afvoer (PE) met PE-HD buizen volgens DIN 19537, PVC-KG buizen volgens DIN 19534, PP of AS mogelijk. Bij de keuze van de passende dichtingen en leidingmaterialen, de geldende normen in acht nemen. 20 jaar garantie op het materiaal PE. Inbouwsituatie: aardinbouw Uitvoering: Coalescentiefilter: ja Nominale grootte (NG): 6 draagvermogen (DIN 19901): E4 Afscheiderklasse: I Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Algemene karakteristieken: Materiaal: PE Norm: EN 858 Reservoir: Nominale toevoer (DN): 150 Nominale toevoerdiameter (DA): 160 mm Nominale afvoerdiameter (DN): 150 Nominale afvoerdiameter (DN): 160 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1.090 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1.020 mm Inbouwdiepte: 560 - 1.090 mm Dagmaat reservoir (LW): 1.000 mm Dagmaat toegang (LW): 600 mm In hoogte verstelbaar: telescopisch opzetstuk, 5 graden kantelbaar Afdekkingskarakteristieken: Soort afdekking: Afdekplaat Afdekking kleur: zwart Belastingsklasse: D 400 (EN 124) Afvalwaterinhoud: Inhoud slibvang: 400 l Volume opslag lichte vloeistoffen: 200 l
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Catalogus pagina
  • Afscheiderklasse (ATTR-240): I
  • land van herkomst (ATTR-322): DE
  • Netto gewicht (ATTR-A3A): 220  KGM
  • Nominale grootte (NG) (ATTR-197): 6
  • Coalescentiefilter (ATTR-205): ja
  • draagvermogen (DIN 19901) (ATTR-305): E4
  • afmetingen (ATTR-323): 110X120X175/90X90X85 CM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Inhoud slibvang (ATTR-206): 400  LTR
  • Volume opslag lichte vloeistoffen (ATTR-210): 200  LTR
  • Dagmaat toegang (LW) (ATTR-B13): 600  MMT
  • Dagmaat reservoir (LW) (ATTR-B14): 1.000  MMT
  • Nominale toevoer (DN) (ATTR-B1CA): 150  MMT
  • Nominale toevoerdiameter (DA) (ATTR-B1CB): 160  MMT
  • Afstand onderkant toevoerbuis tot reservoirbodem (ATTR-B1D): 1.090  MMT
  • Nominale afvoerdiameter (DN) (ATTR-B15CA): 150
  • Nominale afvoerdiameter (DN) (ATTR-B15CB): 160
  • Afstand onderkant afvoerbuis tot reservoirbodem (ATTR-B15D): 1.020  MMT
  • Inbouwdiepte (ATTR-B2_VB): 560  MMT
  • Soort afdekking (ATTR-A21): Afdekplaat
  • Afdekking kleur (ATTR-A2A): zwart
  • Belastingsklasse (ATTR-A2B): D 400 (EN 124)
  • Bruto gewicht (ATTR-A3B): 245  KGM
  • Norm (ATTR-9): EN 858
  • Inbouwsituatie (ATTR-1): aardinbouw
  • Materiaal (ATTR-101): PE
  • In hoogte verstelbaar (ATTR-177): telescopisch opzetstuk, 5 graden kantelbaar
  • Toepassingsspectrum voor lichte vloeistoffen (ATTR-248): van 0,85 tot 0,95 g/cm3
  • prestatieverklaring (DOP) (ATTR-292): 009-039
