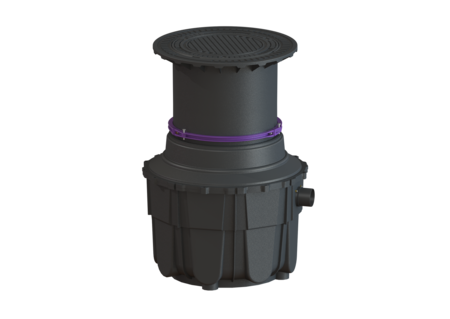

Olie-/benzineafscheider EasyOil

ground, LW 800, NG 1,5, Klasse II, D

PDF productgegevensblad

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd.

  • Duurzame dichtheid tot aan maaiveld
  • Bestand tegen en geschikt voor E10 en biodiesel (FAME) tot een gehalte van 100%
  • Optioneel met terugstuwbeveiliging conform DIN 13564
Artikel nr. 99601.016D
GTIN 4026092030974
Korting groep 60

Olie-/benzineafscheider EasyOil ground, LW 800, NG 1,5, Klasse II, D
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd. Inbouwsituatie: aardinbouw Uitvoering: Soort lediging: handmatig met zuigslang Coalescentiefilter: nee Nominale grootte (NG): 1,5 draagvermogen (DIN 19901): E4 Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afscheiderklasse: II Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Algemene karakteristieken: Materiaal: PE Afmetingen: Inbrengmaat lengte: 1.091 mm Breedte inbrengmaat: 1.012 mm Oversteek: 50 mm Reservoir: Nominale toevoer (DN): 100 Nominale toevoerdiameter (DA): 110 mm Nominale afvoerdiameter (DN): 100 Nominale afvoerdiameter (DN): 110 mm Afstand onderkant toevoerbuis tot reservoirbodem: 508 mm Afstand onderkant afvoerbuis tot reservoirbodem: 461 mm Inbouwdiepte: 518 - 942 mm Dagmaat reservoir (LW): 800 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS In hoogte verstelbaar: telescopisch opzetstuk, 5 graden kantelbaar Afdekkingskarakteristieken: Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: D 400 (EN 124) Lengte: 680 mm Breedte: 680 mm Hoogte: 50 mm Dichtheid: geur- en spatwaterdicht Vergrendeling: onvergrendeld Afvalwaterinhoud: Totaal volume: 230 l Inhoud slibvang: 130 l Volume opslag lichte vloeistoffen: 70,5 l Besturing: Besturingskast: nee
  Titel Artikel nr.
  Titel Artikel nr.
Onderhoud Lichtevloeistoffenafscheider 917412/L
Inbedrijfstelling en instructie Lichtevloeistoffenafscheider 917415/L
  Titel Artikel nr.
Monsternameschacht LW 1000, DN 100, Klasse D 9151010D
verlengstuk Systeem 400, H: 600 mm, kan worden ingekort 915402
Monsternameschacht Type München, DN 100, Klasse D 915761/120D-1000
Monsternameschacht DN 100, met Staufix SWA, Klasse D 915761/120D-SWA
Monsternameschacht LW 400, DN 100/150, Klasse D 915880D
Monsternameschacht d: 450 mm, DN 100, Klasse D 915881D
verlengstuk d: 600 mm, Verhoging 500 mm 917460
  Titel Artikel nr.
Klemring voor opzetstukken, d: 600 mm 680276
Afdichting voor opzetstuk LW 600 680277
Opzetstuk d: 630 mm, spatwaterdicht 680324
Uitstroomprofiel voor olie-/benzineafscheiders NG 1,5 680333
Adapter Plaat met aansluiting 680334
Afdichting voor afvoeraansluitingen 680335
Deksel volgens EN 124 uit GG Kl. D 916803
  • Afscheiderklasse (ATTR-240): II
  • land van herkomst (ATTR-322): DE
  • Totaal volume (ATTR-209): 230  LTR
  • Volume opslag lichte vloeistoffen (ATTR-210): 70,5  LTR
  • Oversteek (ATTR-215): 50  MMT
  • Netto gewicht (ATTR-A3A): 150  KGM
  • Inbouwdiepte (ATTR-B2_VB): 518  MMT
  • Nominale grootte (NG) (ATTR-197): 1,5
  • Soort lediging (ATTR-199): handmatig met zuigslang
  • Coalescentiefilter (ATTR-205): nee
  • draagvermogen (DIN 19901) (ATTR-305): E4
  • Soort afdekking (ATTR-A21): Afdekplaat
  • Afdekking kleur (ATTR-A2A): zwart
  • Belastingsklasse (ATTR-A2B): D 400 (EN 124)
  • Dichtheid (ATTR-A2C): geur- en spatwaterdicht
  • Vergrendeling (ATTR-A2D): onvergrendeld
  • Afdekkingsmateriaal (ATTR-A2E): Gietijzer
  • Lengte (ATTR-A2M): 680  MMT
  • Breedte (ATTR-A2N): 680  MMT
  • Hoogte (ATTR-A2P): 50  MMT
  • Inhoud slibvang (ATTR-206): 130  LTR
  • Inbrengmaat lengte (ATTR-217): 1.091  MMT
  • Breedte inbrengmaat (ATTR-218): 1.012  MMT
  • volume (ATTR-320): 1,7  MTQ
  • lengte verpakking (ATTR-325): 1.100  MMT
  • breedte verpakking (ATTR-326): 1.050  MMT
  • hoogte verpakking (ATTR-327): 1.500  MMT
  • afmetingen (ATTR-323): 1200X1100X1450MM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Dagmaat reservoir (LW) (ATTR-B14): 800  MMT
  • Aansluiting toe-/afvoerspie (ATTR-B14B): PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS
  • Nominale toevoer (DN) (ATTR-B1CA): 100  MMT
  • Nominale toevoerdiameter (DA) (ATTR-B1CB): 110  MMT
  • Afstand onderkant toevoerbuis tot reservoirbodem (ATTR-B1D): 508  MMT
  • Nominale afvoerdiameter (DN) (ATTR-B15CA): 100
  • Nominale afvoerdiameter (DN) (ATTR-B15CB): 110
  • Afstand onderkant afvoerbuis tot reservoirbodem (ATTR-B15D): 461  MMT
  • Besturingskast (ATTR-S2): nee
  • Bruto gewicht (ATTR-A3B): 161  KGM
  • Aanwijzing voor het gebruik/de installatie (ATTR-236): Vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen.
  • prestatieverklaring (DOP) (ATTR-292): 009-016
  • Inbouwsituatie (ATTR-1): aardinbouw
  • Materiaal (ATTR-101): PE
  • In hoogte verstelbaar (ATTR-177): telescopisch opzetstuk, 5 graden kantelbaar
  • Afleveringstoestand (ATTR-189): Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten)
  • Toepassingsspectrum voor lichte vloeistoffen (ATTR-248): van 0,85 tot 0,95 g/cm3
  • Fabricaat (M-ATTR-001): KESSEL
  • Productgroep (M-ATTR-002): Afscheidertechniek
  • Soort product (M-ATTR-003): Olie-/benzineafscheider
  • Productserie (M-ATTR-004): EasyOil
  • Productnaam (M-ATTR-005): EasyOil ground
