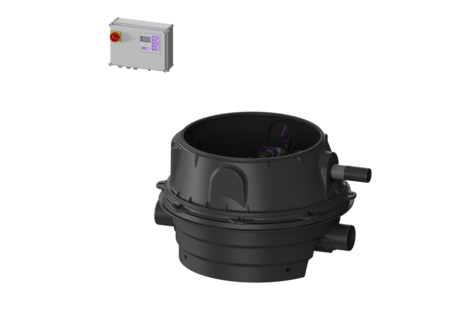

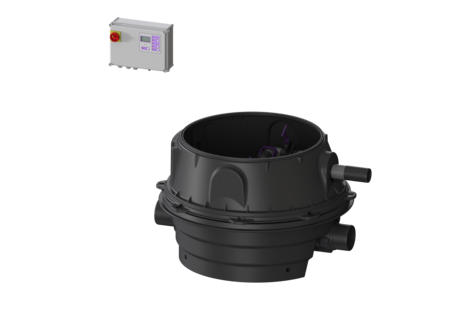

Terugstuwpompinst. Ecolift XL
Mono, 2 mech. kleppen, SPF1500-S3, conus
KESSEL Terugstuwpompinst. Ecolift XL, afvalwater Fecaliënvrij afvalwater, Enkele eenheid, 2 mechanische terugstuwkleppen, met een onderdompelbare SPF 1500-S1 pomp, besturingskast Connect Pro, variant met laagste inbouwhoogte
- Afvalwaterafvoer zonder onderbreking, zelfs bij stroomuitval, zolang er geen terugstuwing is
- gering pompgebruik
- minimale geluidsproductie
| Artikel nr. | 8741041 |
|---|---|
| GTIN | 4026092070505 |
| Korting groep | 60 |
Terugstuwpompinst. Ecolift XL Mono, 2 mech. kleppen, SPF1500-S3, conus
De terugstuwpompinstallatie voor fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp, twee mechanische afsluitsystemen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Standaard loopt het water via het natuurlijke verval naar het riool. Bij terugstuw wordt het afsluitsysteem door de tegendruk van het water gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater in de riolering loost. De persleiding is uitgevoerd met een gelaste PE-buis, en bij de pomp SPF 4500 ook met een drukontlastingsschacht. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende opzetstukken en techniekschachtvarianten als toebehoren beschikbaar. In het Software Center vindt u de bestanden die voor uw installatie beschikbaar zijn voor de inbedrijfstelling, configuratie en update van vervangende apparaten. Naar het Software Center: www.kessel.de/software-center Uitvoering Aanwijzing inbouwdiepte: variant met laagste inbouwhoogte Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 70 Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: ÖNORM B 2501 Soort afvalwater: Fecaliënvrij afvalwater Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Toelating: Z-53.2-493,Z-53.2-493_V Afmetingen Netto gewicht: 113,28 kg Bruto gewicht: 132,68 kg Grondwaterdichtheid vanaf bodem: 3000 mm Afschot: 15 mm Lengte: 1245 mm Breedte: 1200 mm Hoogte: 780 mm Lengte verpakking: 2000 mm Breedte verpakking: 1300 mm Hoogte verpakking: 950 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Goot: doorlopende goot Ontluchtingsaansluiting (DN): 70 Afstand onderkant afvoerbuis tot reservoirbodem: 120 mm Afstand onderkant toevoerbuis tot reservoirbodem: 135 mm Afstand bedding toevoer tot bovenkant reservoir: 645 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 Nominale toevoer (DN): 150 Aantal toevoeren: 1 Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 800 mm Nuttig volume: 20 l Reservoirvolume: 65,00 l Loopband Pomp: SPF 1500-S1 Aantal pompen: 1 Gewicht, pomp: 24 kg Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,77 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Afvoercapaciteit max.: 28 m³/h Opvoerhoogte max.: 7,5 m Toerental: 1415 U/min Vermogen P1: 1,4 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 10 m Nominale stroomsterkte: 2,7 A Besturing Besturingskast: Connect Pro Bedrijfsspanning: 400 V Netfrequentie: 50/60 Hz Nominale stroomsterkte (max.): 9 A Uitgangsvermogen (max.): 6,2 kW Vermogen Actieve modus: 3,0 W Beschermingsklasse besturingskast: IP 54 Motorbeveiliging: ja (elektronisch) Vereiste zekering (besturingskast): 2,1 (Mono) of 3,1 (Duo) x Nominale stroomsterkte Zelfdiagnosesysteem (ZDS): ja Hoofdschakelaar: ja Batterijbuffer: ja Meerregelige displayweergave: ja Second Screen: ja (Wi-Fi) Logboekfunctie: ja Modbus (GLT of gateway): ja (RTU) Potentiaalvrij contact: ja (2) Alarmgever: ja Externe signaalsensor: ja Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch SonicControl Optie: ja Vullen Optie: ja USB-interface: nee
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Opzetstuk met afdekplaat LW 800, klasse 3, betegelbaar | 8740175 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, klasse 3 met waterdichte flens | 8740176 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse A/L15 | 8740177 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, Kl. A/L15 met waterdichte flens | 8740178 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse B | 8740179 | Bekijk |
 | Opzetstuk Afdekplaat, hoek, LW 800, klasse D | 8740180 | Bekijk |
 | Opzetstuk met afdekplaat LW 800, belastingsklasse 3 | 8740181 | Bekijk |
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk |
 | Compressorset voor het inbrengen van lucht | 28048 | Bekijk |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
 | Buitenkast, breedte: 600 mm | 977060 | Bekijk |
 | Buitenkast, breedte: 800 mm | 977080 | Bekijk |
 | Buitenkast, breedte: 1125 mm | 977112 | Bekijk |
 | Inbouwset Thermostaat, Hygrostaat | 97713 | Bekijk |
 | Waarschuwingslamp voor buitenkast | 97715 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Beschermingsset voor optische sonde | 28706 | Bekijk |
 | Batterij 9V-batterij | 680034 | Bekijk |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk |
 | Luchtslang Metergoed, 6x4 mm, 100 | 680071 | Bekijk |
 | Pompaandrijving SPF 1500 400 V, S3, 10m-kabel | 680098 | Bekijk |
 | Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk |
 | Eenhandssluiting DN 63 | 680380 | Bekijk |
 | Terugslagklep links, met terugslagklep | 680381 | Bekijk |
 | Terugslagklep rechts, met terugslagklep | 680382 | Bekijk |
 | Beschermingsbeugel voor afsluiter DN 63 | 680386 | Bekijk |
 | Vergrendelbaar deksel Ecolift XL Uitloopkant | 680391 | Bekijk |
 | Pompflens Ecolift XL, incl. afdichting | 680398 | Bekijk |
 | Pompenplaat Ecolift XL | 680399 | Bekijk |
 | Luchtslang DN 63, l: 367 mm | 680400 | Bekijk |
 | Persleiding met afsluiter Variant links, schuin | 680401 | Bekijk |
 | Persleiding met afsluiter Variant rechts, schuin | 680402 | Bekijk |
 | Steun voor afsluiter, schuin | 680403 | Bekijk |
 | Afdichtingsset Ecolift XL | 680418 | Bekijk |
 | Vervangingsset optische sonde 10 m-kabel | 680455 | Bekijk |
 | Afdekking voor pompflens, d: 220 mm | 680460 | Bekijk |
 | Drukbuis voor Ecolift XL, 180 mm | 680827 | Bekijk |
| Connect Pro 400V Ecolift | 681363 | Bekijk | |
 | Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Besturingskast (schaltgeraet): Connect Pro
- TÜV testteken (pruefzeichen):
ID 1111241794
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Alarmgever (alarmgeber): ja
- Pomp (pumpe): SPF 1500-S1
- Soort niveauregeling (niveauerfassung_art): pneumatisch
