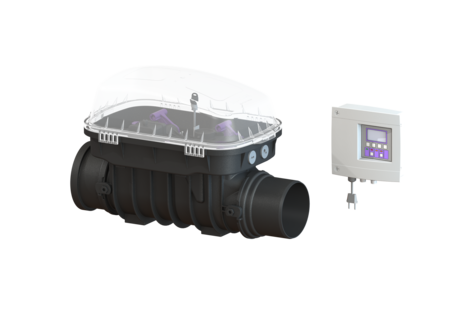

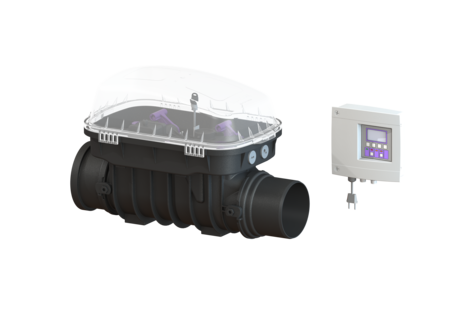

Terugstuwautomaat Staufix FKA

DN 150, vrijliggend

84150
84150
PDF productgegevensblad

KESSEL Terugstuwautomaat Staufix FKA, besturingskast Comfort, DN 150, afvalwater Fecaliënhoudend afvalwater, vergrendeling Klemsluiting, vrijliggende riolering, soort afdekking Beschermkap

  • Veilig motorisch afsluitsysteem met optische sonde
  • Snel en eenvoudig onderhoud zonder gereedschap
  • Verkrijgbaar als complete of modulaire set
Artikel nr. 84150
GTIN 4026092046357
Korting groep 30

Terugstuwautomaat Staufix FKA DN 150, vrijliggend
De hoogwaardige terugstuwautomaat voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een motorisch afsluitsysteem dat bij terugstuw automatisch wordt gesloten. Een tweede afsluitsysteem dient als handmatig sluitbare noodafsluiter. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot de terugstuwpompinstallatie Pumpfix F. Uitvoering Noodvergrendeling: ja Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 3 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Kabellengte: 5 m Afmetingen Netto gewicht: 10 kg Bruto gewicht: 13,5 kg Afschot: 9 mm Lengte: 656 mm Breedte: 350 mm Hoogte: 422 mm Lengte verpakking: 656,1 mm Breedte verpakking: 350 mm Hoogte verpakking: 421,7 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Beschermkap Afdekkingsmateriaal: Kunststof Afdekking kleur: transparant Breedte Afdekking: 350 mm Hoogte Afdekking: 165 mm Lengte Afdekking: 542 mm Vergrendeling: Klemsluiting Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Aansluiting op GBS, GA: ja
  Titel Artikel nr.
  Titel Artikel nr.
80111 Inbedrijfstelling 80111 Show
80117 Onderhoud Staufix FKA 80117 Show
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Show
80077 Activatiecode voor potentiaalvrij contact 80077 Show
80097 Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vrijliggend 80097 Show
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Show
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Show
80891 Kabeltoebehoren Verlenging voor pomp 80891 Show

Montage Tekening

84150
  Titel Artikel nr.
680034 Batterij 9V-batterij 680034 Show
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Show
70214 Testtrechter met afdichting 70214 Show
70318 Afdichtingsset voor gesplitste vergrendelbare deksels 70318 Show
80016 Vergrendelbaar deksel Staufix FKA Toevoerkant 80016 Show
80017 Vergrendelbaar deksel Staufix FKA Uitloopkant 80017 Show
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Show
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Show
80041 Inschuifgedeelte met mechanisch klep, inschuifgedeelte 80041 Show
80071 Besturingskast Comfort 230 V, Staufix FKA 80071 Show
80076 Aandrijfmotor aansluitklaar, 5m-kabel 80076 Show
80888 Vervangingsset optische sonde 5m-kabel 80888 Show
83031 Beschermkap transparant 83031 Show
83032 Opzetstuk voor het bevestigen van een beschermkap 83032 Show
83083 Spie DN 150, met afdichting 83083 Show
83087 Mof DN 150, met afdichting 83087 Show
  • Nominale wijdte (DN) (nennweite): 150
  • Besturingskast (schaltgeraet): Comfort
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Lengte (laenge): 656  mm
  • Breedte (breite): 350  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 3
