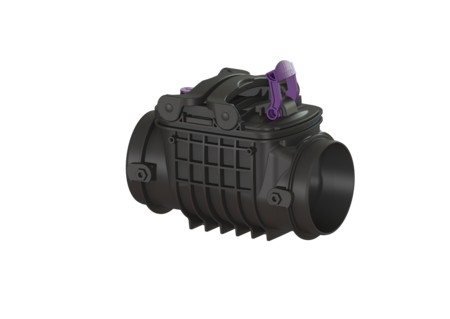

Basiselement Staufix type 2

DN 125-200, vrijliggend

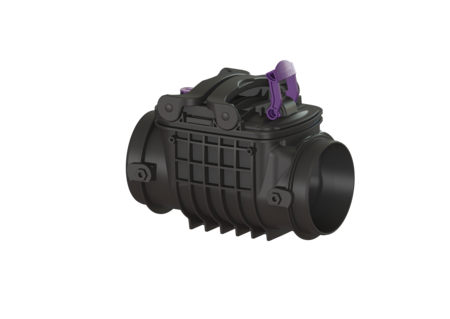

730000.15
730000.15

KESSEL Basiselement Staufix type 2, DN 125-200, vrijliggende riolering, soort afdekking vergrendelbaar deksel, nee

  • Eenvoudig om te bouwen tot StaufixControl
  • Kan flexibel worden ingebouwd
  • Voor vloerinbouw zijn verschillende afdekkingen beschikbaar
Artikel nr. 730000.15
GTIN 4026092076262
Korting groep 10

Basiselement Staufix type 2 DN 125-200, vrijliggend
Het basiselement Staufix voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuw automatisch sluiten. Een klep dient ook als handmatig vergrendelbare noodafsluiter. Spie en mof van de benodigde maat zijn optioneel beschikbaar. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : nee Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 125-200 Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 2,5 kg Bruto gewicht: 5,1 kg Afschot: 8 mm Lengte: 353 mm Breedte: 216 mm Hoogte: 306 mm Lengte verpakking: 524 mm Breedte verpakking: 222 mm Hoogte verpakking: 265 mm Afdekkingskarakteristieken Soort afdekking: vergrendelbaar deksel Vergrendeling: Snelspansluiting Vergrendeling deksel: Eenhands sluiting
  Titel Artikel nr.
83082 Spie DN 125, met afdichting 83082 Show
83083 Spie DN 150, met afdichting 83083 Show
83084 Spie DN 200, met afdichting 83084 Show
83086 Mof DN 125, met afdichting 83086 Show
83087 Mof DN 150, met afdichting 83087 Show
83088 Mof DN 200, met afdichting 83088 Show
  Titel Artikel nr.
  Titel Artikel nr.

Montage Tekening

730000.15
  Titel Artikel nr.
680665 Batterij 3V-batterij voor controle-eenheid 680665 Show
686113 Afdichting Dekselafdichting voor Staufix, DN125-200 686113 Show
70214 Testtrechter met afdichting 70214 Show
70232 Terugstuwklep DN 125/150 70232 Show
70242 Inschuifgedeelte DN 125/150, met afdichting 70242 Show
72230 Vergrendelbaar deksel DN125-200, met noodafsluiter 72230 Show
Data Sheet
Handleidingen
Cad gegevens
Test Reports and Certificates
Verklaring van prestatie
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • CE-aanduiding (ce_kennzeichnung): ja
  • Nominale wijdte (DN) (nennweite): 125-200
  • Lengte (laenge): 353  mm
  • Breedte (breite): 216  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 2
  • Rvs rattenklep (edelstahlklappe_rattenschutz): nee
