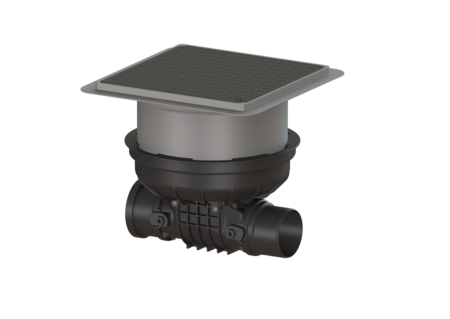

Terugstuwbeveiliging Staufix

DN 100, Vloerplaat, zwart, Type 1

KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, nominale wijdte (DN) 100, vloerinbouw, soort afdekking Afdekplaat, een mechanische terugstuwklep, buitendiameter (DA) 110 mm, vergrendeling Lock & Lift

  • Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
  • Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
  • Eenvoudig onderhoud en reiniging zonder gereedschap
Artikel nr. 720100.10S
GTIN 4026092076163
Korting groep 10

Terugstuwbeveiliging Staufix DN 100, Vloerplaat, zwart, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 6,4 kg Bruto gewicht: 9 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm In hoogte verstelbaar: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Dichtheid: spatwaterdicht
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
verlengstuk verdiepte inbouw, met flens 830070 Bekijk
Verlengstuk, flens+contrafl., vloerinb. 830073 Bekijk
Verlengstuk, flens, waterdicht beton 830075 Bekijk
  Titel Artikel nr.
Batterij 3V-batterij voor controle-eenheid 680665 Bekijk
Afdichting Dekselafdichting voor Staufix DN90-110 686112 Bekijk
Afdichting voor afdekplaat, systeem 330 mm 686114 Bekijk
Afdichting Afdichting, systeem 330 mm 686115 Bekijk
Staufix trechter met afdichting 70214 Bekijk
Klep uit kunststof Ø 100/110 70231 Bekijk
Inschuifgedeelte DN 100, met afdichting 70241 Bekijk
Vergrendelingsdeksel,DN90-100,noodvergr. 72229 Bekijk
Afdekplaat 830052 Bekijk
Spie DN 100 830100 Bekijk
Mof DN 100 830101 Bekijk
Handleidingen
Cad gegevens
Test Reports and Certificates
Verklaring van prestatie
  • Nominale wijdte (DN) (nennweite): 100
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Soort afdekking (abdeckungsart): Afdekplaat
  • Lengte (laenge): 444  mm
  • Breedte (breite): 444  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 1
