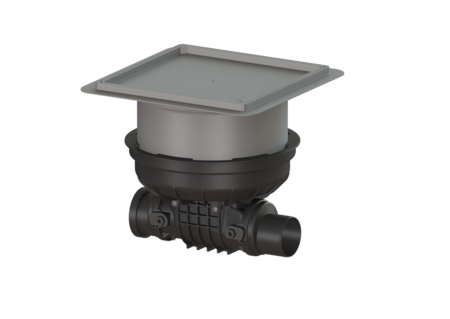

Terugstuwbeveiliging Staufix

DN 90, Vloerplaat, betegelbaar, Type 1

720090.10X
720090.10X

KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, DN 90, vloerinbouw, soort afdekking betegelbare afdekplaat, een mechanische terugstuwklep, buitendiameter (DA) 90 mm, vergrendeling Lock & Lift

  • Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
  • Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
  • Eenvoudig onderhoud en reiniging zonder gereedschap
Artikel nr. 720090.10X
GTIN 4026092076026
Korting groep 10

Terugstuwbeveiliging Staufix DN 90, Vloerplaat, betegelbaar, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 90 Uitwendige diameter (DA): 90 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 5,9 kg Bruto gewicht: 8,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
830070 Verlengstuk verdiepte inbouw, met flens 830070 Bekijk
830073 Verlengstuk verdiepte inbouw, Flens/tegenflens 830073 Bekijk
830075 Verlengstuk Vloerplaat, voor waterdicht beton 830075 Bekijk
  Titel Artikel nr.
680665 Batterij 3V-batterij voor controle-eenheid 680665 Bekijk
686112 Afdichting Dekselafdichting voor Staufix DN90-110 686112 Bekijk
686114 Afdichting voor afdekplaat, systeem 330 mm 686114 Bekijk
686115 Afdichting Afdichting, systeem 330 mm 686115 Bekijk
70214 Testtrechter met afdichting 70214 Bekijk
70231 Terugstuwklep DN 100 70231 Bekijk
70241 Inschuifgedeelte DN 100, met afdichting 70241 Bekijk
72229 Vergrendelbaar deksel DN 90-100, met noodafsluiter 72229 Bekijk
830050 Afdekplaat spatwaterdicht, zwart 366x366 mm 830050 Bekijk
83090 Spie DN 90 83090 Bekijk
83091 Mof DN 90 83091 Bekijk
Handleidingen
Cad gegevens
Test Reports and Certificates
Verklaring van prestatie
  • Nominale wijdte (DN) (nennweite): 90
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Soort afdekking (abdeckungsart): betegelbare afdekplaat
  • Lengte (laenge): 444  mm
  • Breedte (breite): 444  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 1
