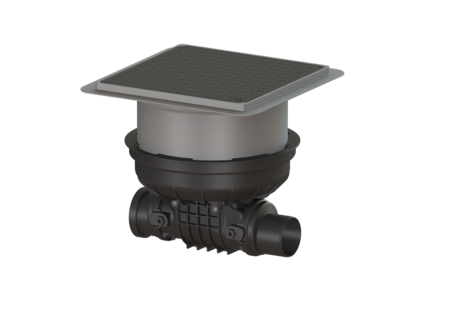

Terugstuwbeveiliging Staufix
DN 90, Vloerplaat, zwart, Type 1
KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, DN 90, vloerinbouw, soort afdekking Afdekplaat, een mechanische terugstuwklep, buitendiameter (DA) 90 mm, vergrendeling Lock & Lift
- Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Eenvoudig onderhoud en reiniging zonder gereedschap

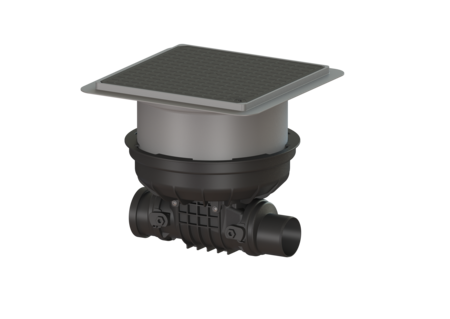

Artikel nr. | 720090.10S |
---|---|
GTIN | 4026092076019 |
Korting groep | 10 |
Terugstuwbeveiliging Staufix DN 90, Vloerplaat, zwart, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 90 Uitwendige diameter (DA): 90 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 6,4 kg Bruto gewicht: 9 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Dichtheid: spatwaterdicht
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk | |
Afdichting Dekselafdichting voor Staufix DN90-110 | 686112 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk | |
Testtrechter met afdichting | 70214 | Bekijk | |
Terugstuwklep DN 100 | 70231 | Bekijk | |
Inschuifgedeelte DN 100, met afdichting | 70241 | Bekijk | |
Vergrendelbaar deksel DN 90-100, met noodafsluiter | 72229 | Bekijk | |
Afdekplaat spatwaterdicht, betegelbaar | 830052 | Bekijk | |
Spie DN 90 | 83090 | Bekijk | |
Mof DN 90 | 83091 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 90
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): Afdekplaat
- Lengte (laenge): 444 mm
- Breedte (breite): 444 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 1
