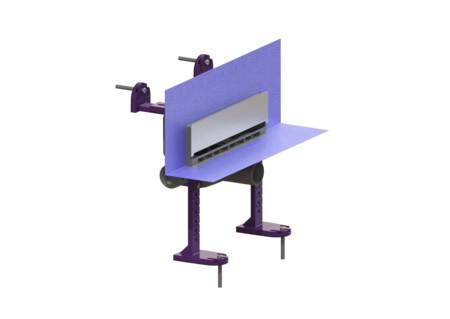

Wandafvoer Scada

rvs-afd., 17 mm, bev. dichtingsmanchet

PDF productgegevensblad

De wandafvoer Scada is bedoeld voor vloerafwatering binnen en heeft aansluitmogelijkheden aan de voorkant en aan de linker- en rechterzijkanten.

  • Flexibele en handige inbouwmogelijkheden
  • Voorgemonteerd dichtingsmanchet
Artikel nr. 48000.04M
GTIN 4026092079140
Korting groep 10

Wandafvoer Scada rvs-afd., 17 mm, bev. dichtingsmanchet
De wandafvoer Scada is bedoeld voor vloerafwatering binnen en heeft aansluitmogelijkheden aan de voorkant en aan de linker- en rechterzijkanten. Uitvoering: Verlichting: zonder Stankslot: inclusief Soort afdichting: Composietafdichting afdichting van het basiselement: voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 22 mm Algemene karakteristieken: Nominale wijdte (DN): 50 Uitwendige diameter (DA): 58 Afmetingen: Lengte: 362 mm Breedte: 195 mm Hoogte: 353 mm Reservoir: Aantal afvoeren: 1 ST Basiselement: Materiaal afvoerelement: ABS Afdekkingskarakteristieken: Soort afdekking: front Scada Roosterdesign: Standaard 67 Afdekkingsmateriaal: rvs V2A Afdekking kleur: zilver min. tegelhoogte: 22 mm Tegeldikte max.: 26 mm null: 15 - 18 mm Lengte: 312 mm Hoogte: 67 mm Vergrendeling: ingestoken Rooster: Framemateriaal: ABS Materiaal opzetstuk: ABS Afvoercapaciteit (l/s) bij 20 mmwk: 0,5 l/s
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Inbouwdoucheplaat met verval, 900 x 900 mm 48051
Inbouwdoucheplaat met verval, 1200 x 1200 mm 48052
  Titel Artikel nr.
Front voor wandafvoer Scada rvs, tegelhoogte max. 17 mm 48014
Stankslot Linearis, Waterslothoogte 22 mm 48603
Set reserveonderdelen Wandafvoer Scada 680685
  • Nominale wijdte (DN) (ATTR-118): 50
  • afdichting van het basiselement (ATTR-250): voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534
  • gekeurde geluidisolatie conform keuringsrapport (ATTR-252): P-BA 242/2013
  • - (ATTR-340):
  • Framemateriaal (ATTR-111): ABS
  • Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief) (ATTR-242): W3-I
  • Soort afdichting (ATTR-170): Composietafdichting
  • Stankslot (ATTR-115): inclusief
  • Verlichting (ATTR-225): zonder
  • Lengte (ATTR-A6A): 362  MMT
  • Breedte (ATTR-A6B): 195  MMT
  • Hoogte (ATTR-A6C): 353  MMT
  • volume (ATTR-320): 0,0  MTQ
  • lengte verpakking (ATTR-325): 395  MMT
  • breedte verpakking (ATTR-326): 295  MMT
  • hoogte verpakking (ATTR-327): 269  MMT
  • afmetingen (ATTR-323): 395X295X269MM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Roosterdesign (ATTR-112): Standaard 67
  • Soort afdekking (ATTR-A21): front Scada
  • Afdekking kleur (ATTR-A2A): zilver
  • Vergrendeling (ATTR-A2D): ingestoken
  • Afdekkingsmateriaal (ATTR-A2E): rvs V2A
  • Tegeldikte max. (ATTR-A2L): 26  MMT
  • Lengte (ATTR-A2M): 312  MMT
  • Hoogte (ATTR-A2P): 67  MMT
  • min. tegelhoogte (ATTR-A2O): 22  MMT
  • - (ATTR-336): 15  MMT
  • Aantal afvoeren (ATTR-B15B): 1  PCE
  • Materiaal afvoerelement (ATTR-232): ABS
  • Netto gewicht (ATTR-A3A): 2,3  KGM
  • Bruto gewicht (ATTR-A3B): 2,5  KGM
  • nationale prestatieverklaring (NDOP) (ATTR-304): 009-058
  • hoeveelheid afvalwater (ATTR-310): laag
  • bouwhoogte (ATTR-313): min. 63 mm
  • Uitwendige diameter (DA) (ATTR-147): 58
  • Waterslothoogte (ATTR-128): 22  MMT
  • Afvoercapaciteit (l/s) bij 20 mmwk (ATTR-157): 0,5  LTS
  • Materiaal opzetstuk (ATTR-231): ABS
  • Fabricaat (M-ATTR-001): KESSEL
  • Productgroep (M-ATTR-002): Afvoeren
  • Soort product (M-ATTR-003): Wandafvoer
  • Productserie (M-ATTR-004): Scada
  • Productnaam (M-ATTR-005): Scada
