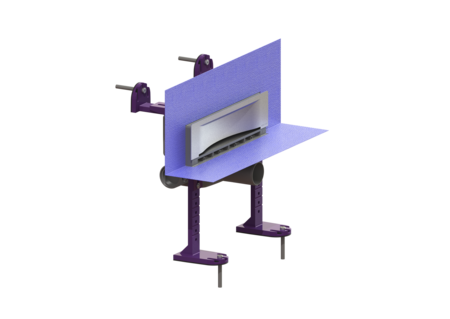

Wandafvoer Scada

afd. Wave, rvs, bev. dichtingsmanchet

PDF productgegevensblad

De wandafvoer Scada is bedoeld voor vloerafwatering binnen en heeft aansluitmogelijkheden aan de voorkant en aan de linker- en rechterzijkanten.

  • Flexibele en handige inbouwmogelijkheden
  • Voorgemonteerd dichtingsmanchet
Artikel nr. 48000.03M
GTIN 4026092079133
Korting groep 10

Wandafvoer Scada afd. Wave, rvs, bev. dichtingsmanchet
De wandafvoer Scada is bedoeld voor vloerafwatering binnen en heeft aansluitmogelijkheden aan de voorkant en aan de linker- en rechterzijkanten. Uitvoering: Verlichting: zonder Stankslot: inclusief Soort afdichting: Composietafdichting afdichting van het basiselement: voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 22 mm Algemene karakteristieken: Nominale wijdte (DN): 50 Uitwendige diameter (DA): 58 Afmetingen: Lengte: 362 mm Breedte: 195 mm Hoogte: 353 mm Reservoir: Aantal afvoeren: 1 ST Basiselement: Materiaal afvoerelement: ABS Afdekkingskarakteristieken: Soort afdekking: front Scada Roosterdesign: Wave Afdekkingsmateriaal: rvs V2A Afdekking kleur: zilver min. tegelhoogte: 15 mm Tegeldikte max.: 19 mm null: 15 - 18 mm Lengte: 312 mm Hoogte: 74 mm Oppervlak: Geborsteld rvs Vergrendeling: ingestoken Rooster: Framemateriaal: ABS vorm opzetstuk: hoekig Materiaal opzetstuk: ABS Afvoercapaciteit (l/s) bij 20 mmwk: 0,5 l/s
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
Inbouwdoucheplaat met verval, 900 x 900 mm 48051
Inbouwdoucheplaat met verval, 1200 x 1200 mm 48052
  Titel Artikel nr.
Front voor wandafvoer Scada Wave, rvs, 10mm-tegel 48013
Stankslot Linearis, Waterslothoogte 22 mm 48603
Set reserveonderdelen Wandafvoer Scada 680685
  • Nominale wijdte (DN) (ATTR-118): 50
  • afdichting van het basiselement (ATTR-250): voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534
  • volledig artikel (ATTR-254): ja
  • elektrische aansluiting aanwezig (ATTR-256): nee
  • aansluiting op GBS, GA (ATTR-257): nee
  • vorm opzetstuk (ATTR-259): hoekig
  • afwateringsvariant (ATTR-260): wandafvoer
  • vorm rooster/goot (ATTR-261): rechthoekig
  • soort afwatering (ATTR-263): vrije waterspiegel
  • gekeurde geluidisolatie conform keuringsrapport (ATTR-252): P-BA 242/2013
  • - (ATTR-340):
  • Framemateriaal (ATTR-111): ABS
  • Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief) (ATTR-242): W3-I
  • Soort afdichting (ATTR-170): Composietafdichting
  • Stankslot (ATTR-115): inclusief
  • Verlichting (ATTR-225): zonder
  • Lengte (ATTR-A6A): 362  MMT
  • Breedte (ATTR-A6B): 195  MMT
  • Hoogte (ATTR-A6C): 353  MMT
  • volume (ATTR-320): 0,0  MTQ
  • lengte verpakking (ATTR-325): 395  MMT
  • breedte verpakking (ATTR-326): 295  MMT
  • hoogte verpakking (ATTR-327): 269  MMT
  • afmetingen (ATTR-323): 395X295X269MM
  • aantal verpakkingseenheden (ATTR-321): 0
  • Roosterdesign (ATTR-112): Wave
  • Soort afdekking (ATTR-A21): front Scada
  • Afdekking kleur (ATTR-A2A): zilver
  • Vergrendeling (ATTR-A2D): ingestoken
  • Afdekkingsmateriaal (ATTR-A2E): rvs V2A
  • Oppervlak (ATTR-A2F): Geborsteld rvs
  • Tegeldikte max. (ATTR-A2L): 19  MMT
  • Lengte (ATTR-A2M): 312  MMT
  • Hoogte (ATTR-A2P): 74  MMT
  • min. tegelhoogte (ATTR-A2O): 15  MMT
  • - (ATTR-336): 15  MMT
  • Aantal afvoeren (ATTR-B15B): 1  PCE
  • Materiaal afvoerelement (ATTR-232): ABS
  • Netto gewicht (ATTR-A3A): 1,9  KGM
  • Bruto gewicht (ATTR-A3B): 2,4  KGM
  • nationale prestatieverklaring (NDOP) (ATTR-304): 009-058
  • hoeveelheid afvalwater (ATTR-310): laag
  • bouwhoogte (ATTR-313): min. 63 mm
  • Uitwendige diameter (DA) (ATTR-147): 58
  • Waterslothoogte (ATTR-128): 22  MMT
  • Afvoercapaciteit (l/s) bij 20 mmwk (ATTR-157): 0,5  LTS
  • Materiaal opzetstuk (ATTR-231): ABS
  • Fabricaat (M-ATTR-001): KESSEL
  • Productgroep (M-ATTR-002): Afvoeren
  • Soort product (M-ATTR-003): Wandafvoer
  • Productserie (M-ATTR-004): Scada
  • Productnaam (M-ATTR-005): Scada
