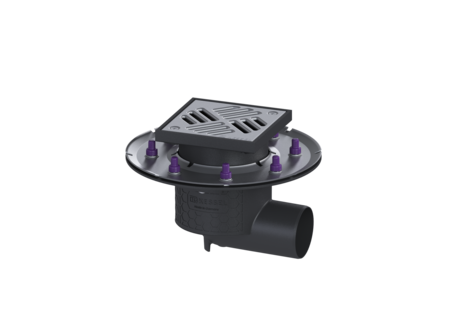

Vloerafvoer Practicus persafd.fl.
DN 70, horizontaal, Sleufrooster
KESSEL Vloerafvoer Practicus persafd.fl., lengte afdekking 138 mm, aansluiting zijwaarts, nominale wijdte (DN) 70, stankslot inclusief, soort afdekking Sleufrooster, designrooster Kessel, afdichting opzetstuk door aansluitrand
- Hygiëne: hygiënisch, absoluut corrosiebestendig en duurzaam materiaal
- Geluidsisolatie: uitstekende isolatie, bevestigd door het Fraunhofer Institut
Artikel nr. | 45179.11 |
---|---|
GTIN | 4026092033029 |
Korting groep | 10 |
Vloerafvoer Practicus persafd.fl. DN 70, horizontaal, Sleufrooster
De verdiepings-/vloerafvoer Practicus van kunststof is bedoeld voor puntafwatering en is uitgerust met een persafdichtingsflens, een uitneembaar stankslot, een afdichting en een bouwfaseafdekking. Inclusief telescopisch in hoogte verstelbaar opzetstuk van ABS. De afvoer voldoet aan bijzondere geluidsisolatie-eisen, gemeten door het Fraunhofer Institut Stuttgart. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. De uitloopaansluiting is geschikt voor het aansluiten van SML-pijpen. Met aansluitmogelijkheid voor aarding. Uitvoering Systeem: 125 Afdichting van het opzetstuk: aansluitrand Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 1,3 Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 70 Uitwendige diameter (DA): 75 mm ATEX: nee Stankslot: inclusief Afmetingen Netto gewicht: 1,94 kg Bruto gewicht: 2,57 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm Lengte verpakking: 400 mm Breedte verpakking: 300 mm Hoogte verpakking: 400 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: PP Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 138 mm Hoogte Afdekking: 16 mm Lengte Afdekking: 138 mm Framemateriaal: ABS Vergrendeling: geschroefd Belastingsklasse: K 3 (EN 1253-1) Roosterdesign: Kessel Framebreedte: 150 mm Framelengte: 150 mm Opzetstuk: in hoogte verstelbaar Materiaal opzetstuk: ABS
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Verlengstuk H: 140 mm, met lijmflens | 48403 | Bekijk | |
Verlengstuk H: 147 mm, met persafdichtingsflens | 48404 | Bekijk | |
Verlengstuk H: 120 mm, met lijmflens | 48900 | Bekijk | |
Afdichtingsbaan voor Systeem 125, WD-beton | 48981 | Bekijk | |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 70
- Materiaal afvoerelement (material_grundkoerper): PP
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): ABS
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): aansluitrand
