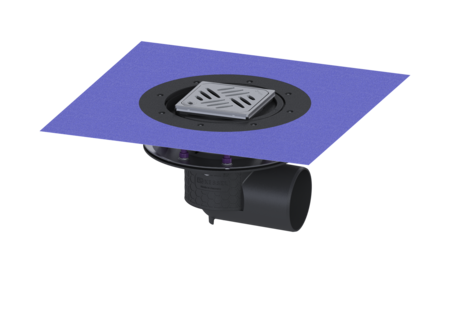

Vloerafvoer Practicus persafd.fl.
DN 100, hor., Comp.afd., Designrooster
KESSEL Vloerafvoer Practicus persafd.fl., lengte afdekking 120 mm, aansluiting zijwaarts, nominale wijdte (DN) 100, stankslot inclusief, soort afdekking Designrooster, designrooster Kessel, afdichting opzetstuk door voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
- Hygiëne: hygiënisch, absoluut corrosiebestendig en duurzaam materiaal
- Geluidsisolatie: uitstekende isolatie, bevestigd door het Fraunhofer Institut
Artikel nr. | 45119.53 |
---|---|
GTIN | 4026092052495 |
Korting groep | 10 |
Vloerafvoer Practicus persafd.fl. DN 100, hor., Comp.afd., Designrooster
De verdiepings-/vloerafvoer Practicus van kunststof is bedoeld voor puntafwatering en is uitgerust met een persafdichtingsflens, een uitneembaar stankslot, een afdichting en een bouwfaseafdekking. Inclusief telescopisch in hoogte verstelbaar opzetstuk van ABS. De afvoer voldoet aan bijzondere geluidsisolatie-eisen, gemeten door het Fraunhofer Institut Stuttgart. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. De uitloopaansluiting is geschikt voor het aansluiten van SML-pijpen. Met aansluitmogelijkheid voor aarding. Uitvoering Systeem: 125 Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 1,7 Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm ATEX: nee Stankslot: inclusief Afmetingen In hoogte verstelbaar: 10 - 23 mm Netto gewicht: 3,4 kg Bruto gewicht: 4,36 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm Lengte verpakking: 586 mm Breedte verpakking: 386 mm Hoogte verpakking: 400 mm Reservoir/basiselement Aantal afvoeren: 1 Aansluiting toe-/afvoerspie: De uitlaattuit is geschikt voor aansluiting op SML-buizen. Materiaal afvoerelement: PP Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Designrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 120 mm Lengte Afdekking: 120 mm Framemateriaal: rvs 14301 Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Roosterdesign: Kessel Antislipklasse: R9 volgens DIN 51130; C volgens DIN 51097 Framebreedte: 132 mm Framelengte: 132 mm Opzetstuk: verstelbaar in drie dimensies Materiaal opzetstuk: ABS
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Verlengstuk H: 140 mm, met lijmflens | 48403 | Bekijk | |
Verlengstuk H: 147 mm, met persafdichtingsflens | 48404 | Bekijk | |
Verlengstuk H: 120 mm, met lijmflens | 48900 | Bekijk | |
Afdichtingsbaan voor Systeem 125, WD-beton | 48981 | Bekijk | |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Stankslot voor Practicus, Ecoguss, Ferrofix | 27169 | Bekijk | |
Basiselement Practicus Persafd.fl., DN 100, Uitloop horizontaal | 45119 | Bekijk | |
Persafdichtingsflens van Ecoguss Systeem 125, incl. bevestigingsklemmen | 48407 | Bekijk | |
Dichtingsmanchet voor dunbedafdichting vloeibaar | 48651 | Bekijk | |
Opzetstuk Variofix Designr. Kessel, rvs304, Lock&Lift, L15 | 48904 | Bekijk | |
Designrooster Oval, Lock & Lift | 680225 | Bekijk | |
Designrooster KESSEL, Lock & Lift | 680226 | Bekijk | |
Designrooster Cross, Lock & Lift | 680235 | Bekijk | |
Designrooster Parade, Lock & Lift | 680236 | Bekijk | |
Designrooster Festival, Lock & Lift | 680237 | Bekijk | |
Designrooster Spot, Lock & Lift | 680238 | Bekijk | |
Designrooster Slot, Lock & Lift | 680239 | Bekijk | |
Designrooster Sticks, Lock & Lift | 680240 | Bekijk | |
Ontgrendelsleutel voor Lock & Lift | 680702 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 100
- Materiaal afvoerelement (material_grundkoerper): PP
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
