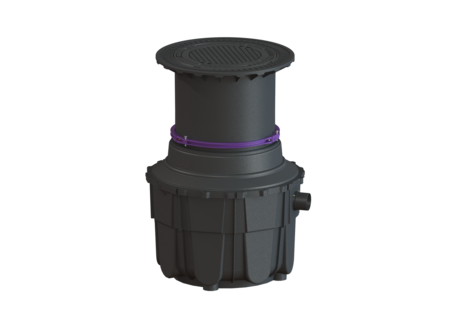

Olie-/benzineafscheider EasyOil
ground, LW 800, NG 1,5, Klasse II, B

De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd.
- Duurzame dichtheid tot aan maaiveld
- Bestand tegen en geschikt voor E10 en biodiesel (FAME) tot een gehalte van 100%
- Optioneel met terugstuwbeveiliging conform DIN 13564
Artikel nr. | 99601.016B |
---|---|
GTIN | 4026092030967 |
Korting groep | 60 |
Olie-/benzineafscheider EasyOil ground, LW 800, NG 1,5, Klasse II, B
De afscheider voor lichte vloeistoffen is geschikt voor ondergrondse installatie. Het verzamelreservoir van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een automatische afsluitvoorziening. Een of meer regenwaterdichte afdekkingen maken eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden mogelijk. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL AG verkrijgbaar. 20 jaar garantie op het materiaal PE. Opmerking: voordat de afscheider besteld wordt moet de vergunning bij de autoriteiten worden aangevraagd. Inbouwsituatie: aardinbouw Uitvoering: Soort lediging: handmatig met zuigslang Coalescentiefilter: nee Nominale grootte (NG): 1,5 draagvermogen (DIN 19901): E2 Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afscheiderklasse: II Toepassingsspectrum voor lichte vloeistoffen: van 0,85 tot 0,95 g/cm3 Algemene karakteristieken: Materiaal: PE Afmetingen: Inbrengmaat lengte: 1.091 mm Breedte inbrengmaat: 1.012 mm Oversteek: 50 mm Reservoir: Nominale toevoer (DN): 100 Nominale toevoerdiameter (DA): 110 mm Nominale afvoerdiameter (DN): 100 Nominale afvoerdiameter (DN): 110 mm Afstand onderkant toevoerbuis tot reservoirbodem: 508 mm Afstand onderkant afvoerbuis tot reservoirbodem: 461 mm Inbouwdiepte: 518 - 942 mm Dagmaat reservoir (LW): 800 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS In hoogte verstelbaar: telescopisch opzetstuk, 5 graden kantelbaar Afdekkingskarakteristieken: Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: B 125 (EN 124) Lengte: 648 mm Breedte: 648 mm Hoogte: 95 mm Dichtheid: geur- en spatwaterdicht Vergrendeling: onvergrendeld Afvalwaterinhoud: Totaal volume: 230 l Inhoud slibvang: 130 l Volume opslag lichte vloeistoffen: 70,5 l Besturing: Besturingskast: nee
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Monsternameschacht LW 1000, DN 100, Klasse B | 9151010B | Bekijk |
![]() | verlengstuk Systeem 400, H: 600 mm, kan worden ingekort | 915402 | Bekijk |
![]() | Monsternameschacht Type München, DN 100, Klasse B | 915761/120B-1000 | Bekijk |
![]() | Monsternameschacht DN 100, met Staufix SWA, Klasse B | 915761/120B-SWA | Bekijk |
![]() | Monsternameschacht LW 400, DN 100/150, Klasse A | 915880A | Bekijk |
![]() | Monsternameschacht LW 400, DN 100/150, Klasse B | 915880B | Bekijk |
![]() | Monsternameschacht d: 450 mm, DN 100, Klasse A | 915881A | Bekijk |
![]() | Monsternameschacht d: 450 mm, DN 100, Klasse B | 915881B | Bekijk |
![]() | verlengstuk d: 600 mm, Verhoging 500 mm | 917460 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
![]() | Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk |
![]() | Afdichting voor opzetstuk LW 600 | 680277 | Bekijk |
![]() | Afdekplaat Klasse B, gietijzer, niet-vergrendeld | 680321 | Bekijk |
![]() | Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk |
![]() | Uitstroomprofiel voor olie-/benzineafscheiders NG 1,5 | 680333 | Bekijk |
![]() | Adapter Plaat met aansluiting | 680334 | Bekijk |
![]() | Afdichting voor afvoeraansluitingen | 680335 | Bekijk |
Catalogus pagina | |
---|---|
Handleidingen | |
Cad gegevens | |
Verklaring van prestatie |
- Afscheiderklasse (ATTR-240): II
- land van herkomst (ATTR-322): DE
- Totaal volume (ATTR-209): 230 LTR
- Volume opslag lichte vloeistoffen (ATTR-210): 70,5 LTR
- Oversteek (ATTR-215): 50 MMT
- Netto gewicht (ATTR-A3A): 108 KGM
- Inbouwdiepte (ATTR-B2_VB): 518 MMT
- Nominale grootte (NG) (ATTR-197): 1,5
- Soort lediging (ATTR-199): handmatig met zuigslang
- Coalescentiefilter (ATTR-205): nee
- draagvermogen (DIN 19901) (ATTR-305): E2
- Soort afdekking (ATTR-A21): Afdekplaat
- Afdekking kleur (ATTR-A2A): zwart
- Belastingsklasse (ATTR-A2B): B 125 (EN 124)
- Dichtheid (ATTR-A2C): geur- en spatwaterdicht
- Vergrendeling (ATTR-A2D): onvergrendeld
- Afdekkingsmateriaal (ATTR-A2E): Gietijzer
- Lengte (ATTR-A2M): 648 MMT
- Breedte (ATTR-A2N): 648 MMT
- Hoogte (ATTR-A2P): 95 MMT
- Inhoud slibvang (ATTR-206): 130 LTR
- Inbrengmaat lengte (ATTR-217): 1.091 MMT
- Breedte inbrengmaat (ATTR-218): 1.012 MMT
- volume (ATTR-320): 1,7 MTQ
- lengte verpakking (ATTR-325): 1.200 MMT
- breedte verpakking (ATTR-326): 1.000 MMT
- hoogte verpakking (ATTR-327): 1.450 MMT
- afmetingen (ATTR-323): 1200X1100X1450MM
- aantal verpakkingseenheden (ATTR-321): 1
- Dagmaat reservoir (LW) (ATTR-B14): 800 MMT
- Aansluiting toe-/afvoerspie (ATTR-B14B): PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS
- Nominale toevoer (DN) (ATTR-B1CA): 100 MMT
- Nominale toevoerdiameter (DA) (ATTR-B1CB): 110 MMT
- Afstand onderkant toevoerbuis tot reservoirbodem (ATTR-B1D): 508 MMT
- Nominale afvoerdiameter (DN) (ATTR-B15CA): 100
- Nominale afvoerdiameter (DN) (ATTR-B15CB): 110
- Afstand onderkant afvoerbuis tot reservoirbodem (ATTR-B15D): 461 MMT
- Besturingskast (ATTR-S2): nee
- Bruto gewicht (ATTR-A3B): 119 KGM
- Aanwijzing voor het gebruik/de installatie (ATTR-236): Vor Bestellung ist die Genehmigung bei der zuständigen Behörde einzuholen.
- prestatieverklaring (DOP) (ATTR-292): 009-016
- Inbouwsituatie (ATTR-1):
aardinbouw
- Materiaal (ATTR-101):
PE
- In hoogte verstelbaar (ATTR-177): telescopisch opzetstuk, 5 graden kantelbaar
- Afleveringstoestand (ATTR-189): Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten)
- Toepassingsspectrum voor lichte vloeistoffen (ATTR-248): van 0,85 tot 0,95 g/cm3
- Fabricaat (M-ATTR-001): KESSEL
- Productgroep (M-ATTR-002): Afscheidertechniek
- Soort product (M-ATTR-003): Olie-/benzineafscheider
- Productserie (M-ATTR-004): EasyOil
- Productnaam (M-ATTR-005): EasyOil ground
