Vetafscheider EasyClean free

NS 15, Auto Mix & Pump,links

93015-01-PVS-L
93015-01-PVS-L

KESSEL Vetafscheider EasyClean free, lediging Auto Mix & Pump, nominale grootte 15, stroomrichting links, besturingskast, vrije opstelling, soort lediging automatisch afvoer- en reinigingssysteem, nee

  • Kijkglas en vulvoorziening standaard
  • Schone en geurloze lediging en reiniging
  • Individualisering door middel van besturingskast mogelijk
Artikel nr. 93015-01-PVS-L
GTIN 4026092104996
Korting groep 60

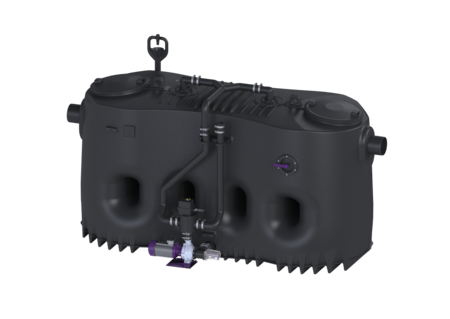

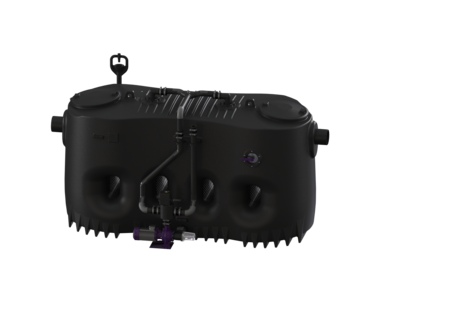

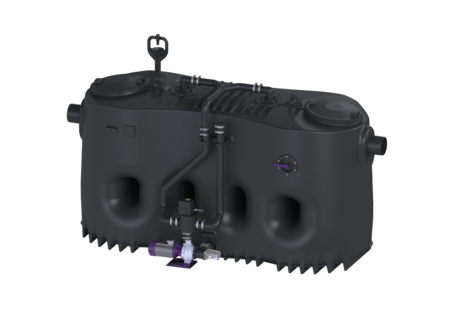

Vetafscheider EasyClean free NS 15, Auto Mix & Pump,links
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging en reukloze lediging gebeurt via een externe pomp met 2-wegklep en servomotor, die door een afsluiter van het reservoir kan worden gescheiden. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met meerregelige display, die via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. Reiniging en lediging kan op afstand worden gestart via een optioneel verkrijgbare afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. Garantie op het materiaal PE 20 jaar. Uitvoering Afsluitvoorziening: ja Stromingsrichting: links Afvoervariant: Auto Mix & Pump Schredder-mix-systeem: ja Kijkglas: ja Nominale grootte (NG): 15 SonicControl: nee Zuigleiding: Ledigingspomp Vulvoorziening conform DIN 1988: ja Soort lediging: automatisch afvoer- en reinigingssysteem Watertoevoer: 2 magneetkleppen 1" Draagvermogen (DIN 19901): F3 Algemene karakteristieken Materiaal: PE Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 420 kg Bruto gewicht: 495 kg Opsteloppervlak lengte: 3530 mm Opsteloppervlak breedte: 1680 mm Opsteloppervlak hoogte: 1950 mm Lengte verpakking: 3530 mm Breedte verpakking: 1680 mm Hoogte verpakking: 2085 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1130 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1200 mm Nominale afvoerdiameter (DN): 200 mm Nominale afvoerdiameter (DN): 200 mm Nominale toevoerdiameter (DA): 200 mm Nominale toevoer (DN): 200 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, HT-buis conform DIN 19560, PP of AS Onderhoudsopening: 420 mm Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Afvalwaterinhoud Afscheiderinhoud: 2230 l Totaal volume: 3730 l Inhoud slibvang: 1500 l Volume vetopslag: 600 l Loopband Pomp: SPF 300 KE 2.0 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,87 Beschermingsklasse pomp: IP 55 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Lengte van pompkabel: 5 m Nominale stroomsterkte: 6,2 A Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (besturingskast): Zekering via besturingskast 400 V
  Titel Artikel nr.
  Titel Artikel nr.
80220.20 Aansluiten Elektr. onderdelen Vetafsch. 80220.20 Show
917411/F Algemene inspectie EasyClean free met lektest 917411/F Show
917412/P1 Onderhoud v. vetafscheider type D+S, M en PV, NG10 917412/P1 Show
917415 Inbedrijfstelling voor vetafscheiders 917415 Show
  Titel Artikel nr.
28792 GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Show
915883 Monsternamevoorziening DN 200, horizontaal 915883 Show
916601 Afstandbediening RemoteControl 916601 Show
917413 Inbouwkast voor montage op de wand 917413 Show
917414 Inbouwkast voor montage in de wand 917414 Show
917821 Laagdiktemeter SonicControl, voor vetafscheiders 917821 Show
917871 Kabelverlengset 10m, voor SonicControl vetafscheider 917871 Show
917872 Kabelverlengset 20m, voor SonicControl vetafscheider 917872 Show
917873 Kabelverlengset 30m, voor SonicControl vetafscheider 917873 Show

Montage Tekening

93015-01-PVS-L
  Titel Artikel nr.
680003 Afdichting DN 150 680003 Show
680126 Slangklem d: 110 mm 680126 Show
680275 Ventiel Herverdeler in twee richtingen 680275 Show
680329 Afsluiter DN 100, kunststof, horizontaal 680329 Show
680342 Besturingskast Auto Mix & Pump, 6,5, 7,5 en 10 A 680342 Show
680434 Verbindingsslang DN 100, l: 100 mm 680434 Show
680555 Verbindingsslang met slangklemmen, DN 75, l: 100 mm 680555 Show
680832 Servomotor Variant voor stroomrichting links/rechts 680832 Show
680916 Aandrijfmotor voor SPF 300 KE, IP 55 680916 Show
680917 Pompbehuizing voor SPF 300 KE 680917 Show
85047 Magneetklep 1" 85047 Show
913109 Kijkglas voor vetafscheider EasyClean 913109 Show
916901 Deksel d: 625 mm 916901 Show
917001 Spansluiting voor deksel 625 mm 917001 Show
917201 Afdichting voor deksel 625 mm 917201 Show
917854 Radiaal schoepenwiel met snijplaat en wervelinrichting,3,0 kW 917854 Show
917855 Snijplaat voor pomp 3,0 kW 917855 Show
917856 Vervangingspomp SPF 300 KE 2.0 Homogenisator, 3,0 kW 917856 Show
  • Afvoervariant (entsorgungsvariante): Auto Mix & Pump
  • Besturingskast (schaltgeraet): ja
  • Materiaal (material): PE
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Zuigleiding (entsorgungseinrichtung): Ledigingspomp
  • Inbouwsituatie (einbausituation): vrije opstelling
  • CE-aanduiding (ce_kennzeichnung): ja
  • Schredder-mix-systeem (schredder_mix_system): ja
  • Nominale grootte (NG) (nenngroesse): 15
  • SonicControl (soniccontrol): nee
  • Stromingsrichting (fliessrichtung): links
