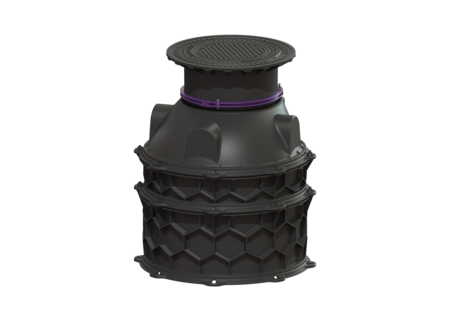

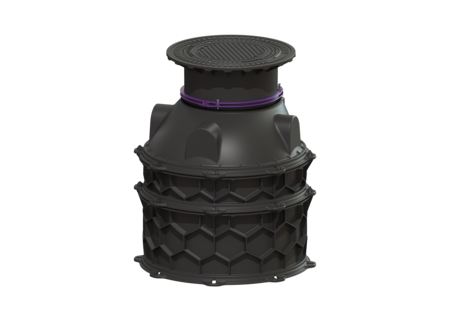

Schachtmodule LW 1000 vloerplaat
Toegang LW 600, 880-1129 mm, Klasse D
- Kan modulair worden opgebouwd met eenvoudige verbindingssegmenten en 250 en 500 mm hoge verlengstukken
- Innovatieve honingraatstructuur
- Voor inbouw in het grondwater tot 3000 mm
Artikel nr. | 8740013 |
---|---|
GTIN | 4026092065280 |
Korting groep | 60 |
Schachtmodule LW 1000 vloerplaat Toegang LW 600, 880-1129 mm, Klasse D
Uitvoering Aanwijzing inbouwdiepte: voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd Algemene karakteristieken Kleur: zwart Materiaal: PE-HD Norm: EN 13598-2 Inbouwsituatie: aardinbouw Afleveringstoestand: In delen voor bouwzijdige montage (klimhulpen zijn voorgemonteerd) Max. boring van toevoer (DN): Z-42.1-527 Afmetingen Netto gewicht: 108,5 kg Bruto gewicht: 125 kg Grondwaterdichtheid vanaf bodem: 3000 mm Inbouwdiepte: 880 - 1129 mm In hoogte verstelbaar: telescopisch opzetstuk Breedte: 1200 mm Lengte: 1200 mm breedte verpakking: 1200 mm hoogte verpakking: 2200 mm lengte verpakking: 1200 mm Reservoir/basiselement Aantal toevoeren: 150 mm Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 659 mm Altezza Afdekking: 122 mm Lengte Afdekking: 659 mm Oppervlak: gietijzer Vergrendeling deksel: vergrendelt Belastingsklasse: D 400 (EN 124) Dichtheid: spatwaterdicht
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting voor verlengstuk | 680125 | Bekijk | |
Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk | |
Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk | |
Verlengstuk 250 mm, voor schachtmodule LW 1000 | 680370 | Bekijk | |
Verlengstuk 500 mm, voor schachtmodule LW 1000 | 680371 | Bekijk | |
Set verbindingsbouten 10 stuks | 680373 | Bekijk | |
Afdichting voor schachtmodule | 680374 | Bekijk | |
Klimhulp voor schachtmodule | 680376 | Bekijk | |
Schachtconus LW 600, toegang schachtmodule | 680431 | Bekijk | |
Opzetstuk d: 600 mm | 680569 | Bekijk | |
Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk | |
Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk | |
LÖVM Deksel uit GG Kl. D geschroefd | 860136 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring |
- Inbouwsituatie (einbausituation): aardinbouw
- Externe bewaking (fremdueberwachung): SKZ
- Soort afdekking (abdeckungsart): Afdekplaat rond
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 880 mm
- Bruto gewicht (gewicht_brutto): 125 kg
- Oppervlak (oberflaeche): gietijzer
