Erfafvoer

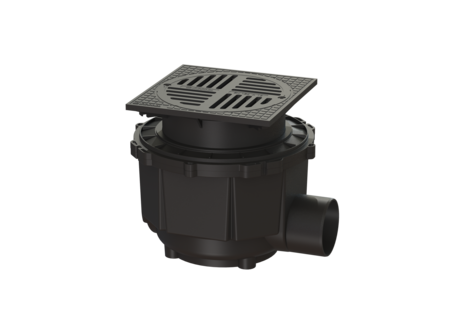

Systeem 400, DN 150, A, 380 - 510 mm

851150A

KESSEL Erfafvoer, DN 150, inbouwdiepte 380 - 510 mm, belastingsklasse A 15, stankslot nee, afdekking Kunststof, breedte afdekking 400 mm, lengte afdekking 400 mm, afwatering door puntafvoer, aansluiting zijwaarts, basiselement Kunststof

  • In verschillende belastingklassen beschikbaar
  • Compleet, in hoogte verstelbaar systeem
  • Eenvoudige aardinbouw
Artikel nr. 851150A
GTIN 4026092004340
Korting groep 10

    Erfafvoer Systeem 400, DN 150, A, 380 - 510 mm
    De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm Stankslot: nee Afmetingen Netto gewicht: 10 kg Bruto gewicht: 10 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Inbouwdiepte: 380 - 510 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 585 mm Breedte verpakking: 535 mm Hoogte verpakking: 510 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 400 mm Lengte Afdekking: 400 mm Oppervlak: geërodeerd Belastingsklasse: A 15 (EN 124) Framebreedte: 400 mm Framelengte: 400 mm Form opzetstuk: hoekig Inhoud slibvang: ja
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    500100 Gatenzaag voor DN 100/125/150 500100 Bekijk
    500101 Gatenzaag voor DN 50/70/100 500101 Bekijk
    83021 Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton 83021 Bekijk
    83022 Afdichtingsbaan voor Systeem 400, WD-beton 83022 Bekijk
    850101 verlengstuk Systeem 400, kunststof 850101 Bekijk
    850102 Overgangsstuk d: 450 mm, met afdichting 850102 Bekijk
    850103 Overgangsstuk d: 358 mm, met afdichting 850103 Bekijk
    850114 Afdichting voor buisdoorvoer, DN 50 850114 Bekijk
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Bekijk
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Bekijk
    850118 Afdichting voor buisdoorvoer, DN 125 850118 Bekijk
    850119 Afdichting voor buisdoorvoer, DN 150 850119 Bekijk
    850132 Afdekplaat kunststof, Klasse A 850132 Bekijk
      Titel Artikel nr.
    850010 Basiselement erf-/regenafvoer met uitloop, DN 150, d: 450 mm 850010 Bekijk
    850102 Overgangsstuk d: 450 mm, met afdichting 850102 Bekijk
    850111 Verbindingsspie kunststof, 4 stuks 850111 Bekijk
    850113 Afdichting d: 458 mm 850113 Bekijk
    850115 Vuilvanger Systeem 400, kunststof 850115 Bekijk
    850134 Sleufrooster rond, d: 362 mm, kunststof 850134 Bekijk
    Cad gegevens
    • Nominale wijdte (DN) (nennweite): 150
    • Materiaal afvoerelement (material_grundkoerper): Kunststof
    • Afdekkingsmateriaal (abdeckung_material): Kunststof
    • Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
    • Belastingsklasse (belastungsklasse): A 15 (EN 124)
    • Inbouwdiepte (einbautiefe): 380  mm
    • (form_Aufsatzstueck):
    • Inhoud slibvang (schlammeimer): ja
    • Stankslot (geruchsverschluss): nee
