Erfafvoer

Systeem 400, DN 100, D, 730 - 1080 mm

851102D
PDF productgegevensblad

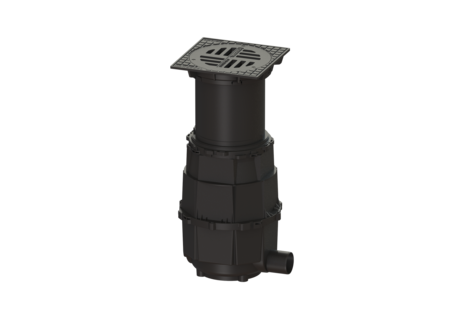

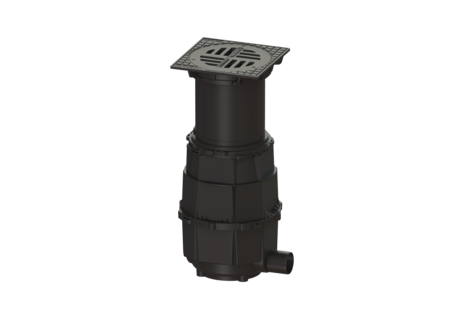

KESSEL Erfafvoer, DN 100, inbouwdiepte 730 - 1080 mm, belastingsklasse D 400, stankslot inclusief, breedte afdekking 450 mm, lengte afdekking 450 mm, afwatering door puntafvoer

  • In verschillende belastingklassen beschikbaar
  • Compleet, in hoogte verstelbaar systeem
  • Eenvoudige aardinbouw
Artikel nr. 851102D
GTIN 4026092004333
Korting groep 10

    Erfafvoer Systeem 400, DN 100, D, 730 - 1080 mm
    De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Waterslothoogte: 100 mm Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Stankslot: inclusief Afmetingen Netto gewicht: 43 kg Bruto gewicht: 49 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Inbouwdiepte: 730 - 1080 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 585 mm Breedte verpakking: 535 mm Hoogte verpakking: 1080 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Breedte Afdekking: 450 mm Lengte Afdekking: 450 mm Oppervlak: geërodeerd Belastingsklasse: D 400 (EN 124) Framebreedte: 450 mm Framelengte: 450 mm Form opzetstuk: hoekig Inhoud slibvang: ja
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    500100 Gatenzaag voor DN 100/125/150 500100 Show
    500101 Gatenzaag voor DN 50/70/100 500101 Show
    83021 Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton 83021 Show
    83022 Afdichtingsbaan voor Systeem 400, WD-beton 83022 Show
    850101 verlengstuk Systeem 400, kunststof 850101 Show
    850102 Overgangsstuk d: 450 mm, met afdichting 850102 Show
    850103 Overgangsstuk d: 358 mm, met afdichting 850103 Show
    850114 Afdichting voor buisdoorvoer, DN 50 850114 Show
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Show
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Show
    850118 Afdichting voor buisdoorvoer, DN 125 850118 Show
    850119 Afdichting voor buisdoorvoer, DN 150 850119 Show
    850136 Afdekplaat van gietijzer, Klasse D 850136 Show
    850143 Uitneemapparaat voor stankslot systeem 400 850143 Show

    Montage Tekening

    851102D
      Titel Artikel nr.
    850009 Basiselement erf-/regenafvoer met uitloop, DN 100, d: 450 mm 850009 Show
    850101 verlengstuk Systeem 400, kunststof 850101 Show
    850103 Overgangsstuk d: 358 mm, met afdichting 850103 Show
    850111 Verbindingsspie kunststof, 4 stuks 850111 Show
    850112 Afdichting d: 368 mm 850112 Show
    850113 Afdichting d: 458 mm 850113 Show
    850115 Vuilvanger Systeem 400, kunststof 850115 Show
    850121 Opzetstuk hoogte verstelbaar, kl. D 850121 Show
    850137 Sleufrooster rond, d: 395 mm, gietijzer 850137 Show
    850141 Stankslot voor erfafvoeren, DN 100 850141 Show
    • Nominale wijdte (DN) (nennweite): 100
    • Materiaal afvoerelement (material_grundkoerper): Kunststof
    • Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
    • Afdekkingsmateriaal (abdeckung_material): Gietijzer
    • Belastingsklasse (belastungsklasse): D 400 (EN 124)
    • Inbouwdiepte (einbautiefe): 730  mm
    • Stankslot (geruchsverschluss): inclusief
    • (form_Aufsatzstueck):
    • Inhoud slibvang (schlammeimer): ja
