Erfafvoer

Sys400, DN100, A, 460-590mm, terugstuwb.

851101A-RSV
PDF productgegevensblad

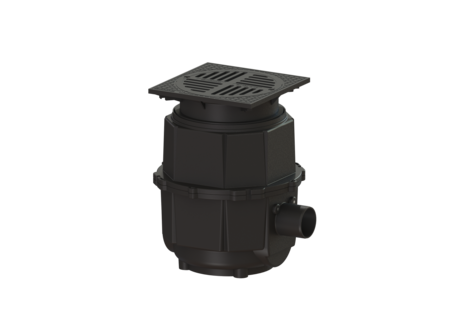

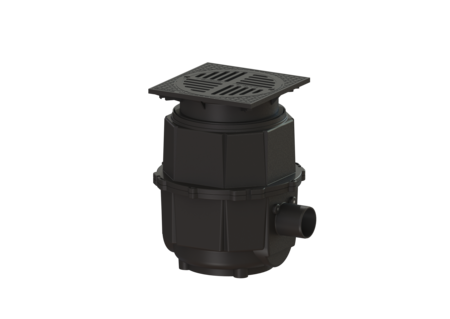

KESSEL Erfafvoer, DN 100, inbouwdiepte 460 - 590 mm, belastingsklasse A 15, stankslot inclusief, breedte afdekking 400 mm, lengte afdekking 400 mm, afwatering door puntafvoer

  • In verschillende belastingklassen beschikbaar
  • Compleet, in hoogte verstelbaar systeem
  • Eenvoudige aardinbouw
Artikel nr. 851101A-RSV
GTIN 4026092055229
Korting groep 10

    Erfafvoer Sys400, DN100, A, 460-590mm, terugstuwb.
    De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 3,1 Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Terugstuwbeveiliging: Type 5 Stankslot: inclusief Afmetingen Netto gewicht: 47 kg Bruto gewicht: 47 kg Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Inbouwdiepte: 460 - 590 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte verpakking: 700 mm Breedte verpakking: 800 mm Hoogte verpakking: 595 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 400 mm Lengte Afdekking: 400 mm Oppervlak: geërodeerd Belastingsklasse: A 15 (EN 124) Framebreedte: 400 mm Framelengte: 400 mm Form opzetstuk: hoekig Inhoud slibvang: ja
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    500100 Gatenzaag voor DN 100/125/150 500100 Show
    500101 Gatenzaag voor DN 50/70/100 500101 Show
    83021 Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton 83021 Show
    83022 Afdichtingsbaan voor Systeem 400, WD-beton 83022 Show
    850101 verlengstuk Systeem 400, kunststof 850101 Show
    850102 Overgangsstuk d: 450 mm, met afdichting 850102 Show
    850103 Overgangsstuk d: 358 mm, met afdichting 850103 Show
    850114 Afdichting voor buisdoorvoer, DN 50 850114 Show
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Show
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Show
    850118 Afdichting voor buisdoorvoer, DN 125 850118 Show
    850119 Afdichting voor buisdoorvoer, DN 150 850119 Show

    Montage Tekening

    851101A-RSV
      Titel Artikel nr.
    27603 Terugstuwbeveiliging Module voor kelderafvoer met 2 kleppen 27603 Show
    27608 Adapter voor aanpassing 27603 en 27605 27608 Show
    850111 Verbindingsspie kunststof, 4 stuks 850111 Show
    850113 Afdichting d: 458 mm 850113 Show
    850115 Vuilvanger Systeem 400, kunststof 850115 Show
    850134 Sleufrooster rond, d: 362 mm, kunststof 850134 Show
    • Nominale wijdte (DN) (nennweite): 100
    • Materiaal afvoerelement (material_grundkoerper): Kunststof
    • Afdekkingsmateriaal (abdeckung_material): Kunststof
    • Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
    • Belastingsklasse (belastungsklasse): A 15 (EN 124)
    • Inbouwdiepte (einbautiefe): 460  mm
    • Stankslot (geruchsverschluss): inclusief
    • (form_Aufsatzstueck):
    • Inhoud slibvang (schlammeimer): ja
