Erfafvoer

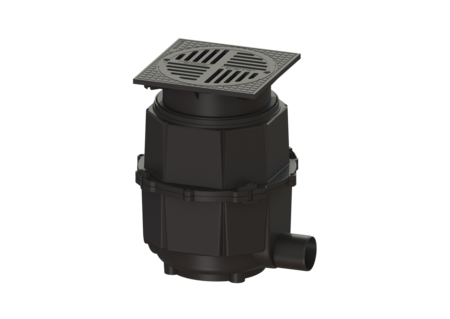

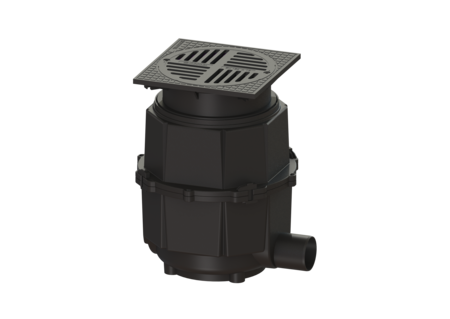

Systeem 400, DN 100, A, 580 - 710 mm

851101A
851101A
PDF productgegevensblad

KESSEL Erfafvoer, DN 100, inbouwdiepte 580 - 710 mm, belastingsklasse A 15, stankslot inclusief, breedte afdekking 400 mm, lengte afdekking 400 mm, afwatering door puntafvoer

  • In verschillende belastingklassen beschikbaar
  • Compleet, in hoogte verstelbaar systeem
  • Eenvoudige aardinbouw
Artikel nr. 851101A
GTIN 4026092004289
Korting groep 10

    Erfafvoer Systeem 400, DN 100, A, 580 - 710 mm
    De erfafvoer van kunststof is bedoeld voor puntafwatering en is bestand tegen agressief afvalwater. Hij is uitgerust met een vuilvanger en brandstofbestendige afdichtingen. Met het opzetstuk van kunststof kan de afvoer traploos op de juiste hoogte worden geplaatst. Uitvoering Systeem: 400 Verwarming: zonder Inhoud slibvang: ja Afdichting van het opzetstuk: aansluitrand Afvoercapaciteit (l/s) bij 20 mmwk: 4,5 Algemene karakteristieken Kleur: zwart Norm: EN 752 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Stankslot: inclusief Afmetingen In hoogte verstelbaar: 55 - 180 mm Netto gewicht: 13 kg Bruto gewicht: 18 kg Grondwaterdichtheid vanaf bodem: 500 mm Uitsparingsmaat breedte: 535 mm Uitsparingsmaat lengte: 585 mm Min. insteekdiepte: 55 mm Verstelbereik: 55 - 185 Inbouwdiepte: 580 - 710 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 563 mm Breedte: 500 mm Hoogte: 580 mm Lengte verpakking: 800 mm Breedte verpakking: 700 mm Hoogte verpakking: 700 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Kunststof Uitvoering aansluiting: zijwaarts Afdekkingskarakteristieken Soort afdekking: Sleufrooster rond Afdekkingsmateriaal: Kunststof Breedte Afdekking: 400 mm Lengte Afdekking: 400 mm Belastingsklasse: A 15 (EN 124) Framebreedte: 400 mm Framelengte: 400 mm Form opzetstuk: hoekig Inhoud slibvang: ja
      Titel Artikel nr.
      Titel Artikel nr.
      Titel Artikel nr.
    500100 Gatenzaag voor DN 100/125/150 500100 Show
    500101 Gatenzaag voor DN 50/70/100 500101 Show
    83021 Persafdichtingsflens voor opzetstuk LW400 in waterdicht beton 83021 Show
    83022 Afdichtingsbaan voor Systeem 400, WD-beton 83022 Show
    850101 verlengstuk Systeem 400, kunststof 850101 Show
    850102 Overgangsstuk d: 450 mm, met afdichting 850102 Show
    850103 Overgangsstuk d: 358 mm, met afdichting 850103 Show
    850114 Afdichting voor buisdoorvoer, DN 50 850114 Show
    850116 Afdichting voor buisdoorvoer, DN 70 850116 Show
    850117 Afdichting voor buisdoorvoer, DN 100 850117 Show
    850118 Afdichting voor buisdoorvoer, DN 125 850118 Show
    850119 Afdichting voor buisdoorvoer, DN 150 850119 Show
    850132 Afdekplaat kunststof, Klasse A 850132 Show
    850143 Uitneemapparaat voor stankslot systeem 400 850143 Show

    Montage Tekening

    851101A
      Titel Artikel nr.
    680315 Afdichting voor schachtsysteem LW 400 680315 Show
    850009 Basiselement erf-/regenafvoer met uitloop, DN 100, d: 450 mm 850009 Show
    850111 Verbindingsspie kunststof, 4 stuks 850111 Show
    850113 Afdichting d: 458 mm 850113 Show
    850115 Vuilvanger Systeem 400, kunststof 850115 Show
    850134 Sleufrooster rond, d: 362 mm, kunststof 850134 Show
    850141 Stankslot voor erfafvoeren, DN 100 850141 Show
    • Nominale wijdte (DN) (nennweite): 100
    • Materiaal afvoerelement (material_grundkoerper): Kunststof
    • Afdekkingsmateriaal (abdeckung_material): Kunststof
    • Uitvoering aansluiting (stutzen_ausfuehrung): zijwaarts
    • Belastingsklasse (belastungsklasse): A 15 (EN 124)
    • Inbouwdiepte (einbautiefe): 580  mm
    • Stankslot (geruchsverschluss): inclusief
    • (form_Aufsatzstueck):
    • Inhoud slibvang (schlammeimer): ja
