Pompstation Aquapump Medium

Tronic, GTF 1200, 800-1200 mm, D

827811D
827811D
827811D

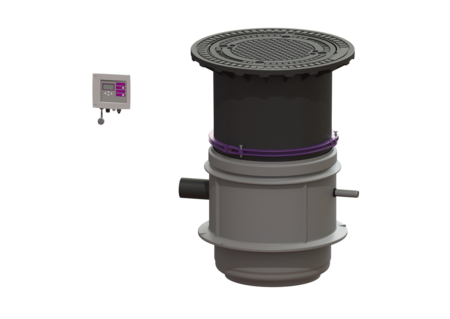

KESSEL Pompstation Aquapump Medium, Tronic, afvalwater Fecaliënvrij afvalwater, belastingsklasse D 400, inbouwdiepte 800 - 1250 mm, hoogte 50 mm, met een onderdompelbare GTF 1200 pomp, niveauregistratie pneumatisch

  • Uiterst betrouwbaar
  • Schachtsysteem LW 600 geschikt voor aardinbouw
  • In de fabriek geconfigureerd
Artikel nr. 827811D
GTIN 4026092045725
Korting groep 60

Pompstation Aquapump Medium Tronic, GTF 1200, 800-1200 mm, D
Het pompstation voor fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pomp en een terugslagklep. Een schachtsysteem LW 600 van duurzaam bestendig kunststof (PE-LLD) met open pompbehuizing en universele aansluitmogelijkheden dient als verzamelreservoir. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Doorvoerdichting voor mantelbuis (DN): 100 Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: LW 600 Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: aardinbouw Afleveringstoestand: Modulepakket voor bouwzijdige montage. Installatietype: Tronic Afmetingen Netto gewicht: 153 kg Bruto gewicht: 160 kg Grondwaterdichtheid vanaf bodem: 2000 mm Inbouwdiepte: 800 - 1250 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 806 mm Breedte: 806 mm Lengte verpakking: 1200 mm Breedte verpakking: 800 mm Hoogte verpakking: 1220 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 100 Ontluchtingsaansluiting (DN): 100 Afstand hart afvoer tot reservoirbodem: 482 mm Afstand onderkant toevoerbuis tot reservoirbodem: 400 mm Afstand hart toevoerbuis tot aan reservoirbodem: 455 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 600 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer met betonvulling Afdekking kleur: zwart Breedte Afdekking: 680 mm Hoogte Afdekking: 50 mm Lengte Afdekking: 680 mm Vergrendeling: onvergrendeld Belastingsklasse: D 400 (EN 124) Loopband Pomp: GTF 1200 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Bedrijfsspanning: 230 V Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 15,5 m³/h Opvoerhoogte max.: 9 m Toerental: 2650 U/min Vermogen P1: 1,4 kW Vermogen P2: 0,84 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Lengte van pompkabel: 10 m Nominale stroomsterkte: 6,2 A Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
  Titel Artikel nr.
  Titel Artikel nr.
80208 Inbedrijfstelling Pompstation Aquapump Medium Duo, S 80208 Show
80220.10 Inbouwen en aansluiten van de elektrische installatieonderdelen 80220.10 Show
80307 Onderhoud Pompstation Aquapump Medium Mono, S 80307 Show
  Titel Artikel nr.

Montage Tekening

827811D
  Titel Artikel nr.
28706 Beschermingsset voor optische sonde 28706 Show
28731 Besturingskast Comfort Mono, 230 V 28731 Show
680018 Eenhandssluiting voor terugslagklep 680018 Show
680034 Batterij 9V-batterij 680034 Show
680059 Afdekplaat Klasse D, gietijzer 680059 Show
680067 Afdichting voor perskoppeling 680067 Show
680071 Luchtslang Metergoed, 6x4 mm, 100 680071 Show
680108 Dompelklok zonder slang 680108 Show
680276 Klemring voor opzetstukken, d: 600 mm 680276 Show
680362 Pompvoet voor pompstations 680362 Show
680363 Spiraalbehuizing voor een kogeldoorgang van 30 mm 680363 Show
680366 Schoepenwiel voor een kogeldoorgang van 30 mm 680366 Show
680449 Stijgleiding 800 – 1250 mm, vanaf 02-2016 680449 Show
680457 Terugslagklep met terugslagklep 680457 Show
680476 Pompkoppeling voor pompstations, vanaf 01-2016 680476 Show
680479 Pompaansluiting Mono, geschikt voor pompstations 680479 Show
680490 Afdichtingsset Terugslagklep, afdichtingen 680490 Show
680595 Vervangingspomp Aquadive GTF 1200 zonder vlotterschakelaar, 10 m 680595 Show
680729 Sondeklem voor peilsonde en dompelklok 680729 Show
80892 Adapter Set optische sonde 80892 Show
80988 Vervangingsset optische sonde 15 m-kabel 80988 Show
850117 Afdichting voor buisdoorvoer, DN 100 850117 Show
860116 Afdichting voor opzetstukken, d: 600 mm 860116 Show
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): aardinbouw
  • Belastingsklasse (belastungsklasse): D 400 (EN 124)
  • Pomp (pumpe): GTF 1200
  • Inbouwdiepte (einbautiefe): 800  mm
  • Type schoepenwiel (laufrad_typ): Open waaier
  • Nominale toevoer (DN) (zulauf_nennweite_dn): 150  mm
