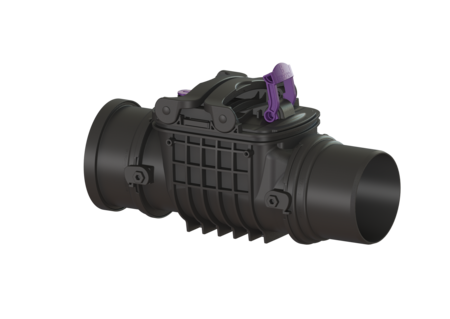

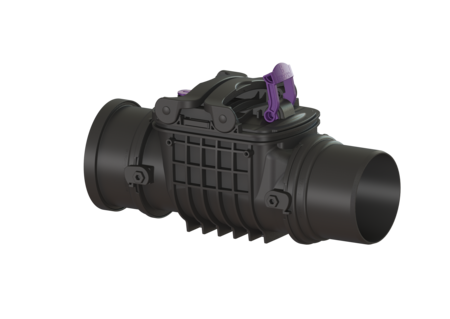

Terugstuwbeveiliging Staufix

DN 150, vrijliggend, Type 2

730150
PDF productgegevensblad

KESSEL Terugstuwbeveiliging Staufix, DN 150, afvalwater Fecaliënvrij afvalwater, vergrendeling deksel Eenhands sluiting, vrijliggende riolering, soort afdekking vergrendelbaar deksel, nee

  • Optionele rattenklep voor extra veiligheid
  • Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
  • Ook als modulaire set verkrijgbaar
Artikel nr. 730150
GTIN 4026092076477
Korting groep 10

Terugstuwbeveiliging Staufix DN 150, vrijliggend, Type 2
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuwing automatisch sluiten. Eén klep dient ook als handmatig vergrendelbare noodafsluiter. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : nee Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 3,41 kg Bruto gewicht: 4,09 kg Afschot: 8 mm Lengte: 526 mm Breedte: 214 mm Hoogte: 306 mm Lengte verpakking: 524 mm Breedte verpakking: 222 mm Hoogte verpakking: 265 mm Afdekkingskarakteristieken Soort afdekking: vergrendelbaar deksel Vergrendeling deksel: Eenhands sluiting
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
72224 StaufixContr. vergrend.deksel DN90-100 72224 Show
72225 StaufixContr. vergrend.deksel DN125-200 72225 Show

Montage Tekening

730150
  Titel Artikel nr.
680665 Batterij 3V-batterij voor controle-eenheid 680665 Show
686113 Afdichting Dekselafdichting voor Staufix, DN125-200 686113 Show
70214 Testtrechter met afdichting 70214 Show
70232 Terugstuwklep DN 125/150 70232 Show
70242 Inschuifgedeelte DN 125/150, met afdichting 70242 Show
72230 Vergrendelbaar deksel DN125-200, met noodafsluiter 72230 Show
83083 Spie DN 150, met afdichting 83083 Show
83087 Mof DN 150, met afdichting 83087 Show
Data Sheet
Handleidingen
Cad gegevens
Test Reports and Certificates
Verklaring van prestatie
  • Nominale wijdte (DN) (nennweite): 150
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Lengte (laenge): 526  mm
  • Breedte (breite): 214  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 2
  • Rvs rattenklep (edelstahlklappe_rattenschutz): nee
