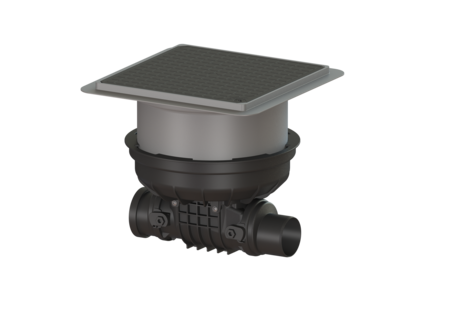

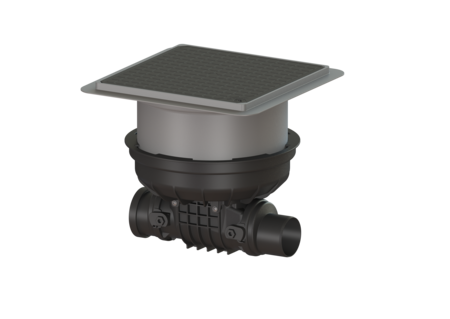

Terugstuwbeveiliging Staufix

DN 90, Vloerplaat, zwart, Type 2

730090.10S
730090.10S
PDF productgegevensblad

KESSEL Terugstuwbeveiliging Staufix, DN 90, afvalwater Fecaliënvrij afvalwater, vergrendeling Lock & Lift, vergrendeling deksel, vloerinbouw, soort afdekking Afdekplaat, nee

  • Optionele rattenklep voor extra veiligheid
  • Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
  • Ook als modulaire set verkrijgbaar
Artikel nr. 730090.10S
GTIN 4026092076309
Korting groep 10

Terugstuwbeveiliging Staufix DN 90, Vloerplaat, zwart, Type 2
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuwing automatisch sluiten. Eén klep dient ook als handmatig vergrendelbare noodafsluiter. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : nee Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 90 Uitwendige diameter (DA): 90 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 6,42 kg Bruto gewicht: 9 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Dichtheid: spatwaterdicht
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
72222 Extern alarm voor opti./ako. meldingen bij terugstuw 72222 Show
72223 Schakelstopcontact met draadloze ontvanger 72223 Show
72224 StaufixContr. vergrend.deksel DN90-100 72224 Show
72225 StaufixContr. vergrend.deksel DN125-200 72225 Show
830070 Verlengstuk verdiepte inbouw, met flens 830070 Show
830073 Verlengstuk verdiepte inbouw, Flens/tegenflens 830073 Show
830075 Verlengstuk Vloerplaat, voor waterdicht beton 830075 Show

Montage Tekening

730090.10S
  Titel Artikel nr.
680665 Batterij 3V-batterij voor controle-eenheid 680665 Show
686112 Afdichting Dekselafdichting voor Staufix DN90-110 686112 Show
686114 Afdichting voor afdekplaat, systeem 330 mm 686114 Show
686115 Afdichting Afdichting, systeem 330 mm 686115 Show
70214 Testtrechter met afdichting 70214 Show
70231 Terugstuwklep DN 100 70231 Show
70241 Inschuifgedeelte DN 100, met afdichting 70241 Show
72229 Vergrendelbaar deksel DN 90-100, met noodafsluiter 72229 Show
830052 Afdekplaat spatwaterdicht, betegelbaar 830052 Show
83090 Spie DN 90 83090 Show
83091 Mof DN 90 83091 Show
  • Nominale wijdte (DN) (nennweite): 90
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Terugstuwbeveiliging (rueckstauschutz): Type 2
  • Rvs rattenklep (edelstahlklappe_rattenschutz): nee
  • Lengte (laenge): 444  mm
  • Breedte (breite): 444  mm
