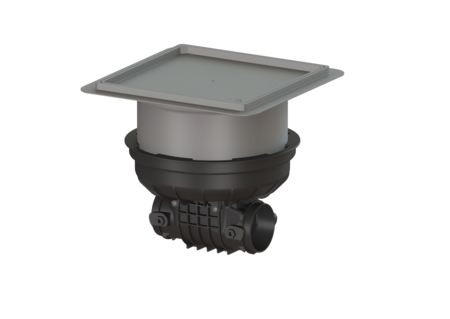

Basiselement Staufix type 2
DN 90-100, Vloerplaat, betegelbaar
KESSEL Basiselement Staufix type 2, DN 90-100, dichtheid spatwaterdicht, vloerinbouw, soort afdekking betegelbare afdekplaat, nee
- Eenvoudig om te bouwen tot StaufixControl
- Kan flexibel worden ingebouwd
- Voor vloerinbouw zijn verschillende afdekkingen beschikbaar
Artikel nr. | 730000.10X |
---|---|
GTIN | 4026092076255 |
Korting groep | 10 |
Basiselement Staufix type 2 DN 90-100, Vloerplaat, betegelbaar
Het basiselement Staufix voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuw automatisch sluiten. Een klep dient ook als handmatig vergrendelbare noodafsluiter. Spie en mof van de benodigde maat zijn optioneel beschikbaar. Omdat het KESSEL-systeem modulair is, kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : nee Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 90-100 Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 5,6 kg Bruto gewicht: 8,2 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 368 mm Hoogte Afdekking: 48 mm Lengte Afdekking: 368 mm Vergrendeling: vergrendelt Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk | |
Afdichting Dekselafdichting voor Staufix DN90-110 | 686112 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk | |
Testtrechter met afdichting | 70214 | Bekijk | |
Terugstuwklep DN 100 | 70231 | Bekijk | |
Inschuifgedeelte DN 100, met afdichting | 70241 | Bekijk | |
Vergrendelbaar deksel DN 90-100, met noodafsluiter | 72229 | Bekijk | |
Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens |
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Nominale wijdte (DN) (nennweite): 90-100
- Lengte (laenge): 444 mm
- Breedte (breite): 444 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 2
- Rvs rattenklep (edelstahlklappe_rattenschutz): nee
