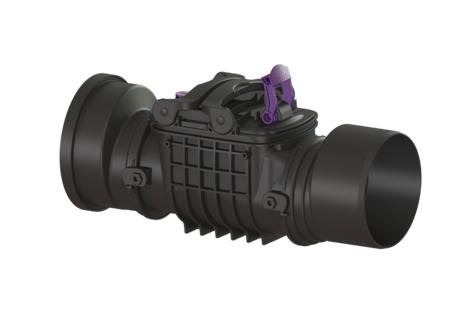

Terugstuwbeveiliging Staufix

DN 200, vrijliggend, Type 1

720200
PDF productgegevensblad

KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, DN 200, vrijliggende riolering, soort afdekking vergrendelbaar deksel, een mechanische terugstuwklep, buitendiameter (DA) 200 mm

  • Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
  • Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
  • Eenvoudig onderhoud en reiniging zonder gereedschap
Artikel nr. 720200
GTIN 4026092076118
Korting groep 10

Terugstuwbeveiliging Staufix DN 200, vrijliggend, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 3,7 kg Bruto gewicht: 6,3 kg Afschot: 8 mm Lengte: 586 mm Breedte: 233 mm Hoogte: 306 mm Lengte verpakking: 524 mm Breedte verpakking: 222 mm Hoogte verpakking: 265 mm Afdekkingskarakteristieken Soort afdekking: vergrendelbaar deksel Vergrendeling deksel: Eenhands sluiting
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.

Montage Tekening

720200
  Titel Artikel nr.
680665 Batterij 3V-batterij voor controle-eenheid 680665 Show
686113 Afdichting Dekselafdichting voor Staufix, DN125-200 686113 Show
70214 Testtrechter met afdichting 70214 Show
70232 Terugstuwklep DN 125/150 70232 Show
70242 Inschuifgedeelte DN 125/150, met afdichting 70242 Show
72230 Vergrendelbaar deksel DN125-200, met noodafsluiter 72230 Show
83084 Spie DN 200, met afdichting 83084 Show
83088 Mof DN 200, met afdichting 83088 Show
Data Sheet
Handleidingen
Cad gegevens
Test Reports and Certificates
Verklaring van prestatie
  • Nominale wijdte (DN) (nennweite): 200
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Lengte (laenge): 586  mm
  • Breedte (breite): 233  mm
  • Terugstuwbeveiliging (rueckstauschutz): Type 1
