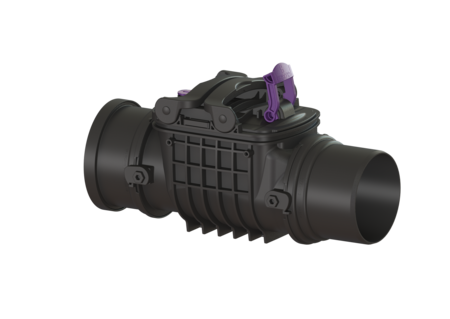

Terugstuwbeveiliging Staufix
DN 150, vrijliggend, Type 1
KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, DN 150, vrijliggende riolering, soort afdekking vergrendelbaar deksel, een mechanische terugstuwklep, buitendiameter (DA) 160 mm
- Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Eenvoudig onderhoud en reiniging zonder gereedschap
| Artikel nr. | 720150 |
|---|---|
| GTIN | 4026092076088 |
| Korting groep | 10 |

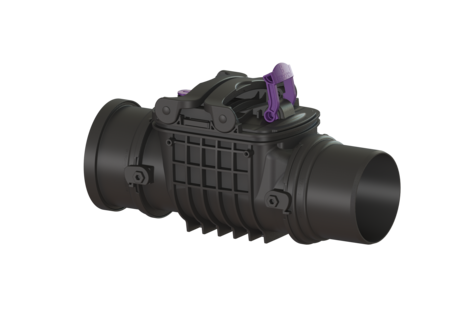

Terugstuwbeveiliging Staufix DN 150, vrijliggend, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 150 Uitwendige diameter (DA): 160 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 3,2 kg Bruto gewicht: 3,97 kg Afschot: 8 mm Lengte: 523 mm Breedte: 216 mm Hoogte: 306 mm Lengte verpakking: 524 mm Breedte verpakking: 222 mm Hoogte verpakking: 265 mm Afdekkingskarakteristieken Soort afdekking: vergrendelbaar deksel Vergrendeling deksel: Eenhands sluiting
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 3V-batterij voor controle-eenheid | 680665 | Show |
 | Afdichting Dekselafdichting voor Staufix, DN125-200 | 686113 | Show |
 | Testtrechter met afdichting | 70214 | Show |
 | Terugstuwklep DN 125/150 | 70232 | Show |
 | Inschuifgedeelte DN 125/150, met afdichting | 70242 | Show |
 | Vergrendelbaar deksel DN125-200, met noodafsluiter | 72230 | Show |
 | Spie DN 150, met afdichting | 83083 | Show |
 | Mof DN 150, met afdichting | 83087 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 150
- TÜV testteken (pruefzeichen):
ID 1111242698
- Inbouwsituatie (einbausituation):
vrijliggende riolering
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Lengte (laenge): 523 mm
- Breedte (breite): 216 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 1
