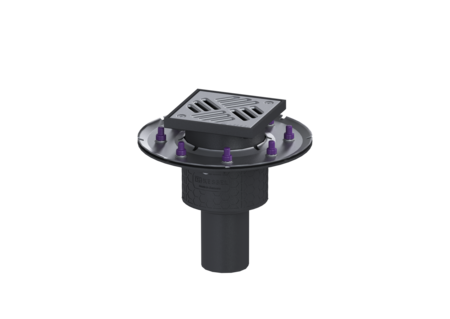

Vloerafvoer Practicus persafd.fl.
DN 70, verticaal, Sleufrooster
KESSEL Vloerafvoer Practicus persafd.fl., lengte afdekking 138 mm, aansluiting verticaal, DN 70, stankslot inclusief, soort afdekking Sleufrooster, designrooster Kessel, in hoogte verstelbaar
- Hygiëne: hygiënisch, absoluut corrosiebestendig en duurzaam materiaal
- Geluidsisolatie: uitstekende isolatie, bevestigd door het Fraunhofer Institut
- Brandwering: kan met de brand- en rookgasbescherming Fire-Kit worden gecombineerd
| Artikel nr. | 45279.11 |
|---|---|
| GTIN | 4026092033043 |
| Korting groep | 10 |
Vloerafvoer Practicus persafd.fl. DN 70, verticaal, Sleufrooster
De Practicus-verdiepings-/vloerafvoer van kunststof is bedoeld voor puntafvoer en is voorzien van een persafdichtingsflens, een verwijderbare stankslot st.sl., een afdichting en een beschermkap voor de bouwperiode. Inclusief telescopisch in hoogte verstelbaar opzetstuk van ABS. De afvoer voldoet aan bijzondere geluidsisolatie-eisen volgens de metingen van het Fraunhofer-instituut in Stuttgart. De persafdichtingsflens is geschikt voor gebruik met in de handel verkrijgbare afdichtingsbanen volgens de montagehandleiding, evenals met gevlamde bitumenbanen. Voor waterdichte afdichtingen mogen uitsluitend door de fabrikant geteste afdichtingsbanen worden gebruikt. Uitvoering Systeem: 125 Afdichting van het opzetstuk: aansluitrand Afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 1,9 Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 70 Uitwendige diameter (DA): 75 mm Stankslot: inclusief Toelating: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Productfoto: 773528867 Historische doorsneden: 490868633 Historische afbeeldingen: 271995632 Afmetingen Netto gewicht: 1,97 kg Bruto gewicht: 2,6 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm Lengte verpakking: 400 mm Breedte verpakking: 300 mm Hoogte verpakking: 400 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: PP Uitvoering aansluiting: verticaal Afdekkingskarakteristieken Soort afdekking: Sleufrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 138 mm Hoogte Afdekking: 16 mm Lengte Afdekking: 138 mm Oppervlak: Gepolijst rvs Framemateriaal: ABS Vergrendeling: geschroefd Belastingsklasse: K 3 (EN 1253-1) Roosterdesign: Kessel Framebreedte: 150 mm Framelengte: 150 mm Opzetstuk: in hoogte verstelbaar Form opzetstuk: hoekig Materiaal opzetstuk: ABS
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Brandpreventieonderdeel Fire-Kit 100, voor DN 50, 70, 80 | 48099 | Bekijk |
 | Verlengstuk H: 140 mm, met lijmflens | 48403 | Bekijk |
 | Verlengstuk H: 147 mm, met persafdichtingsflens | 48404 | Bekijk |
 | Verlengstuk H: 120 mm, met lijmflens | 48900 | Bekijk |
 | Afdichtingsbaan voor Systeem 125, WD-beton | 48981 | Bekijk |
 | verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk |
 | Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk |
 | Doorvoerdichting Quick-Fit voor kerngaten,met brandbescherming | 48990 | Bekijk |
 | Doorvoerdichting Quick-Fit voor kerngaten, zonder brandbeveiliging | 48991 | Bekijk |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Goedkeuring | |
| Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 70
- Materiaal afvoerelement (material_grundkoerper):
PP
- Afdekkingsmateriaal (abdeckung_material):
rvs 14301
- Framemateriaal (rahmen_material):
ABS
- Materiaal opzetstuk (material_aufsatzstueck):
ABS
- Uitvoering aansluiting (stutzen_ausfuehrung):
verticaal
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): aansluitrand
