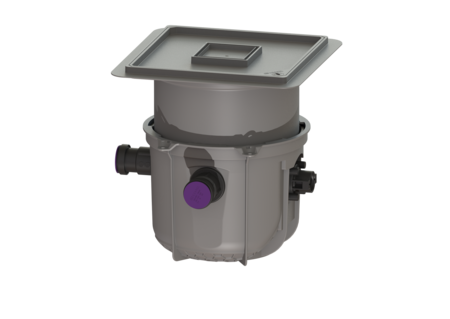

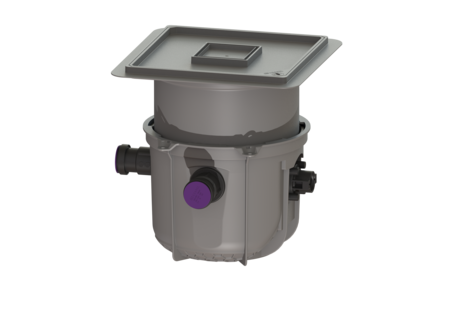

Opvoerinstallatie Minilift L

KTP 300, resist., Vloerpl., betegelbaar

280570XC
280570XC
PDF productgegevensblad

KESSEL Opvoerinstallatie Minilift L, afvalwater Fecaliënvrij afvalwater, vloerinbouw, Geaard 2-polig, soort afdekking betegelbare afdekplaat, met een onderdompelbare KTP 300 resistant pomp, niveauregistratie mechanisch

  • Ruimtebesparende vloerinbouw met geïntegreerde afvoerfunctie
  • Installatie aansluitklaar
  • Eenvoudig onderhoud zonder gereedschap
Artikel nr. 280570XC
GTIN 4026092093504
Korting groep 20

Opvoerinstallatie Minilift L KTP 300, resist., Vloerpl., betegelbaar
De aansluitklare kleine opvoerinstallatie voor fecaliënvrij afvalwater is geschikt voor de afvalwaterafvoer van afzonderlijke ontwateringsobjecten. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof (PP), beschikt over een open pompbehuizing en is bestand tegen agressief afvalwater. De installatie voor vloerinbouw is vooraf gemonteerd en kan op de bouwlocatie worden afgemonteerd. Uitvoering Soort installatie: Enkele eenheid Resistant: Bestand tegen afvalwater dat zout, ontharder en condensaat bevat Pompregeling: Vlotter Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: grijs Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afmetingen Netto gewicht: 10,8 kg Bruto gewicht: 11,8 kg Inbouwdiepte: 330 - 460 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 460 mm Breedte: 380 mm Lengte verpakking: 460 mm Breedte verpakking: 460 mm Hoogte verpakking: 500 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Nominale toevoer (DN): 50 mm Nuttig volume: 7 l Reservoirvolume: 26 l Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zilvergrijs Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Tegeldikte max.: 16 mm Loopband Pomp: KTP 300 resistant Aantal pompen: 1 Gewicht, pomp: 4 kg Aansluit type: Geaard 2-polig Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 8 m³/h Opvoerhoogte max.: 6 m Toerental: 2800 U/min Vermogen P1: 0,34 kW Vermogen P2: 0,21 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Vereiste zekering (pomp): C 16 A Lengte van pompkabel: 5 m Nominale stroomsterkte: 1,6 A Besturing Motorbeveiligingsschakelaar: ja Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
20222 Alarmkast Basic met elektrodensonde 20222 Show
20223 Alarmkast Basic met optische sonde 20223 Show
27126 Overgangsstuk DN 50/70 27126 Show
27602 Overgangsstuk DN 100/70 27602 Show
28040 Persleidingset persleiding van 5 m, DA 40 mm 28040 Show
28086 Adapter voor perskoppeling, DN 32, PE 28086 Show
39005 Toevoeraansluiting DN 50, met afdichting, Schroefring 39005 Show
39007 Toevoeraansluiting DN 70, met afdichting, Schroefring 39007 Show
48500 Stankslot Multistop, Systeem 125 48500 Show
48550 Stankslot Megastop 48550 Show
500101 Gatenzaag voor DN 50/70/100 500101 Show
680696 Stankslot voor De Ultravlakke 79 680696 Show
680795 Afvoer voor afdekplaat voor stankslot 50 mm, zwart 680795 Show
680796 Afvoer voor afdekplaat voor Multistop, zwart 680796 Show
680797 Afvoer voor afdekplaat voor stankslot 50 mm, grijs 680797 Show
680798 Afvoer voor afdekplaat voor Multistop, grijs 680798 Show
80074 Potentiaalvrij contact Uitbreidingsset besturingskast Basic 80074 Show
830050 Afdekplaat spatwaterdicht, zwart 366x366 mm 830050 Show
830052 Afdekplaat spatwaterdicht, betegelbaar 830052 Show
830070 Verlengstuk verdiepte inbouw, met flens 830070 Show
850114 Afdichting voor buisdoorvoer, DN 50 850114 Show
850116 Afdichting voor buisdoorvoer, DN 70 850116 Show

Montage Tekening

280570XC
  Titel Artikel nr.
28039 Schoepenwiel KTP 300, met aanzuigdeksel 28039 Show
39005 Toevoeraansluiting DN 50, met afdichting, Schroefring 39005 Show
67007 Vergrendelingssleutel voor Ecoguss-sleufroosters, Lock & Lift 67007 Show
680013 Aanzuigkorf met insteeksluiting, voor KTP 300 680013 Show
680014 Afdichting O-ring voor perskoppeling 680014 Show
680018 Eenhandssluiting voor terugslagklep 680018 Show
680067 Afdichting voor perskoppeling 680067 Show
680224 Rooster betegelbaar, Lock & Lift, ABS 680224 Show
680475 Pompaansluiting met afdichting en klep 680475 Show
680702 Ontgrendelsleutel voor Lock & Lift 680702 Show
680758 Perskoppeling met afdichting en schroeven 680758 Show
680759 Perskoppeling KTP 300 680759 Show
680760 Pompkoppeling Minilift L, Aqualift S 680760 Show
680761 Kleppenbehuizing Mono, met pompkoppeling 680761 Show
680762 Draaisluiting voor vergrendeling pompkoppeling 680762 Show
686114 Afdichting voor afdekplaat, systeem 330 mm 686114 Show
686115 Afdichting Afdichting, systeem 330 mm 686115 Show
830054 Afdekplaat Betegelbaar met afvoerfunctie 830054 Show
830061 Opzetstuk D=330mm,in hoogte verstelbaar tot 170 mm 830061 Show
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Soort afdekking (abdeckungsart): betegelbare afdekplaat
  • Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
  • Pomp (pumpe): KTP 300 resistant
  • (ausfuehrung):
